一、前言

RSC6218A是一款可以滿足4項標準的優秀產品：①2024年8月1日要實施的《建築照明設計標準》GBT0034-2024；②2024年07月01日起實施的《電磁兼容限值 第1部分：諧波電流發射限值（設備每相輸入電流≤16A）》GB17625.1-2022；③已實施的教育照明標準：GB／T 36876－2018；④已實施的歐盟新版ERP EU2019/2020；本篇分享的是應用RSC6218A設計18W高效率電源驅動的案例。

二
、RSC6218A 18W案例

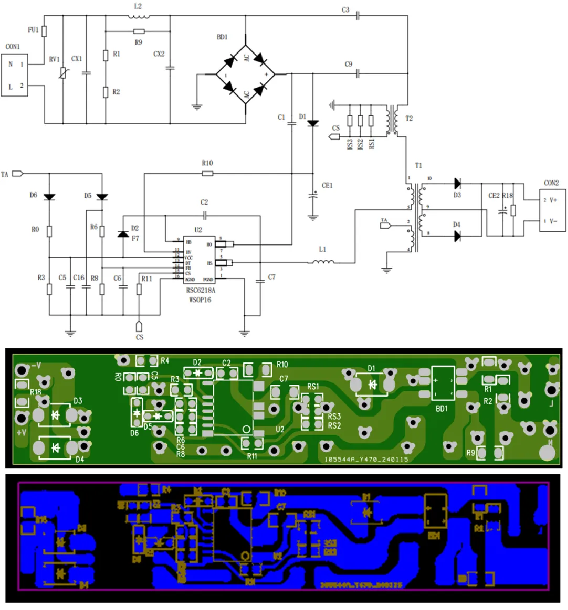

開關電源的開關特性會使電源的MOS與變壓器產生電磁兼容方麵的幹擾，優秀的PCB Layout可以解決電磁兼容問題，同時也可有效避免幹擾源的擴大
；如圖結合實例說明RSC6218A係列LLC諧振電源方案PCB的設計要點，提升LLC諧振方案的穩定性。

1、嚴格遵循功率“地”、信號“地”分離的原則，如圖示例中CS電阻的地單點連到高壓電解CE1的負端處
；芯片地是重點
，LAYOUT時注意：①芯片的AGND，FB下偏電阻的“地”先回到VCC的電容C5“地”，然後再回到CE1的負端處
；②芯片的PGND單點連到高壓電解CE1的負端處；

2、減小主功率環路的麵積，包括諧振腔回路
、開關功率回路、負載電流回路，可有效減少幹擾源的擴大；如圖示例中加粗線的部分走線銅箔
；

3、自舉升壓回路注意點
，自舉二極管與電容的結點靠近PIN10之HB腳，可避免外來幹擾引入
，影響係統的穩態工作；

4、FB引腳的上偏與下偏采樣電阻和濾波電容的結點一定要靠近芯片PIN14之FB腳，否則會影響OVP點以及可拉載的電壓點
，影響係統的穩定性
；

5
、CS引腳的取樣電阻R11應靠近芯片PIN15之CS腳，並且要遠離存在較高di/dt的走線
，減少造成恒流點不穩定因素；

6、在使用散熱器時，散熱器上會有高頻電流流過，所以散熱器應就近接“地”
，這樣可減少幹擾源的擴大；

7
、芯片背麵PCB正上方盡量不要放置與芯片的“地”存在較高動態電壓差的器件
，例如變壓器、臥躺式且大平麵緊貼PCB朝下的TO-220封裝MOSFET
；

8
、諧振電感與電流互感器在線路中放置的位置可以調整，LAYOUT時可以根據實際布線需要放置
，方便走線取樣與產品穩定性。

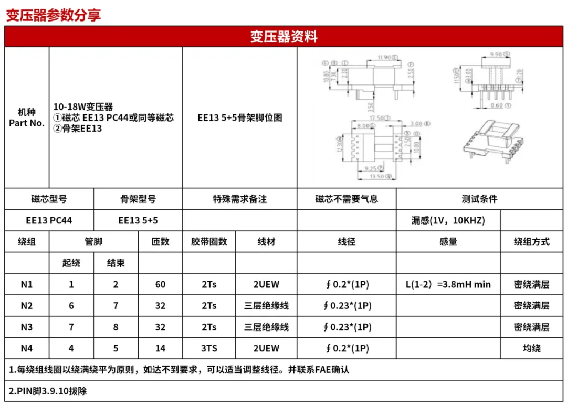

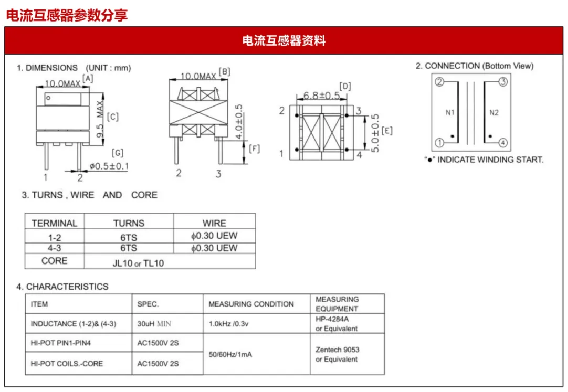

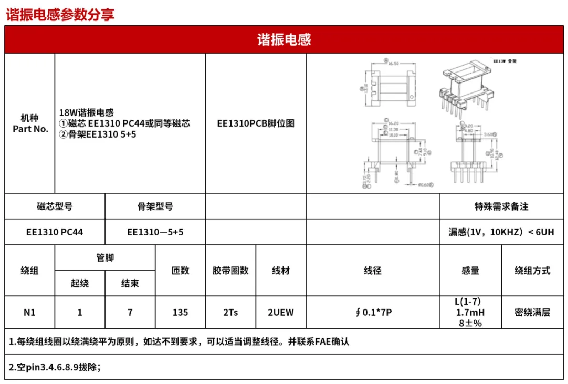

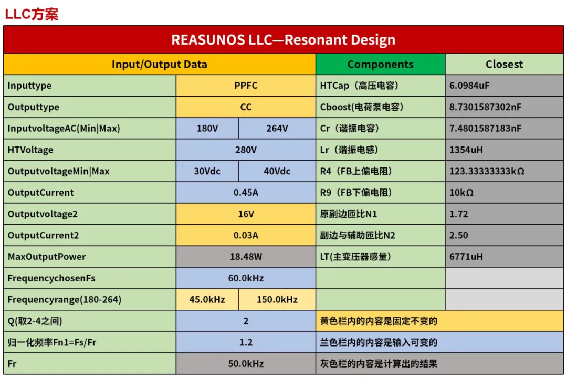

三、關鍵器件的設計指導與選料規格

簡潔可靠的理論指導，優化關鍵器件的範圍與選料規格，讓工程師朋友們設計LLC方案變得有理有據

，通俗易懂
，輕鬆應對客戶開案的需求。

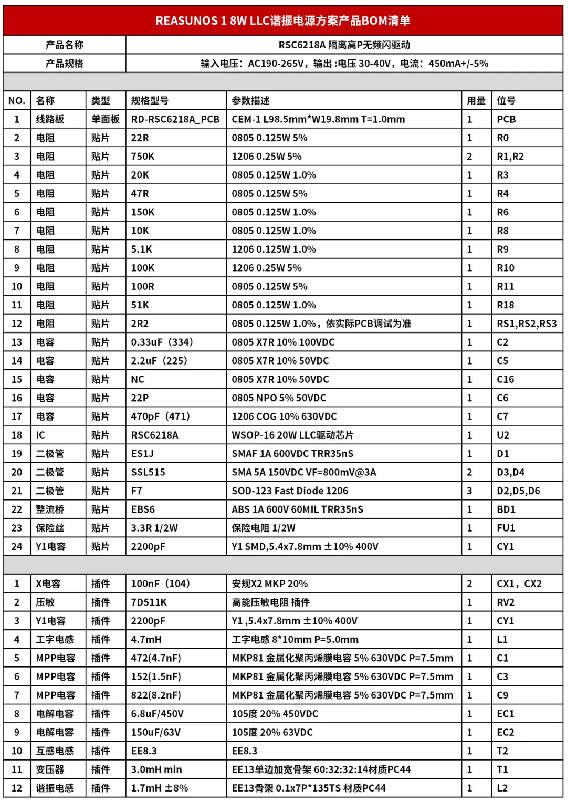

四
、實際物料清單BOM分享

瑞森半導體提供完善的設計參考資料與廣大工程師朋友進行分享，用心做好芯片
，用心做好服務，願與客戶共成長，實現共贏的目標。
