【導讀】作為STM32高性能低功耗係列旗艦產品

，STM32U5延續STM32F2/F4/F7的應用範圍，同時又有更低的能耗
，具有更高的性價比。在工業控製係統中，U5可以承擔主控器
、係統監控以及圖形顯示等核心職能。

凝聚ST超低功耗微控製器技術精華的STM32U5於2021年問世，是一款堪稱可改變遊戲規則的低功耗MCU。

作為STM32高性能低功耗係列旗艦產品，STM32U5延續STM32F2/F4/F7的應用範圍
，同時又有更低的能耗
，具有更高的性價比。在工業控製係統中，U5可以承擔主控器、係統監控以及圖形顯示等核心職能。

高性能，低功耗
，豐富的數字外設和更高性能的模擬接口
，強大的安全特性
，以及支持圖形加速，讓STM32U5在工業控製、工gong業ye表biao計ji和he醫yi療liao健jian康kang

，個ge人ren穿chuan戴dai設she備bei等deng應ying用yong領ling域yu取qu得de良liang好hao的de表biao現xian
，為wei泛fan工gong業ye係xi統tong創chuang新xin賦fu能neng。在zai這zhe個ge視shi覺jiao統tong治zhi一yi切qie的de時shi代dai，人ren們men對dui圖tu形xing效xiao果guo的de追zhui求qiu永yong遠yuan沒mei有you止zhi境jing
，同tong時shi也ye希xi望wang實shi現xian起qi來lai更geng簡jian單dan快kuai速su，性xing價jia比bi更geng高gao。“如果隻需一個簡單的解決方案就能設計出高端、動態的顯示屏就好了。”

這就是STM32U5最新係列產品的使命所在。

意法半導體最近推出新款STM32U5微控製器(MCU) —— STM32U5F9/G9和STM32U5F7/G7，集成了新的專用圖形加速器，為成本敏感的小型便攜產品賦予更出色的圖形效果。超低功耗的STM32U5F9/G9和STM32U5F7/G7集成3MB片上靜態存儲器(SRAM)，可以為圖形顯示屏提供多個幀緩存區，節省了外部存儲芯片。新產品還集成了ST的NeoChromVG圖形處理器(GPU)
，能夠實現的圖形效果可與更昂貴的高端微處理器相媲美。

單芯片解決方案實現高級圖形效果

新係列U5產品是STM32首批支持硬件加速矢量運算的MCU，能夠渲染SVG圖像和矢量字體。內嵌的NeoChrom GPU幫助CPU承載了圖形計算任務，釋放內存並提高性能，可實現更流暢
、更豐富的圖形效果，比如圖像旋轉、Alpha透明度混合和精確視角的紋理映射等高端圖效。

此外，新款MCU還有處理MJPEG視頻的JPEG編解碼器。這些功能讓產品開發人員可以在智能家電
、智能家居控製器
、電動自行車和工業終端設備中使用動態圖標、支持多種不同尺寸的字體、可縮放地圖
、視頻播放等技術
，自此消費者可以期待在市場上看到更炫酷、更有趣、更直觀好用的新一代便攜式產品。

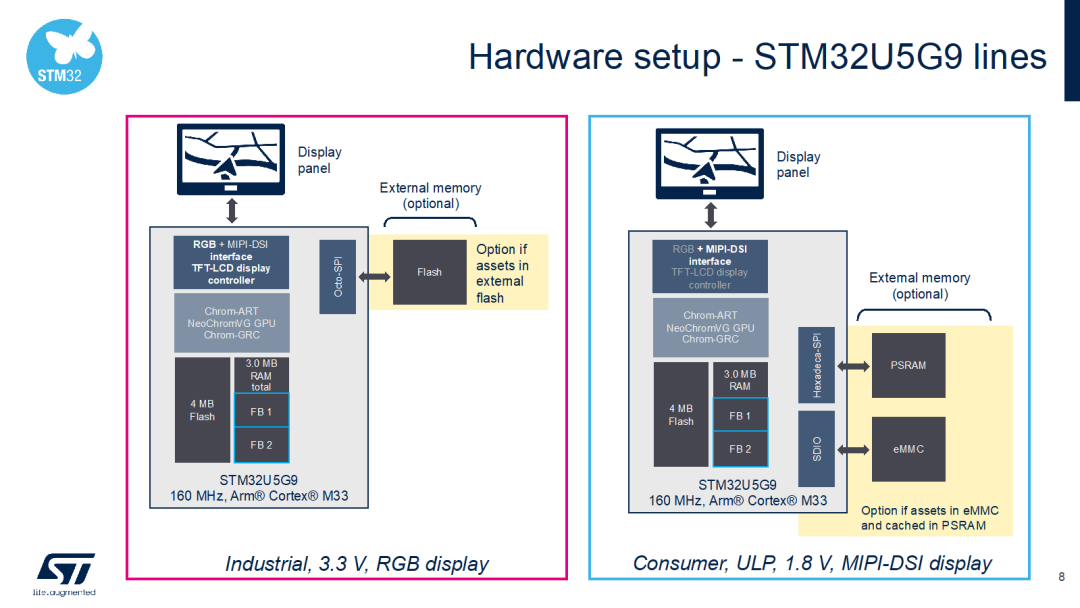

在片上集成先進的圖形處理功能和大容量RAM存儲器後，設計人員無需外部存儲器就可以開發高性能的圖形子係統
，從而節省了PCB空間，無需片外高速信號傳輸。除了3MB SRAM存儲器外，片上還集成了4MB閃存
，為代碼和數據提供了充足的非易失性存儲空間。

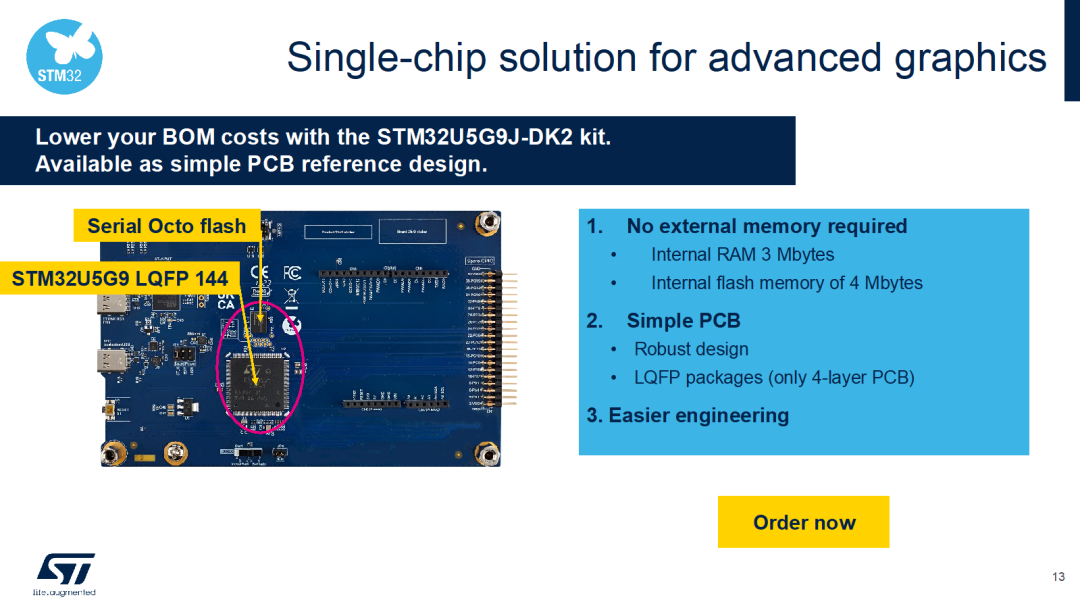

新款MCU以低成本100引腳LQFP封裝
，可以實現簡單的4層PCB設計，避免信號布線和電磁兼容性(EMC)引起的常見問題。

ST授權合作夥伴Riverdi已經使用STM32U5F9/G9 MCU開發出了具有高級圖形功能的新產品。Riverdi的聯席首席執行官Kamil Kozłowski表示：“最新的 STM32 MCU是個兼具優異的圖顯功能與成本靈活性的單芯片解決方案

，讓我們能夠以更具吸引力的價格推出5英(ying)寸(cun)顯(xian)示(shi)模(mo)塊(kuai)
，為(wei)終(zhong)端(duan)產(chan)品(pin)廠(chang)商(shang)提(ti)供(gong)專(zhuan)業(ye)的(de)整(zheng)體(ti)顯(xian)示(shi)方(fang)案(an)，幫(bang)助(zhu)他(ta)們(men)為(wei)自(zi)己(ji)的(de)產(chan)品(pin)設(she)計(ji)定(ding)製(zhi)化(hua)的(de)用(yong)戶(hu)界(jie)麵(mian)。我(wo)們(men)的(de)新(xin)型(xing)嵌(qian)入(ru)式(shi)顯(xian)示(shi)器(qi)解(jie)決(jue)方(fang)案(an)完(wan)全(quan)集(ji)成(cheng)在(zai)ST的TouchGFX GUI設計框架內，客戶打開顯示器包裝後，就可以立即著手開發自己的UI。”

STM32U5F9/G9和STM32U5F7/G7采用先進高能效的Arm® Cortex®-M33處理器內核，在160MHz頻率運行時處理速度達到240 DMIPS
，ULPMark-CoreProfile (CP)測試成績為464分。該係列MCU具有200nA待機模式
、支持部分RAM內容保留和快速喚醒功能的多種低功耗模式
，運行模式下功耗僅為16μA/MHz，提高了優化功耗和性能的靈活性。

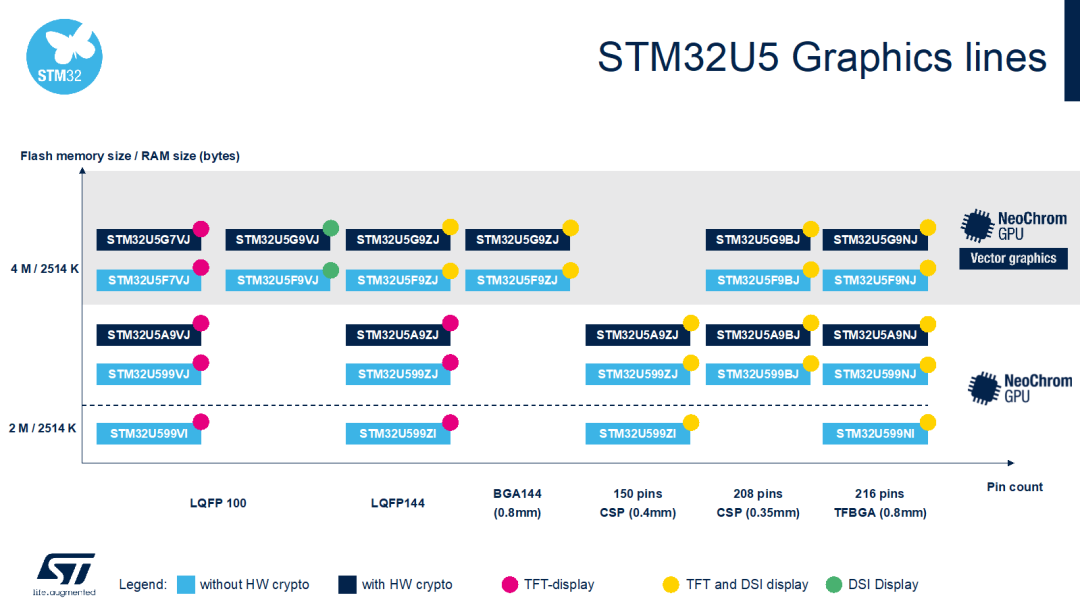

STM32U5產品線根據GPU功能、封裝形式
、存儲器容量和接口配置不同提供了豐富的產品型號
，以滿足開發者對於實現高級圖形效果的不同需求。

全麵的生態係統支持

和所有其他的STM32MCU一樣，ST為新款STM32U5提供全麵的生態係統支持，提供成熟的STM32外設和IoT硬件安全功能，以及包括軟件工具、中間件、庫和代碼示例在內的STM23Cube生態係統。

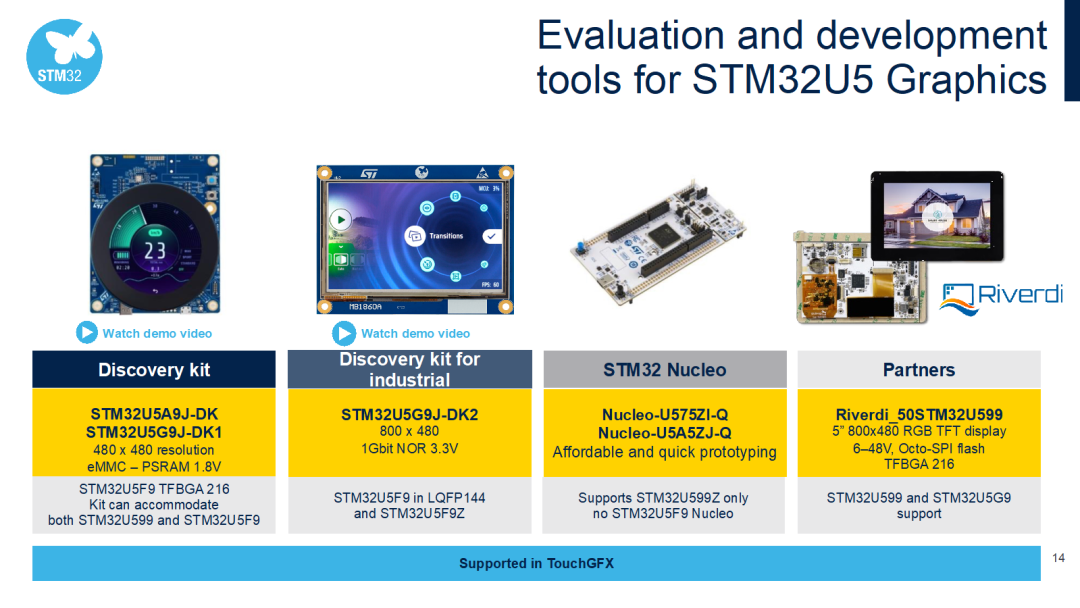

ST還為支持STM32U5圖形特性提供了豐富的評估和開發工具，包括探索套件STM32U5A9J-DK/STM32U5A9J-DK1，工業級探索套件STM32U5A9J-DK2，STM32 Nucleo開發板，以及由合作夥伴提供的參考設計
，如Riverdi 50 STM2U599。

此外，ST經典的免費圖形軟件工具TouchGFX也全麵支持所有ST STM32U5顯示套件。

（來源：意法半導體博客）
