【導讀】用於汽車應用的 DC/DC 轉換器必須在極端環境中運行。輸入瞬變可能超過標稱電池電壓五倍，持續數百毫秒，而引擎蓋下的溫度飆升至遠高於典型商用級IC的能力。在這種惡劣的環境中
，空間狹小，因此即使是最堅固的設備也必須執行多種功能。

用於汽車應用的 DC/DC 轉換器必須在極端環境中運行。輸入瞬變可能超過標稱電池電壓五倍
，持續數百毫秒，而引擎蓋下的溫度飆升至遠高於典型商用級IC的能力。在這種惡劣的環境中
，空間狹小，因此即使是最堅固的設備也必須執行多種功能。

LT3694 / LT3694-1 通過在緊湊的 4mm × 5mm QFN 封裝或一個耐熱性能增強型 TSSOP 中集成了一個 2.6A 開關穩壓器和兩個低壓差線性穩壓器來滿足這些要求。開關穩壓器需要一個電感器
，並具有一個內部電源開關、逐周期電流限製和跟蹤/軟啟動控製。每個LDO隻需要一個外部NPN調整管，並包括折返電流限製和跟蹤/軟啟動控製。當VIN超過38V時，內部過壓檢測器關斷開關穩壓器，從而保護開關和肖特基整流器。這使其能夠在高達 70V 的 VIN 上承受瞬變，而不會損壞自身或整流器。

4V–36V 輸入開關穩壓器

LT3694 / LT3694-1 包括一個 36V 單片式開關穩壓器
，能夠從低至 4V 的輸入電壓提供高達 2.6A 的輸出電流。輸出電壓可設置為低至 0.75V 的反饋基準。

穩壓器采用電流模式、恒定頻率架構，使環路補償變得簡單。外部補償允許定製環路帶寬
、瞬態響應和相位裕量。

兩個低壓差線性穩壓器

LT3694 / LT3694-1 包括兩個 LDO 線性穩壓器
，它們使用一個外部 NPN 調整管來提供高達 0.5A 的輸出電流。基極驅動可為調整管提供高達10mA的基極電流
，並具有電流限製。LDO 具有內部補償功能，可在輸出電容為 2.2μF 或更高時保持穩定。它使用與開關穩壓器相同的0.75V反饋基準。

如果LDO驅動電流至少比DRIVE引腳電壓高0.9V
，則從BIAS引腳汲取
，否則從V汲取在.這降低了LDO的功耗

，特別是當V在是比較高的。

LDO 通過監視 NPN 調整管集電極中的檢測電阻來限製折返電流。初始門限設置為60mV，但折回為VFB減少直到 VFB= 0 閾值為 26mV。一個0.1Ω的檢測電阻將工作電流限值設定為600mA，但短路電流限值降至260mA。這降低了輸出短路時調整管的功耗。

通過將FB引腳拉至1.25V以上

，至少30μA電流，可以關斷LDO。如果需要對LDO進行獨立控製
，則可以通過將其TRK/SS引腳拉低來強製每個LDO輸出至0V。如果需要軌道或軟啟動功能，請使用漏極開路輸出與下述軌道或軟啟動電路並聯。如果不需要跟蹤和軟啟動，則采用1k串聯電阻的標準CMOS輸出（1.8V至5V）工作正常。

跟蹤/軟啟動控製

降壓穩壓器和每個LDO都有自己的軌道/軟啟動（TRK/SS）引腳。當該引腳低於 0.75V 基準電壓時，穩壓器強製其反饋引腳至 TRK/SS 引腳電壓，而不是基準電壓。TRK/SS 引腳具有一個 3μA 上拉電流源。

軟啟動功能需要一個從 TRK/SS 引腳到地的電容器。啟動時，該電容為0V
，這迫使穩壓器輸出為0V。電流源緩慢地對電容電壓充電，穩壓器輸出按比例斜坡上升。一旦電容電壓達到 0.75V，穩壓器將鎖定至內部基準電壓
，而不是 TRK/SS 電壓。TRK/SS 引腳在任何關斷事件（過壓、過熱
、欠壓）時被拉低，以便對軟啟動電容器放電。

跟蹤功能是通過將從穩壓器的TRK/SS引(yin)腳(jiao)連(lian)接(jie)到(dao)主(zhu)穩(wen)壓(ya)器(qi)輸(shu)出(chu)的(de)電(dian)阻(zu)分(fen)壓(ya)器(qi)來(lai)實(shi)現(xian)的(de)。如(ru)上(shang)所(suo)述(shu)，主(zhu)穩(wen)壓(ya)器(qi)使(shi)用(yong)普(pu)通(tong)軟(ruan)啟(qi)動(dong)電(dian)容(rong)來(lai)產(chan)生(sheng)控(kong)製(zhi)其(qi)他(ta)穩(wen)壓(ya)器(qi)的(de)啟(qi)動(dong)斜(xie)坡(po)。電(dian)阻(zu)分(fen)壓(ya)器(qi)比(bi)率(lv)設(she)置(zhi)跟(gen)蹤(zong)類(lei)型(xing)，重(zhong)合(he)（比率等於從機反饋分壓器比率）或比率（比率等於主反饋分壓器比率加上一個小偏移）。TRK/SS引腳也可以連接到單個電容器，以提供比率跟蹤，但前提是LDO不會通過將FB拉高而關斷（參見上文“兩個低壓差線性穩壓器”一節）。

使能和欠壓保護

LT3694 / LT3694-1 包括一個采用 EN/UVLO 引yin腳jiao的de使shi能neng和he用yong戶hu可ke編bian程cheng欠qian壓ya閉bi鎖suo功gong能neng。欠qian壓ya鎖suo定ding可ke防fang止zhi脈mai衝chong拉la伸shen。它ta還hai可ke以yi保bao護hu輸shu入ru源yuan免mian受shou過guo大da電dian流liu的de影ying響xiang
，因yin為wei降jiang壓ya穩wen壓ya器qi是shi一yi個ge恒heng定ding的de功gong率lv負fu載zai，當dang輸shu入ru源yuan為wei低di電dian平ping時shi會hui吸xi收shou更geng多duo的de電dian流liu。欠qian壓ya閉bi鎖suo在zai跳tiao閘zha時shi關guan閉bi所suo有you三san個ge穩wen壓ya器qi。

這兩個功能在EN/UVLO輸入端使用一對內置比較器。使能比較器具有一個 0.5V 門限
，並激活 LT3694 / LT3694-1 的內部偏置電路。當 EN/UVLO 低於使能門限時，LT3694 / LT3694-1 處於停機模式，並采用 12V 輸入時吸收小於 1μA 的電流。欠壓比較器具有一個 1.2V 門限和 2μA 遲滯。UVLO遲滯是一個吸電流，當EN/UVLO降至1.2V門限以下時激活。電阻分壓器從V開始在EN/UVLO輸入設置跳閘電壓和遲滯。欠壓閾值在整個溫度範圍內是準確的
，以便嚴格控製跳閘電壓。EN/UVLO 引腳應連接到 V在如果未使用該函數。

頻率控製

開關頻率可在 250kHz 至 2.5MHz 範圍內調節
，由單個電阻器設定至 RT針。更高的頻率允許更小的電感器和電容器，但由於最小的開通和關斷時間限製，使用更多的功率，並且具有更小的允許降壓範圍。

這就引出了 LT3694 和 LT3694-1 之間的區別。LT3694 開關頻率可通過將 SYNC 引腳連接至一個外部時鍾來同步至一個時鍾。RT引腳上的電阻應設置為比同步頻率低20%的自由運行頻率。LT3694-1 用一個 CLKOUT 引腳取代了 SYNC 引腳，從而允許將 LT3694-1 用作同步其他開關穩壓器的主時鍾。CLKOUT 產生一個以 ~50% 占空比運行的時鍾信號。

具有電壓跟蹤功能的三路輸出轉換器

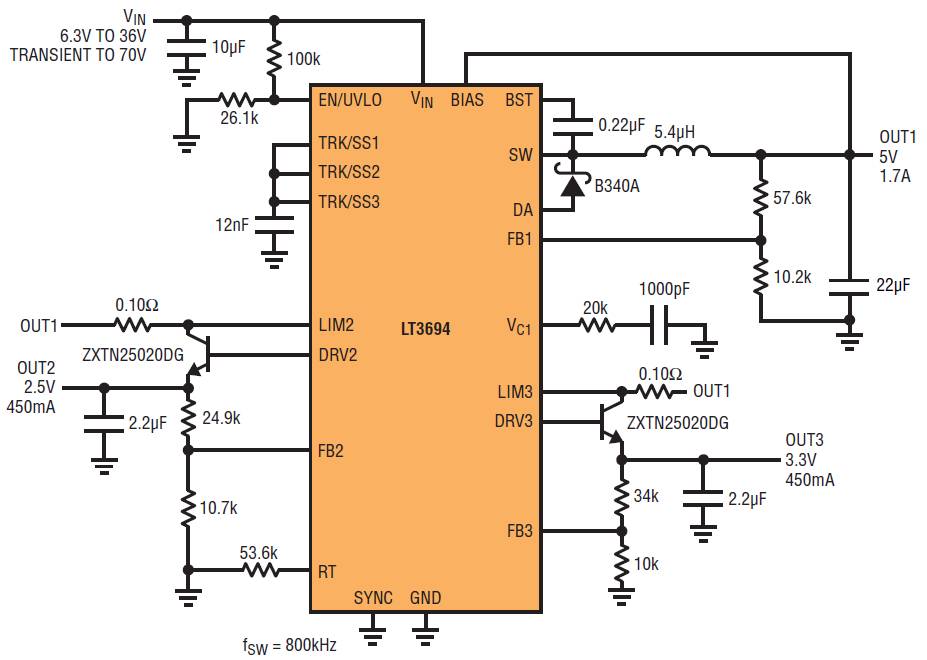

圖1顯示了一個6.3V至36V寬輸入範圍的轉換器
，可產生三個輸出：5V
、3.3V和2.5V。輸出按比例跟蹤

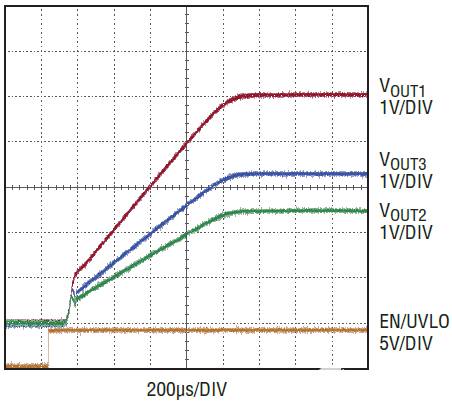

，通過公共 TRK/SS 連接進行設置。圖2顯示了三個輸出的啟動波形以及使能信號。

圖1.LT3694 / LT3694-1 適用於寬輸入範圍、三路輸出應用。

圖2.比率跟蹤波形。

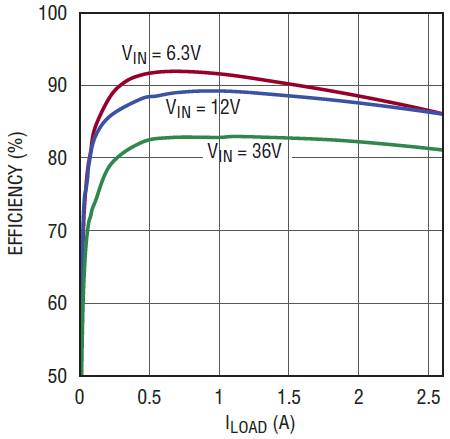

圖3顯示了不同輸入電壓下的開關穩壓器效率。

圖3.開關穩壓器效率。

結論

LT3694 / LT3694-1 通過將三個穩壓器壓縮到一個纖巧的 4mm × 5mm QFN 或 20 引腳 TSSOP 封裝中，提供了穩健

、緊湊的電源解決方案。一個穩壓器是高效開關穩壓器


，另外兩個是低噪聲、低壓差線性穩壓器。隻需幾個小的外部元件即可創建極其緊湊的三路輸出解決方案。

（作者：Michael Nootbaar）
