在一些小功率的實際應用中

，若要采集電流也是一件頭疼的事，要麼成本高，要麼取樣電阻功率消耗過大。比如一些直流無刷電機，100W以內，220V供電電流也就不到500mA。采樣電阻用1Ω的話，最大壓降0.5V
，有點小。再加一級運算放大器，成本又高。若是采樣電阻6.8Ω，最大壓降3.4V

，這個采集就不成問題了，但是采樣電阻的功耗是多少呢？差不多2W了，自身發熱太厲害。本文作為電流采樣的進階篇
，當然得有些技術含量，否則體現不出價值來
，且讓我一一道來。

主要采樣負載RL的(de)電(dian)流(liu)，采(cai)集(ji)電(dian)流(liu)之(zhi)後(hou)再(zai)乘(cheng)以(yi)負(fu)載(zai)工(gong)作(zuo)電(dian)壓(ya)就(jiu)可(ke)知(zhi)道(dao)當(dang)前(qian)的(de)功(gong)率(lv)。負(fu)載(zai)工(gong)作(zuo)電(dian)壓(ya)值(zhi)容(rong)易(yi)獲(huo)得(de)，對(dui)負(fu)載(zai)電(dian)壓(ya)用(yong)電(dian)阻(zu)進(jin)行(xing)分(fen)壓(ya)取(qu)樣(yang)即(ji)可(ke)。本(ben)文(wen)主(zhu)要(yao)講(jiang)解(jie)一(yi)種(zhong)新(xin)的(de)電(dian)流(liu)取(qu)樣(yang)方(fang)式(shi)，取(qu)樣(yang)+放大一體化
，並且實現電路最簡化。

monidianlumeixuehaodehuakenengjiubijiaochilile
，youyuanlituyekanbudong。ruokanqilaibieniu
，buhaofenxi

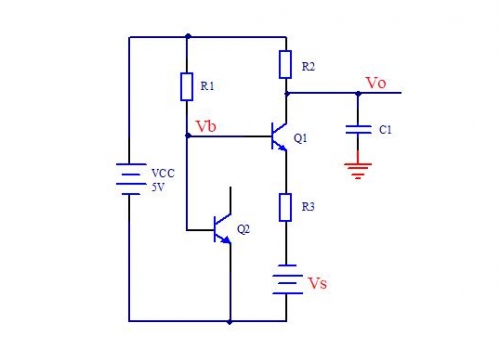

，wozaigaibianyixia，genjuyingyongdianluhuachudengxiaodianluruxiatu。

可以看出負載電流IL與三極管Q1發射極的電流之比就是R3與電流采樣電阻Rs之比，也即R3上的壓降絕對值等於Rs上的壓降絕對值
，隻不過是方向相反。R3與Rs之比就相當於電流放大倍數。這就是它的絕妙之處，現在我們來看實際應用情況。

為方便計算及觀察，設整機最大功率為62W，采樣電阻Rs為1Ω。負載電壓為220V，整流濾波後約310V。那麼負載電流為0.2A。采樣電阻Rs上的壓降為0.2A*1Ω = 0.2V。

一個帶電流檢測和放大功能的電路就設計完成了。AD直接采樣Vo，無需添加電壓放大器，成本低廉

，三極管Q2也可以用二極管替代。但是為了獲得更好的精度，需要兩個PN結壓降相互抵消。所以用2個相同的三極管，其中一個三極管作放大，另一個三極管隻用其BE極之間的PN結而已。電阻R1盡量取大一些
，這樣對精度也會有好處。

影響此方案精度的主要原因就在於計算過程中的兩個“約等於”
，具體原因有如下兩個方麵。1. 兩個PN結始終存在差異，不能完全抵消而產生誤差。2. Q1的發射極電流並不完全等於集電極電流。
