01 安規電容

一、問題

近拆解一個低壓直流電源電路板時，看到電路板上的這個電容器件。?從電路板後麵可以看到它跨接了輸出端的地線與輸入高壓端的地線。?這裏存在著兩個問題：???這個器件是什麼？?為什麼需要在輸出輸入隔離之間跨接這個器件
？

二
、這是什麼器件？

這個器件的種類，可以通過查看它上麵的銘文來確定。?可以看到上麵的標識符為JNC， JY102M。?通過網絡查找該型號器件，?可以知道它屬於安規電容。?它的容量為1000pF，?耐壓為400V。?至於什麼是“安規電容”，可以通過網絡查到相應的說明。??在這裏就不再重複了。?總之
，在這裏它就是一個電容器件。

三、電容的作用

上麵知道這個器件是電容。?那麼為什麼在輸出地線與輸入地線之間增加這個電容呢
？?觀察電路板上的逆變芯片，它的型號是LP3773。??檢索網絡上這個信號設計電路
，可以看到在輸出輸入地線?之間都有這個安規電容。?這個電容從交流上將輸出地線與輸入地線連接在一起了。觀察其它開關電源設計電路，大都具有這個電容，?在這篇博文中詳細介紹了開關電源中的安規電容，也被稱為Y電容的作用
，?它的主要作用就是防止開關電源對外產生電磁幹擾。

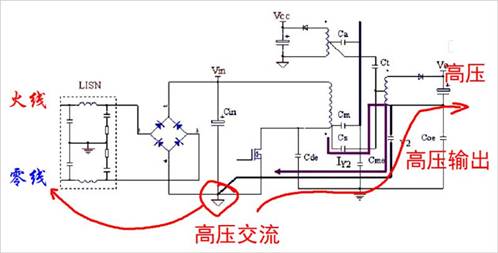

但是我們知道，在普通的開關電源的輸入端的地線，實際上是交流電整流後的公共端，?它相對於零線之間具有幅值較高的交流電壓。?安規電容實際上也會將?這個交流電壓引到輸出端
，?所以一般情況下，?這種低壓電源的輸出地線都會被檢測出帶電高壓。?由於安規電容比較小，?這個高壓不會造成人們觸電。

四

、引起不安

在之前我的一個博文：shiloudianhaishidiancifushezhong，yejiluleyigelaowaiduiyuputongshoujichongdianqiduishoujidailaidegaoyadekunhuo。zheshijishangjiushishangshuanguidianrongjiangjiaoliudianyuandegaoyayindaochongdianqishuchudixianshangdejieguo。

※ 總結 ※

本文對拆卸的開關電源內的安規電容進行了觀察。?也知道了它不僅可以降低開關電源對外的高頻輻射，?同時也會把一部分工頻交流高壓帶到輸出端口的底線上。?所以在平時使用充電的手機時

，?也是有可能檢測到這個高壓電的。

關於前麵內容
，我看到網友在評論區中進行了簡明的補充，非常好 ：

這是個簡單的隔離反激開關電源，y電容作用簡單來講就是給開關噪聲提供一個高頻通路來提高EMI性能，之所以稱為安規電容就是它的失效模式為斷路
，根據不同的絕緣等級又可以分為Y1，Y2等。之所以稱為隔離電源，簡單理解為電源的原（高壓輸入）副邊（低壓輸出）通過變壓器、y電容等隔離器件以一定的安規距離隔開，副邊低壓輸出端可認為是安全的，隻是變壓器、y電(dian)容(rong)都(dou)會(hui)通(tong)過(guo)一(yi)定(ding)的(de)接(jie)觸(chu)漏(lou)電(dian)流(liu)，但(dan)是(shi)很(hen)小(xiao)很(hen)小(xiao)，不(bu)同(tong)的(de)標(biao)準(zhun)會(hui)以(yi)不(bu)同(tong)標(biao)準(zhun)去(qu)限(xian)製(zhi)這(zhe)個(ge)電(dian)流(liu)。總(zong)感(gan)覺(jiao)說(shuo)把(ba)交(jiao)流(liu)高(gao)壓(ya)引(yin)到(dao)輸(shu)出(chu)端(duan)的(de)地(di)線(xian)說(shuo)法(fa)比(bi)較(jiao)片(pian)麵(mian)。
