【導讀】使用MOS管guan實shi現xian的de防fang電dian源yuan反fan接jie電dian路lu，在zai電dian源yuan正zheng確que接jie入ru時shi，電dian源yuan正zheng常chang對dui負fu載zai供gong電dian。在zai電dian源yuan正zheng負fu極ji反fan接jie時shi
，斷duan開kai負fu載zai電dian路lu，從cong而er保bao護hu負fu載zai。下xia麵mian講jiang解jie使shi用yong“P型”MOS管的防電源反接電路。

一

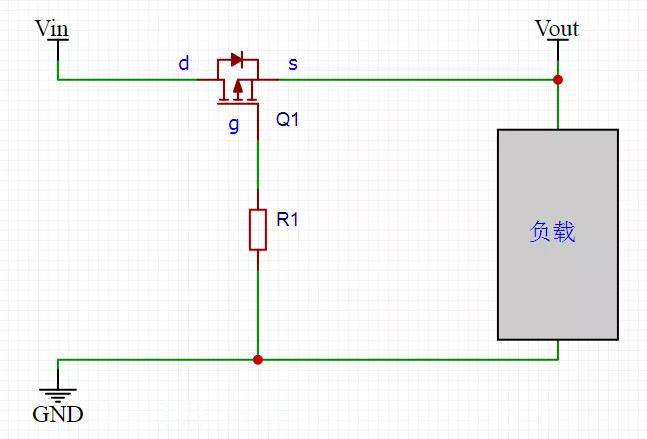

、電路介紹

使用MOS管guan實shi現xian的de防fang電dian源yuan反fan接jie電dian路lu，在zai電dian源yuan正zheng確que接jie入ru時shi

，電dian源yuan正zheng常chang對dui負fu載zai供gong電dian。在zai電dian源yuan正zheng負fu極ji反fan接jie時shi，斷duan開kai負fu載zai電dian路lu
，從cong而er保bao護hu負fu載zai。下xia麵mian講jiang解jie使shi用yong“P型”MOS管的防電源反接電路。

二、電路分析（以Vin = 5V為例）

1
、電源正確接入時

電源正常接入，也就是電源沒有正負反接，此時電源正常對負載供電。

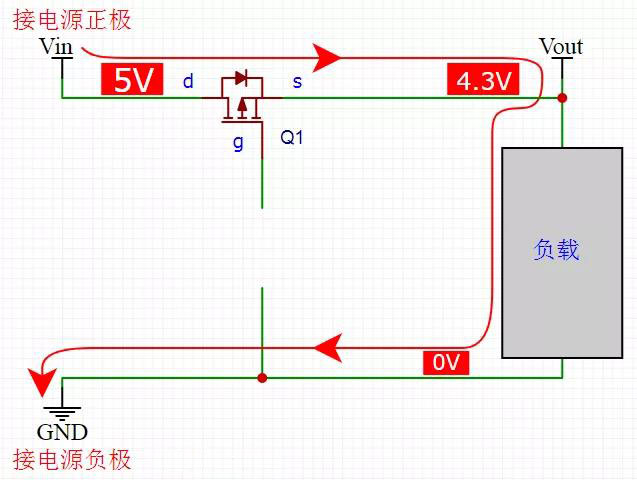

假設拿掉MOS管g極的電阻R1，此時MOS管將不導通

，但Vin可以通過MOS管的體二極管對負載進行供電。

體二極管的壓降約為 5V - 4.3V = 0.7V。

實際上MOS管的g極是有電阻R1的，MOS管的g極通過電阻R1接到電源負極的GND。

在MOS管導通前，Vin的電壓依然通過MOS管體二極管串到Vout（也就是MOS管s極的電壓）。

而當Vout從0上升到足夠高時（往往不需要到4.3V）
，已經有足夠大的Vgs電壓將MOS管打開

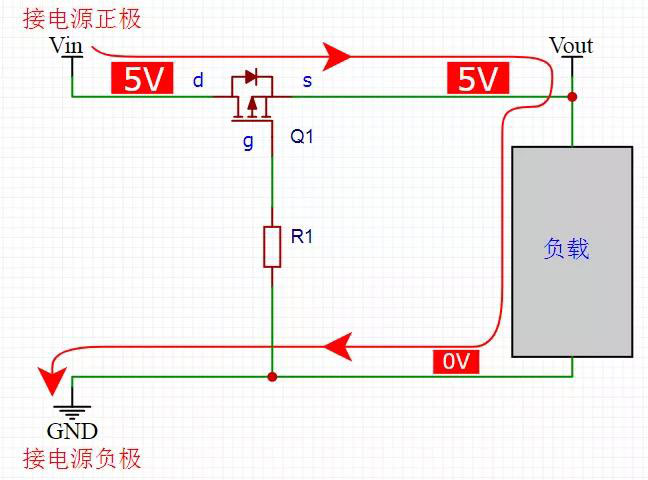

，最終各點的電壓如下圖。

此時Vgs= Vg - Vs = 0 - 5V = -5V。

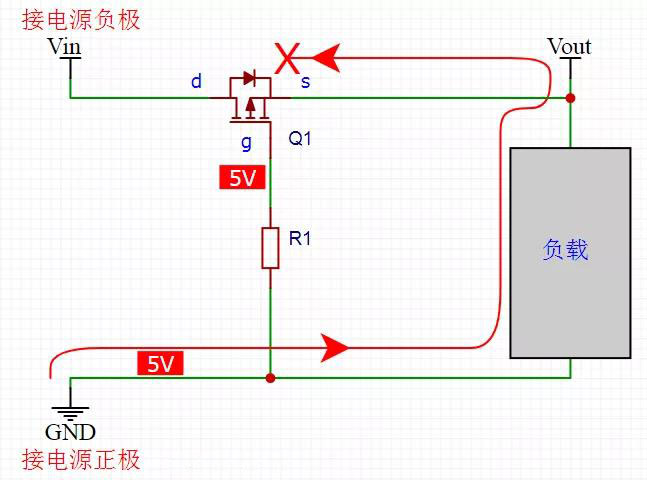

2、電源正負極反接時

由於MOS管g極電壓為5V --> 所以Vgs電壓大於0 --> MOS管不導通，且體二極管也反向截止 --> 電流不能形成回路 --> 負載被保護。

三、電路擴展

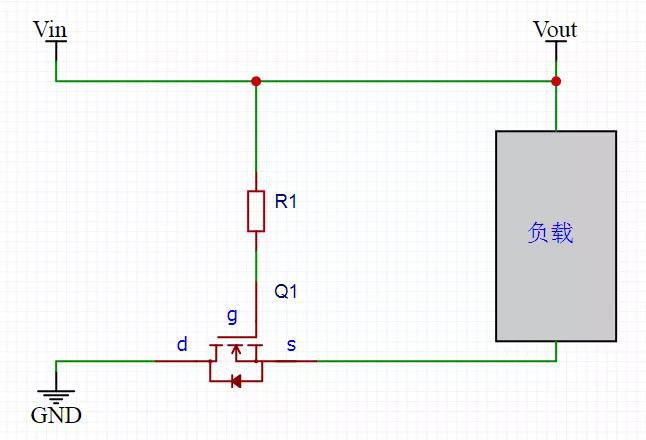

上述電路使用的是“P型”MOS管
，也可以使用“N型”MOS管
，電路如下。

具體原理請讀者自己分析一下
，和前麵的分析類似。

四
、最後

注意輸入電源的Vin和GND之間不能用有極性的電容，不然電源正負反接時電容會損壞。

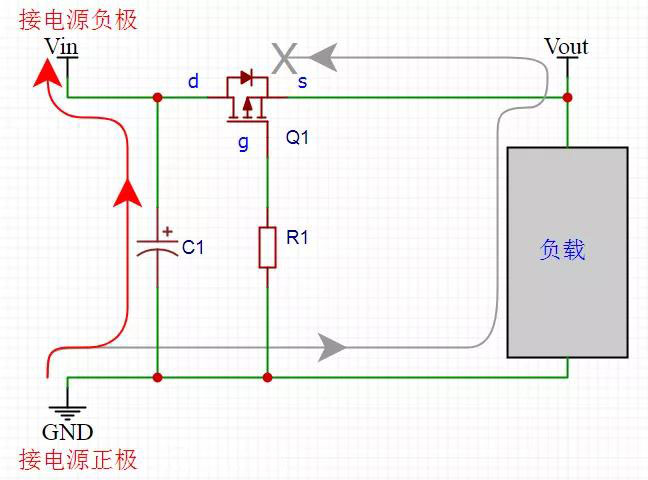

下圖中，通過有極性的電容C1，形成了從GND到Vin的回路，所以C1會損壞。

（來源：硬件攻城獅）
