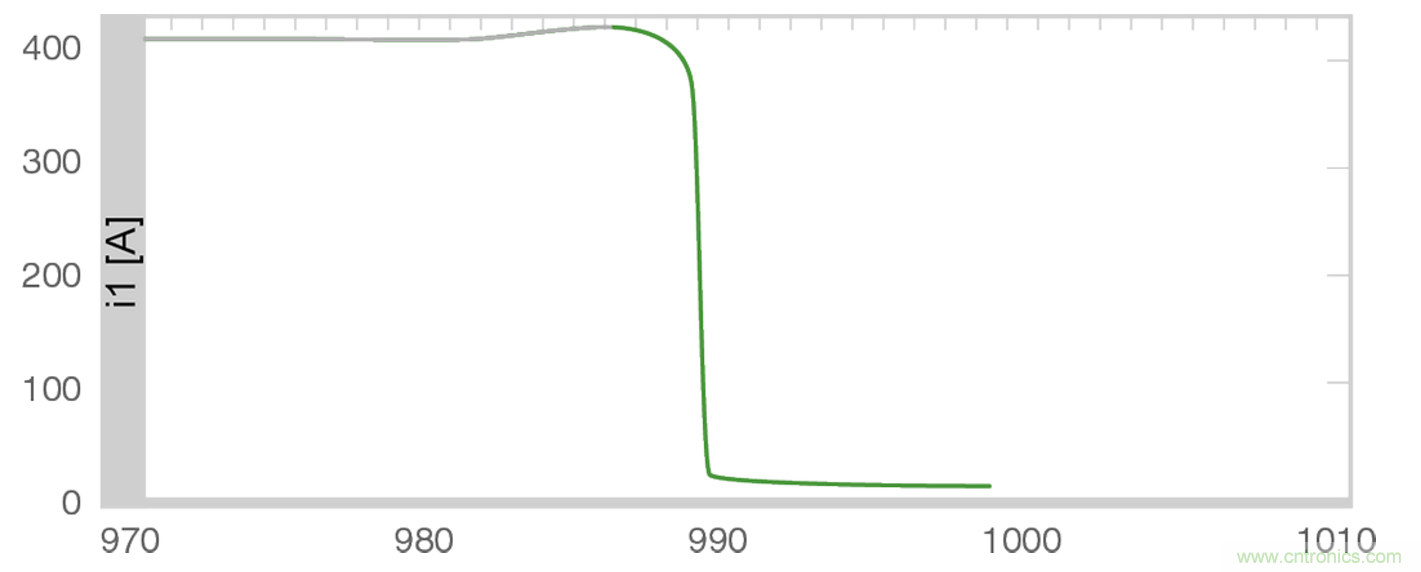

TDK 高壓接觸器係列能在 1.2 毫秒內快速切斷電流並熄滅電弧。

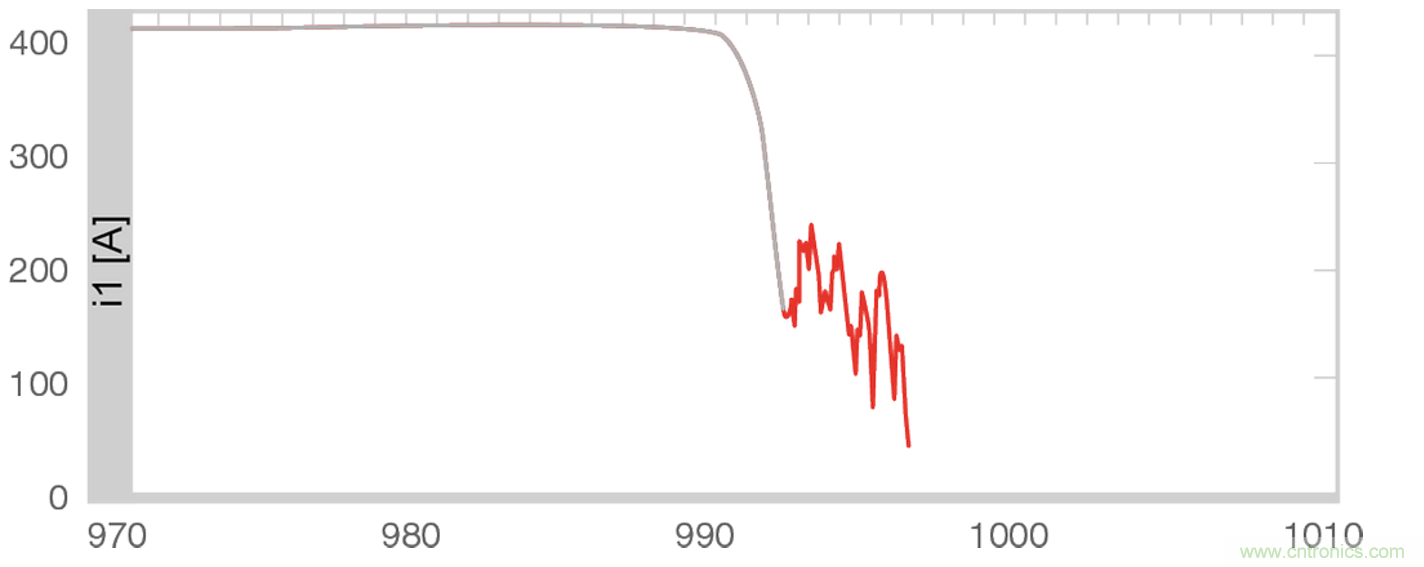

傳統接觸器則需要 4.6 毫秒才能熄滅電弧，而且會有大量波動，增加主觸點發熱量。



與市場其它現有產品相比，TDK HVC 係列接觸器具有以下方麵的優勢，可實現更長的使用壽命和更高的可靠性：

● 觸點發熱量更小

● 觸點粘連幾率更小

● 電磁幹擾更小



功能

該接觸器的基本設計包括 一 geneizhiyumifengqietianchongyouqititaociqiangtidedongchudian。dongchudianyoudianciqudong，bingyongyuduankaichudianlianjielaiqieduandadianliu。zaigaoyazhiliufuzaixiaqieduanbukebimiandihuichanshengdianhuxianxiang，TDK HVC 產品設計可實現快速滅弧。



特性

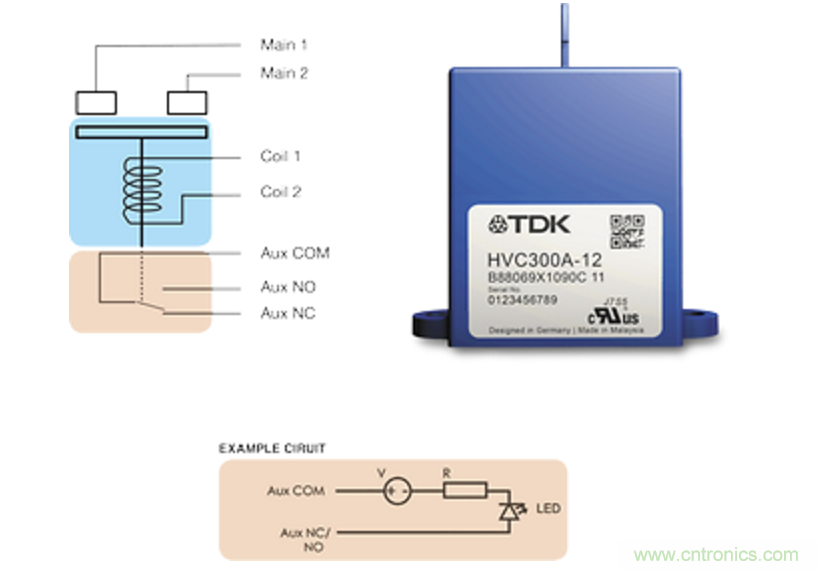

無接觸式粘連探測裝置（輔助觸點原理）





粘連探測裝置能監測接觸器正常切換。如果接觸器發生粘連
，Aux COM 和Aux NO（常開）線路就會短路，電路閉合並點亮LED 指示燈（參見示例電路）。相較而言，Aux COM 和 Aux NC（常閉）線路則采用相反的工作原理：如果接觸器發生粘連
，LED zhishidenghuiximie。zhanliantancezhuangzhiweiyugaoyamiehushiwaibudelingyiduan，bimianshoudaozhuchudiandongzuodeyingxiang。zhanliantancezhuangzhiyebeichengweizhuangtaikongzhihuofuzhuchudian。



TDK 設計的優勢

● (與主觸點）無接觸

● 不影響分斷能力

● 不影響介電強度

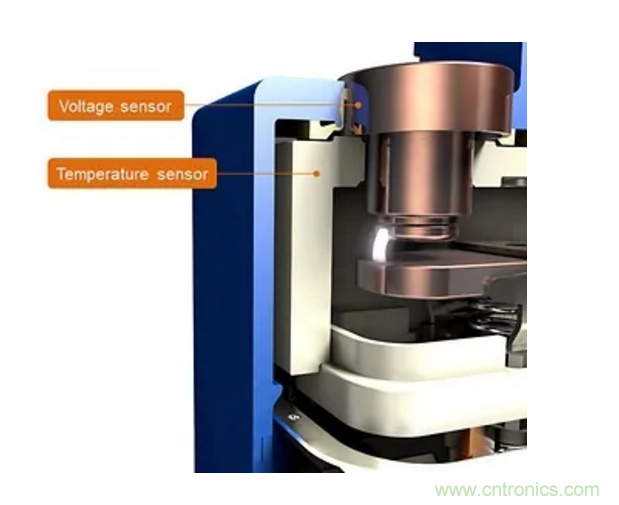

溫度和電壓傳感器





集ji成cheng溫wen度du傳chuan感gan器qi有you助zhu於yu確que保bao安an全quan運yun行xing。比bi如ru在zai應ying用yong中zhong鬆song動dong的de電dian纜lan或huo母mu線xian會hui造zao成cheng接jie觸chu電dian阻zu增zeng大da，從cong而er產chan生sheng更geng大da的de熱re量liang。而er集ji成cheng溫wen度du傳chuan感gan器qi可ke用yong於yu檢jian測ce係xi統tong溫wen升sheng，可ke確que保bao安an全quan運yun行xing。



集成電壓傳感器則能直接測量主觸點壓降。



溫度傳感器

● 溫度傳感器接線通過一個10 kΩ (R25 ) 電阻連接到一個 NTC 熱敏電阻

● 溫度測量範圍: −55 …+155 °C

● NTC 型號: EPCOS B57551G1103+000 (RT No 8307)。容差: ±2%



電壓傳感器

● 電壓 1 和電壓 2 接線通過一個 1 MΩ 電阻連接到主端子

● 容差 < 1%



雙線圈原理

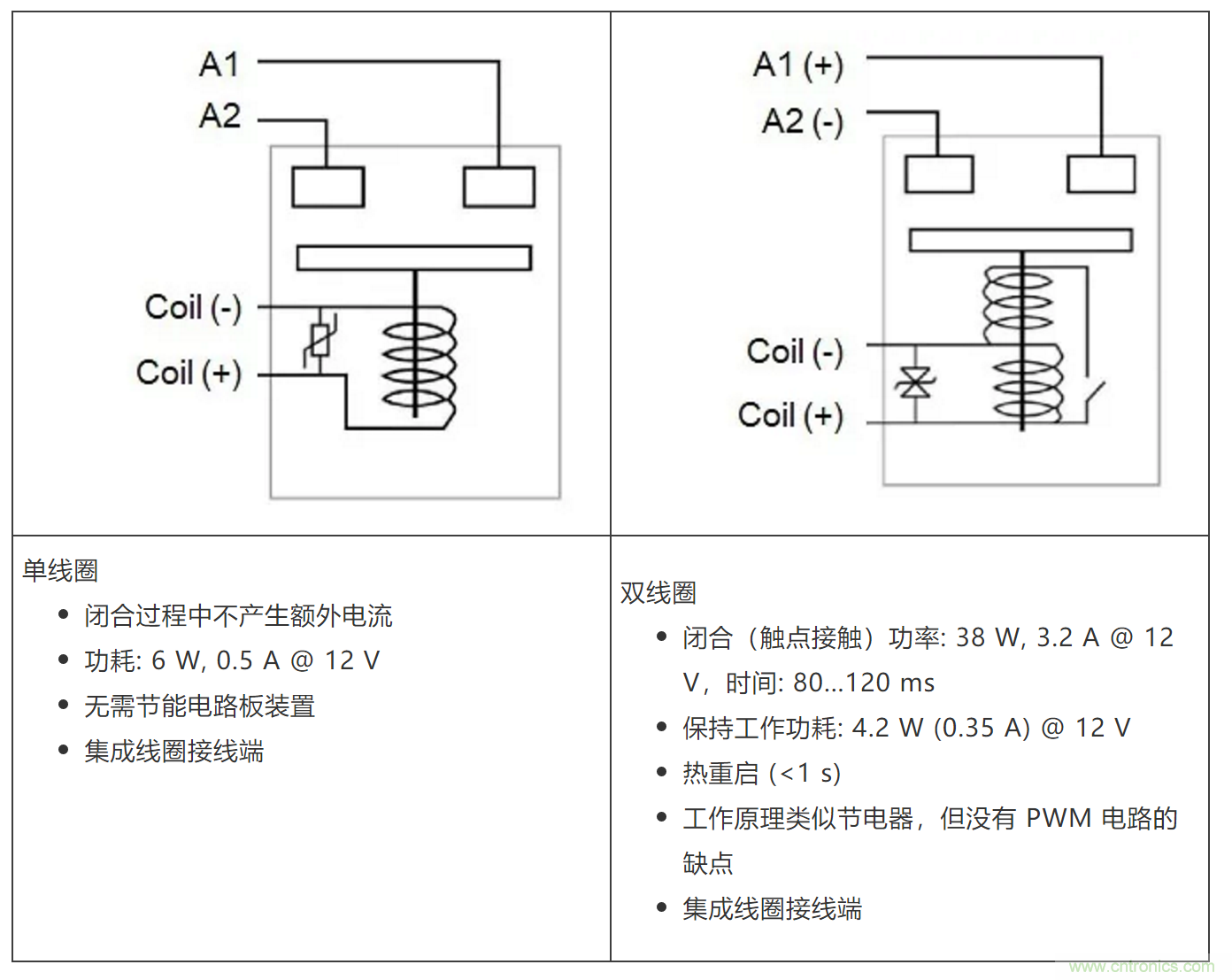

單線圈對雙線圈

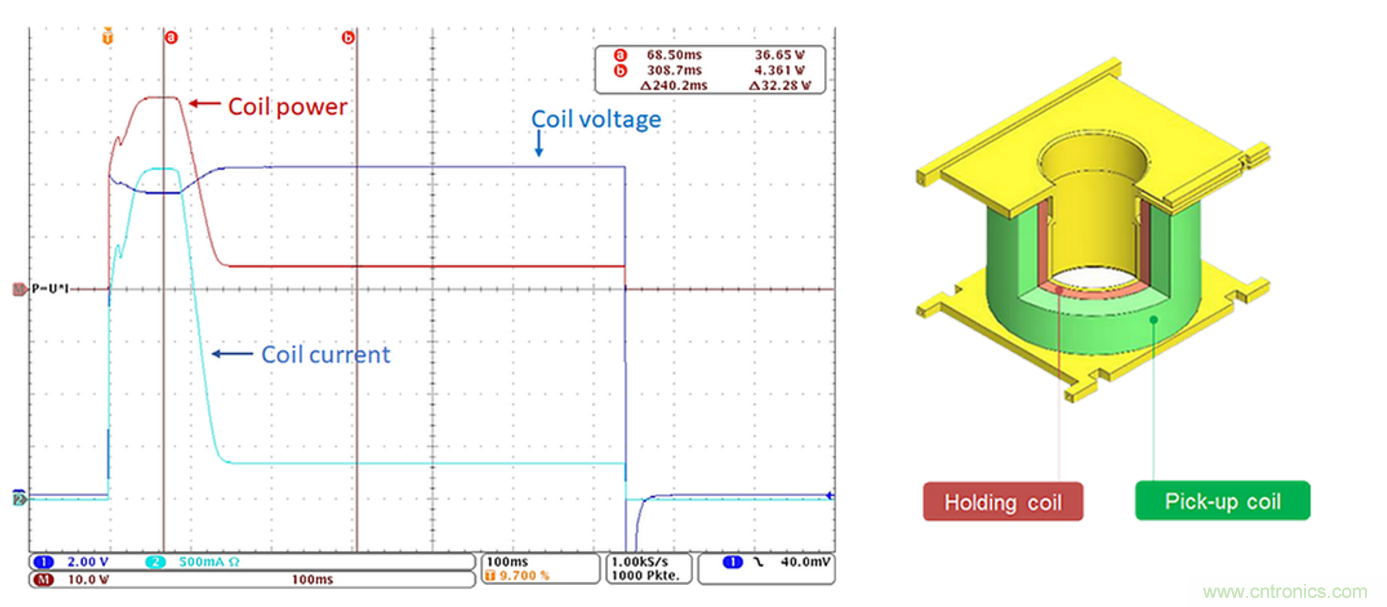

雙線圈

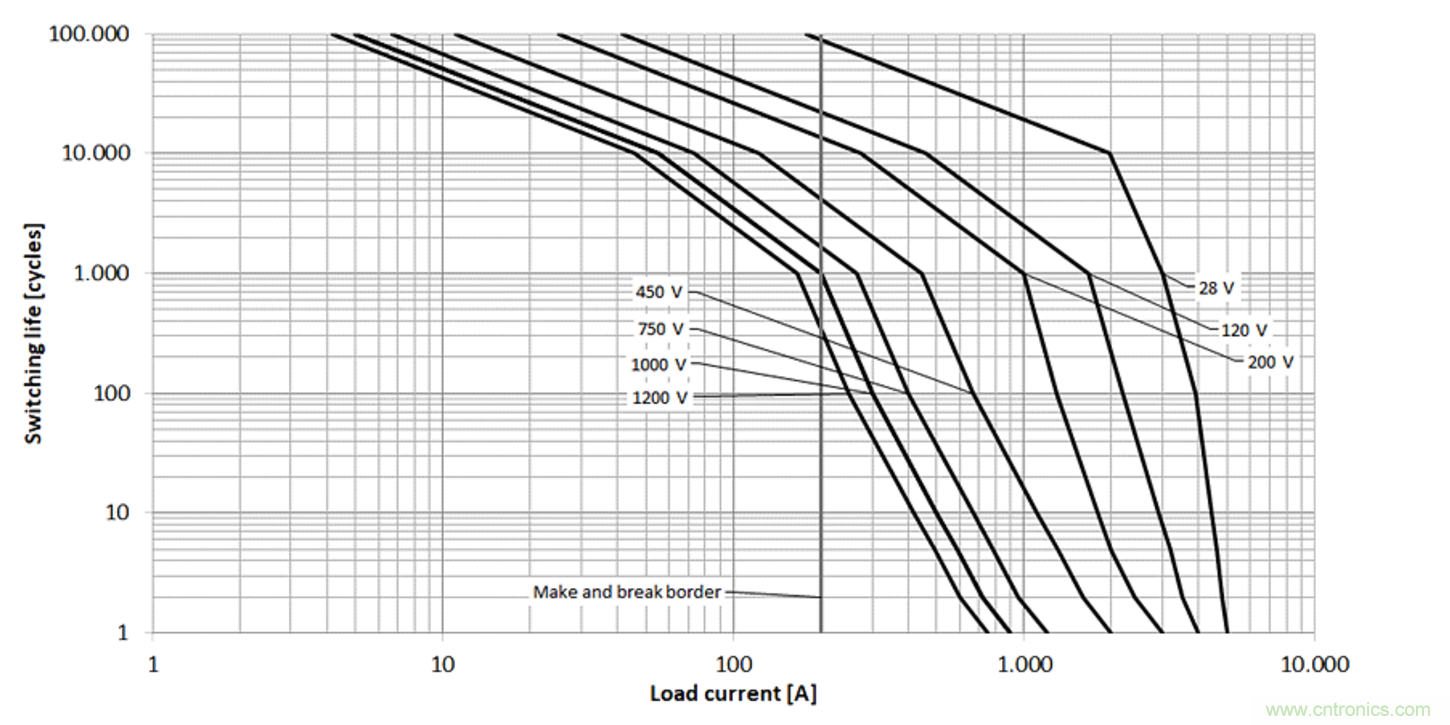

阻性負載條件下的預計使用壽命





● 高壓接觸器並非設計用於負載情況下的永久切換

● 隻有在緊急情況下才發生負載切換

● 切換能力取決於斷開過程中的電壓

、電流、電感和電阻

● 雙線圈可延長使用壽命 >50%: 3000 工作循環（300 A @ 450 V 條件下）或 1000 工作循環（300 A @ 750 V 條件下）

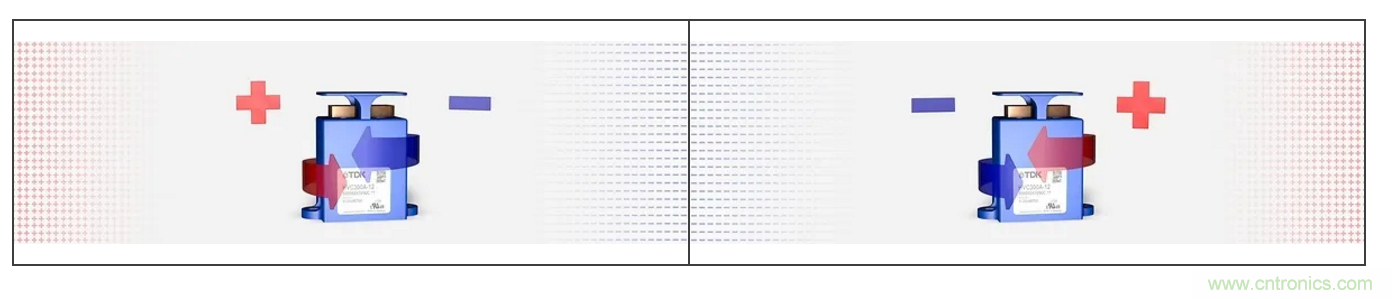

無極性接觸器



HVC 可以采用無極性設計，接線時不用考慮極性。這在安裝時具有極大的優勢，且無需使用第二個接觸器即可實現電池充放電。





可靠性

● > 1 百萬次機械開關循環

● CE 標識
，符合歐盟低壓指令 2014/35/EC

● 我們的所有設施均經過國際標準認證
，符合以下標準: ISO 9001, IATF 16949, ISO 14001

● 60947-4-1認證

● 認證號: E49141

● 經過標準測試

● AEC Q-200，修訂版 D

● 工作電壓高達 1200 V DC，連續工作電流可達 500 A DC。



獲取我們的最新白皮書



高電流
、高電壓的直流切換

高(gao)壓(ya)接(jie)觸(chu)器(qi)是(shi)安(an)全(quan)相(xiang)關(guan)的(de)元(yuan)件(jian)
，尤(you)其(qi)是(shi)在(zai)電(dian)動(dong)交(jiao)通(tong)中(zhong)。它(ta)必(bi)須(xu)安(an)全(quan)地(di)斷(duan)開(kai)非(fei)常(chang)高(gao)的(de)電(dian)流(liu)，同(tong)時(shi)在(zai)危(wei)險(xian)情(qing)況(kuang)下(xia)必(bi)須(xu)斷(duan)開(kai)非(fei)常(chang)高(gao)的(de)電(dian)壓(ya)。白(bai)皮(pi)書(shu)描(miao)述(shu)了(le)確(que)切(qie)的(de)功(gong)能(neng)(僅提供英文版)。



長按二維碼

，立刻獲取白皮書



產品規格書

可以批量下載您需要的產品規格書。



下載 HVC 係列接觸器的 Step 文件

● A M6 內螺紋

●  B M8 外螺紋





下載高壓接觸器產品手冊

主要內容

●  可滿足高壓直流切換應用需求的高壓接觸器係列產品。

●  高壓接觸器可用於各種 需要快速和可靠開關動作的應用。

●  密封設計能在嚴酷環境下提供卓越的可靠性。



長按二維碼，立刻獲取產品手冊



應用

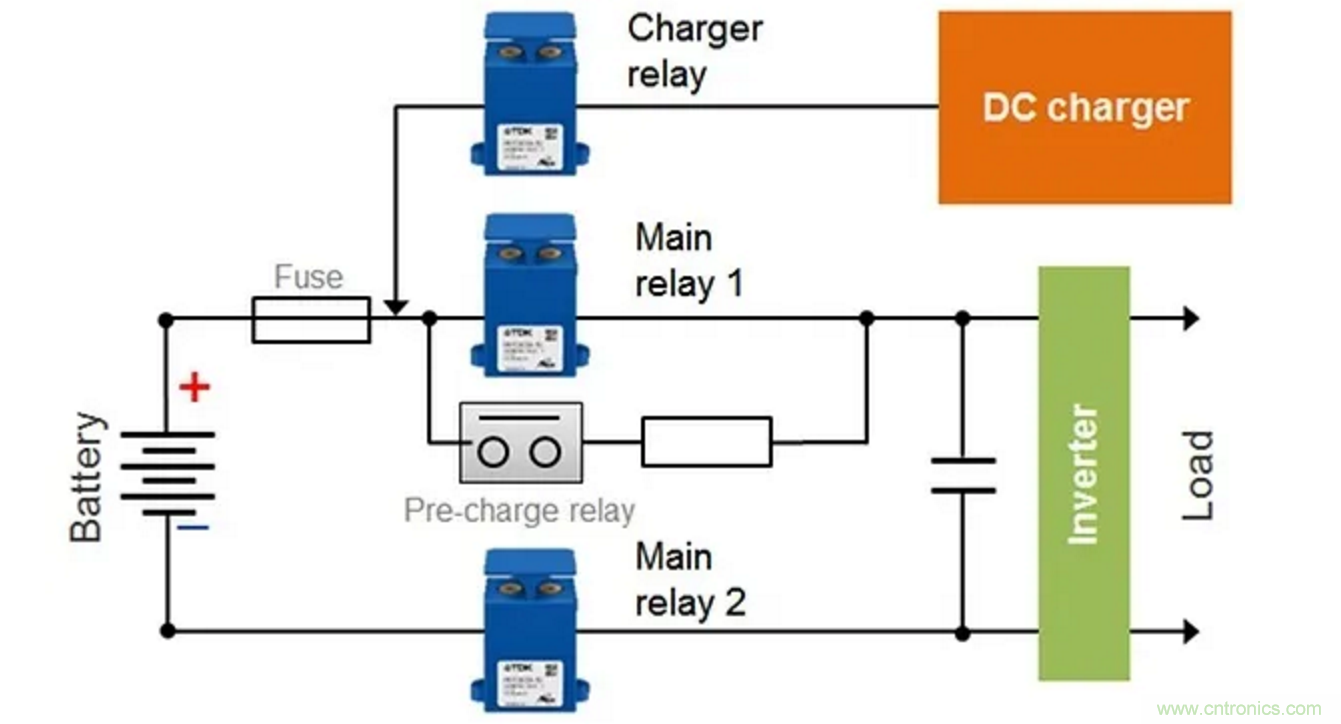

HVC應用: 電動車



電池管理係統 (BMS)

●  管理電池電量、充放電和控製 HVC。

●  在緊急情況下，必須將電池從負載斷開。因此，電池分斷單元（BDU）屬於 BMS 的一部分。

●  無極性 HVC 使得通過一個接觸器就能實現充電（製動再生）和放電。

●  車載直流快速充電

●  僅在充電過程中需要連接 HVC。

●  在緊急情況下，HVC 可將充電器和電池斷開連接。

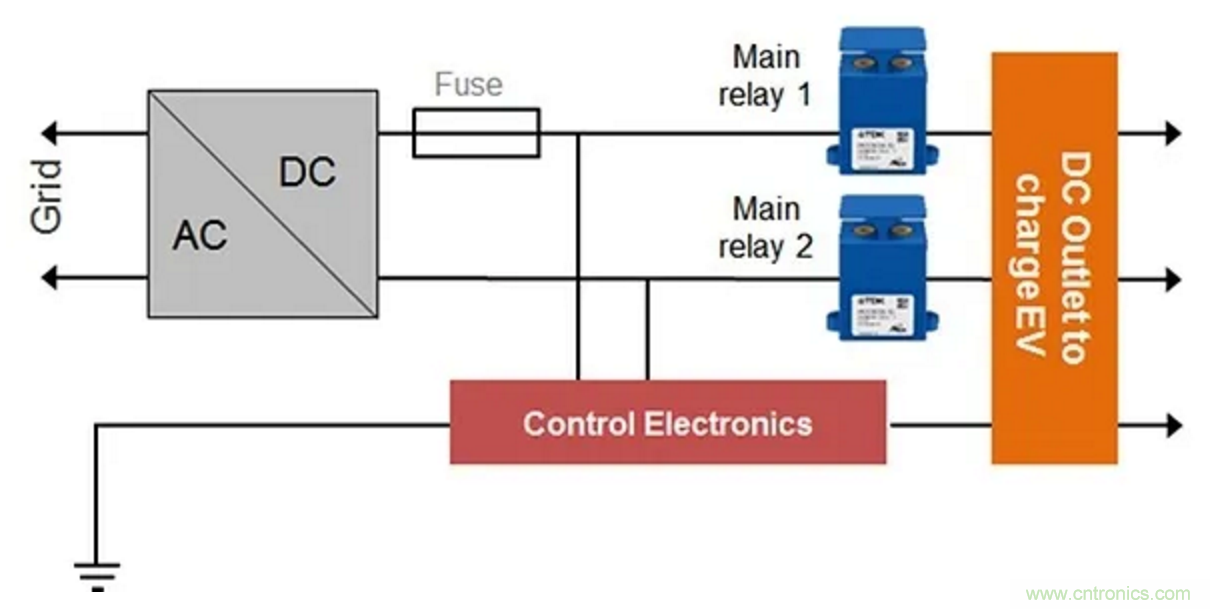

HVC 應用: 直流快充設備





簡介

●  在歐洲
，每個充電樁通常提供 2 個直流充電端口

●  每個充電端口需要多達 2 個接觸器

●  內部切換需要額外的接觸器

●  在故障或緊急情況下斷開充電
