ADHV4702-1 是一款高壓(220 V)
、單位增益穩定精密運算放大器。ADI新一代專有半導體工藝和創新架構使該精密運算放大器能夠以±110 V的對稱雙電源
、非對稱雙電源或220 V單電源供電。



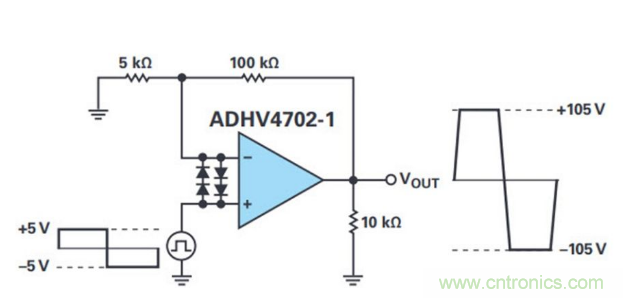

1. 業界首款220 V精密運算放大器

ADHV4702-1具有170 dB的典型開環增益(AOL)和160 dB的典型共模抑製比(CMRR)。ADHV4702-1的最大輸入失調電壓(VOS)漂移為2 µV/°C，輸入電壓噪聲為8 nV/√Hz。ADHV4702-1出色的直流精度與出色的動態性能相輔相成
，小信號帶寬為10 MHz

，壓擺率為74 V/µs。ADHV4702-1的輸出電流典型值為20 mA。此外
，它還具有一些獨特功能，例如可調供電電流、升壓電路和EPAD焊盤因為與內部隔離可以靈活的加偏置電壓，這些功能讓其成為各類應用的理想高壓解決方案。

2. 應用

ADHV4702-1是市場上第一款提供高電壓和精密性能的小尺寸放大器。ADHV4702-1解決了多個設計難題，可以用於多種不同應用
，例如自動測試設備、生命科學、激光雷達和醫療健康。在自動測試設備應用中，此器件可用於測量高壓側的電流，以及生成精準的高壓電源。在生命科學領域，ADHV4702-1可以對質譜係統實施精準的高壓控製。在激光雷達應用中
，它可以用於精確控製APD偏壓。在醫療應用中
，本產品可用於準確控製矽光電倍增管的偏壓點。

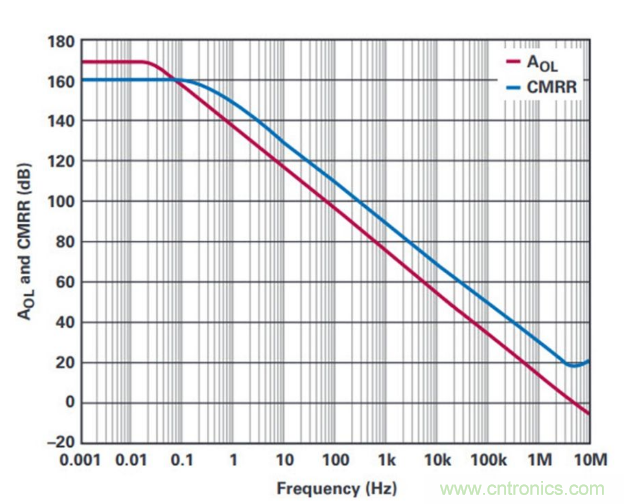

圖2. ADHV4702-1精密性能。



312引腳、7 mm × 7 mm LFCSP封裝

ADHV4702-1采用12引腳、7mm × 7mm引線框架芯片級封裝(LFCSP)，帶有裸露焊盤，符合國際電工委員會IEC 61010-1爬電距離和電氣間隙標準。采用這種封裝之後
，無需使用DC-DC轉換器和浮動電源等支持組件，因此大幅縮小了解決方案的尺寸，並簡化了係統架構。

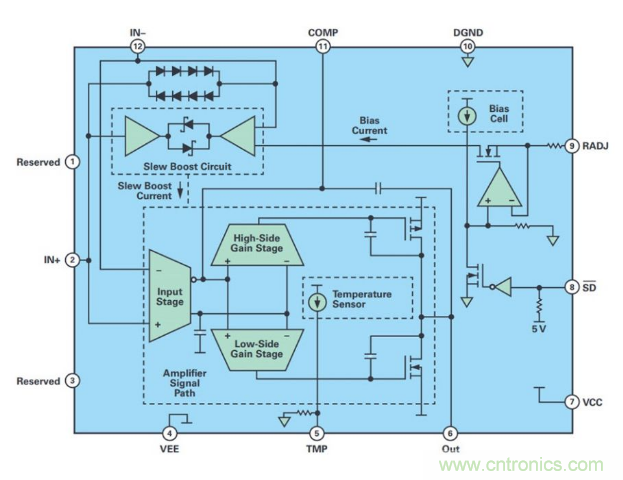

圖3. ADHV4702-1功能框圖。

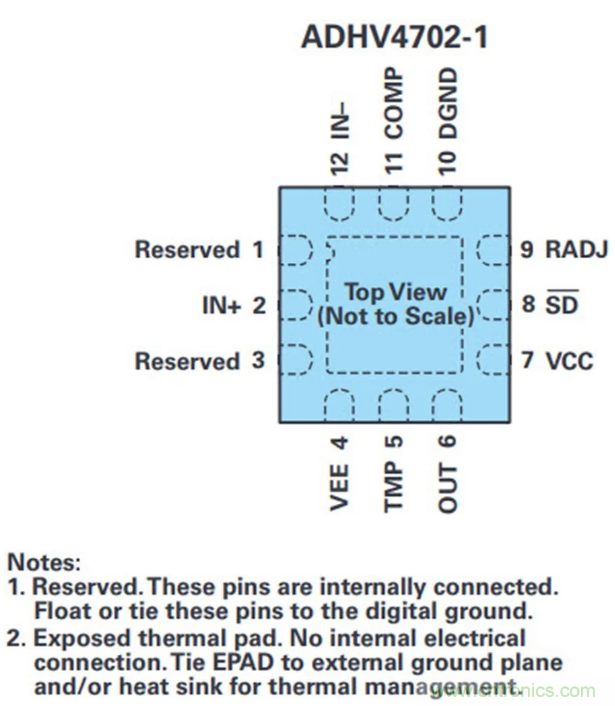

圖4. ADHV4702-1引腳配置。



ADHV4702-1

●  寬工作電壓範圍

●  雙電源：±12 V 至 ±110 V

●  不對稱電源供電：24 V 至 220 V

●  寬輸入共模電壓範圍：軌道 3 V

●  高共模抑製比：160 dB（典型值）

●  高 AOL：170 dB（典型值）

●  高壓擺率

●  74 V/μs（典型值）

●  24 V/μs 典型值

，帶外部輸入鉗位二極管

●  低輸入偏置電流：2 pA（最大值）

●  低輸入失調電壓：最大值 1 mV

●  低輸入失調電壓漂移：最大值 2μV/°C

●  低輸入電壓噪聲：10 kHz 時為 8 nV/√Hz（典型值）

●  寬小信號帶寬：10 MHz（典型值）

●  電阻可調靜態電流：0.6 mA 至 3 mA (VS = ±110 V)

●  單位增益穩定

●  熱監控

●  小尺寸：12 引腳 7 mm × 7 mm LFCSP，符合 IEC 61010-1 間距標準

●  關斷模式
