11個電路原理圖及實物接線圖

發布時間：2019-11-29 責任編輯：xueqi

【導讀】看懂電路圖是基本的技能，熟練的掌握常見的基礎電路圖也是電工入門的基礎，可以很肯定的說：電路圖是電工的基礎課程，如果簡單的電路都看不懂的話，怎麼能深入的學習電工技術。

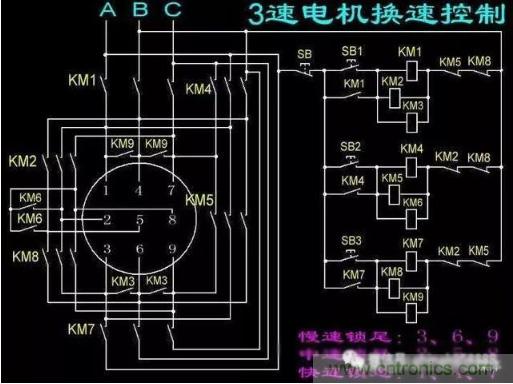

1，電機的三速控製。

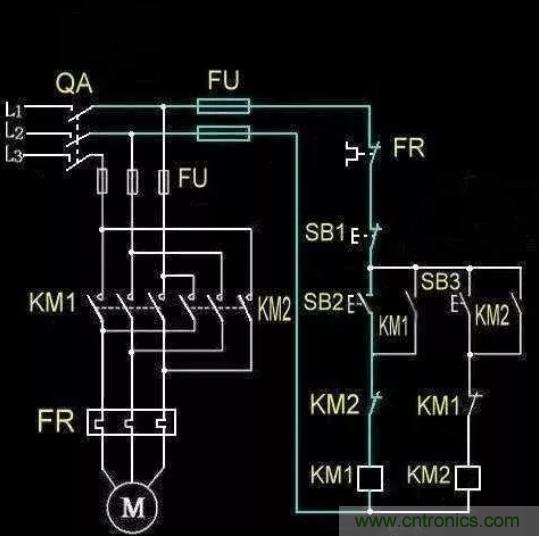

2，三相電動機正反轉控製電路。

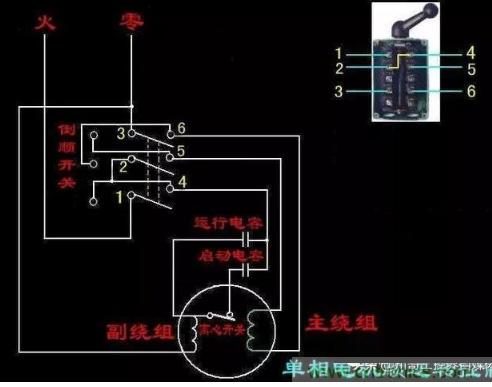

3，單相電動機順逆控製電路（兩個電容）。

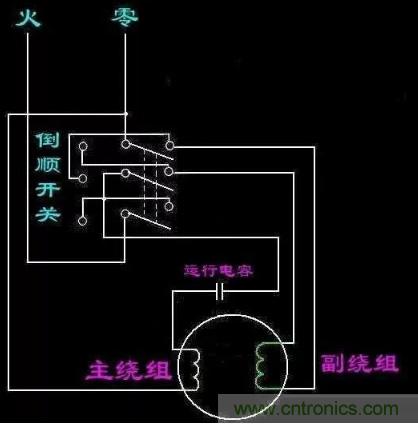

4，單相電機正反轉（一個電容）。

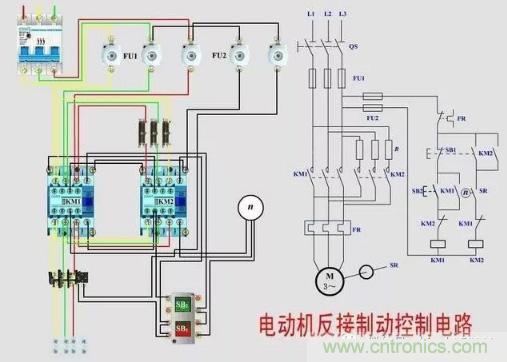

5，電機反接製動控製電路。

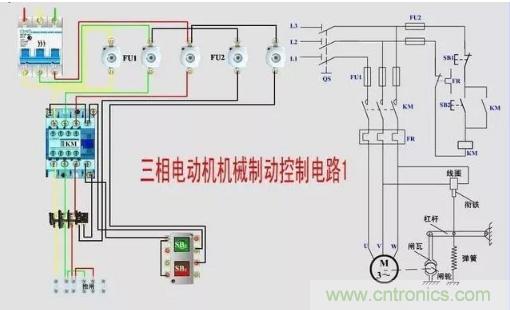

6，電動機機械製動控製電路。

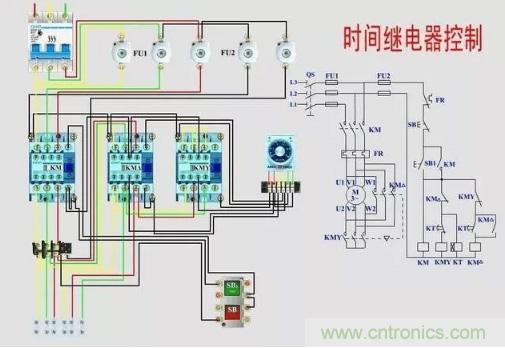

7，星三角降壓啟動控製電路。

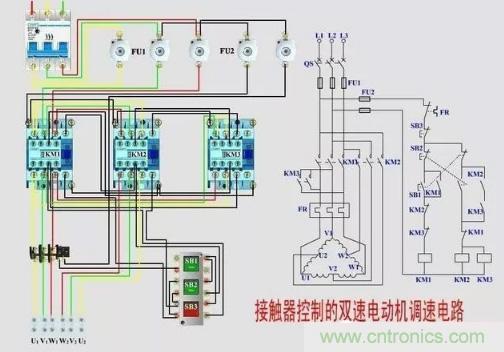

8，雙速電機調速電路。

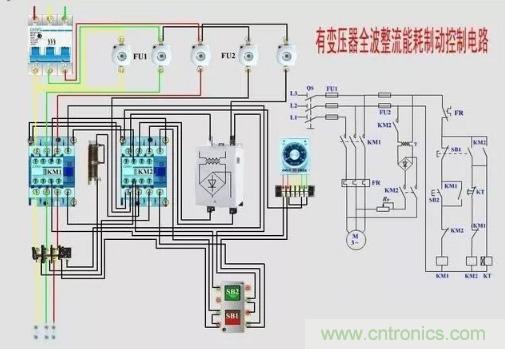

9，變壓器整流的能耗製動控製電路。

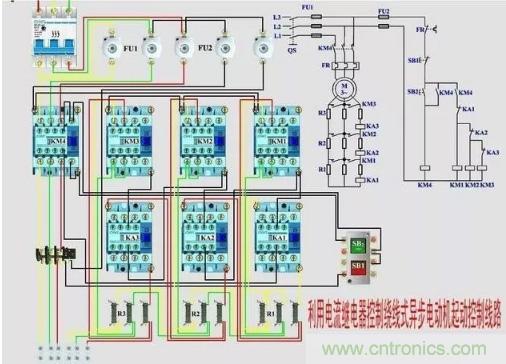

10，利用電流繼電器控製的繞線式電動機啟動電路。

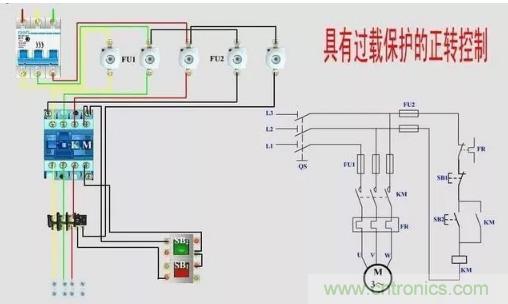

11，最簡單的自鎖正轉電路。
