一、什麼是覆銅



所謂覆銅
，就是將柔性電路板上閑置的空間作為基準麵
，然後用固體銅填充，這些銅區又稱為灌銅。



覆銅的意義在於：減小地線阻抗，提高抗幹擾能力；降低壓降，提高電源效率；與地線相連，還可以減小環路麵積。也出於讓PCB焊接時盡可能不變形的目的
，大部分PCB 生產廠家也會要求PCB 設計者在PCB 的空曠區域填充銅皮或者網格狀的地線，覆銅如果處理的不當
，那將得不賞失，究竟覆銅是“利大於弊”還是“弊大於利”
？





大家都知道在高頻情況下，印刷電路板上的布線的分布電容會起作用
，當長度大於噪聲頻率相應波長的1/20 時，就會產生天線效應

，噪聲就會通過布線向外發射，如果在PCB中存在不良接地的覆銅話

，覆銅就成了傳播噪音的工具，因此，在高頻電路中，千萬不要認為，把地線的某個地方接了地
，這就是“地線”
，一定要以小於λ/20 的間距，在布線上打過孔，與多層板的地平麵“良好接地”。如果把覆銅處理恰當了，覆銅不僅具有加大電流

，還起了屏蔽幹擾的雙重作用。



二
、覆銅的兩種形式



futongyibanyouliangzhongjibendefangshi
，jiushidamianjidefutonghewanggetong，jingchangyeyourenwendao，damianjifutonghaohaishiwanggefutonghao，buhaoyigaierlun。weishenmene？大麵積覆銅，具備了加大電流和屏蔽雙重作用，但是大麵積覆銅
，如果過波峰焊時
，板子就可能會翹起來，甚至會起泡。因此大麵積覆銅

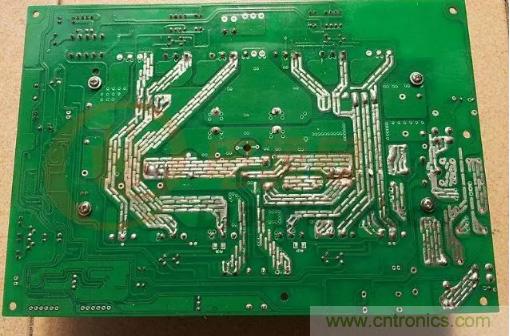

，一般也會開幾個槽，緩解銅箔起泡。如下圖

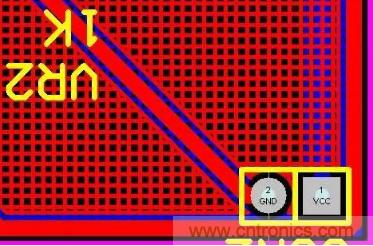

單純的的的網格覆銅主要還是屏蔽作用，加大電流的作用被降低了，從散熱的角度說，網格有好處（它降低了銅的受熱麵）又起到了一定的電磁屏蔽的作用。特別是對於在觸摸等電路當中，如下圖





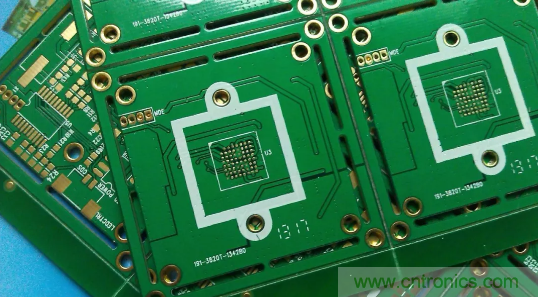

需要指出的是
，網格是使由交錯方向的走線組成的，我們知道對於電路來說，走線的寬度對於電路板的工作頻率是有其相應的“電長度“的（實際尺寸除以工作頻率對應的數字頻率可得，具體可見相關書籍）
，當(dang)工(gong)作(zuo)頻(pin)率(lv)不(bu)是(shi)很(hen)高(gao)的(de)時(shi)候(hou)，或(huo)許(xu)網(wang)格(ge)線(xian)的(de)作(zuo)用(yong)不(bu)是(shi)很(hen)明(ming)顯(xian)，一(yi)旦(dan)電(dian)長(chang)度(du)和(he)工(gong)作(zuo)頻(pin)率(lv)匹(pi)配(pei)時(shi)，就(jiu)非(fei)常(chang)糟(zao)糕(gao)了(le)，你(ni)會(hui)發(fa)現(xian)電(dian)路(lu)根(gen)本(ben)就(jiu)不(bu)能(neng)正(zheng)常(chang)工(gong)作(zuo)，到(dao)處(chu)都(dou)在(zai)發(fa)射(she)幹(gan)擾(rao)係(xi)統(tong)工(gong)作(zuo)的(de)信(xin)號(hao)。



jianyishigenjushejidedianlubangongzuoqingkuangxuanze
，buyaosibaozheyizhongdongxibufang。yincigaopindianluduikangganraoyaoqiugaodeduoyongwangge

，dipindianluyoudadianliudedianludengchangyongwanzhengdeputong。
