中間繼電器的作用：



1
、隔離



控製係統的輸出信號與負載端電氣隔離
；



2

、轉換



比如控製係統輸出信號為DC24V，但負載使用AC220V供電
，對於輸入
，可逆；



3
、“放大”



控製器輸出的信號的帶負載的能力往往有限，在mA或者數A的級別

，如果有需要更大電流的負載
，隻能通過中間繼電器來轉換。

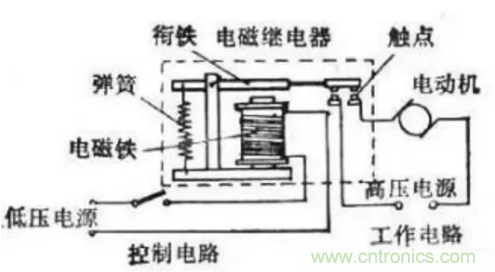

中間繼電器的工作原理



中間繼電器工作原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯
、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。線圈通電，動鐵芯在電磁力作用下動作吸合
，帶動動觸點動作
，使常閉觸點分開，常開觸點閉合；線圈斷電，動鐵芯在彈簧的作用下帶動動觸點複位。

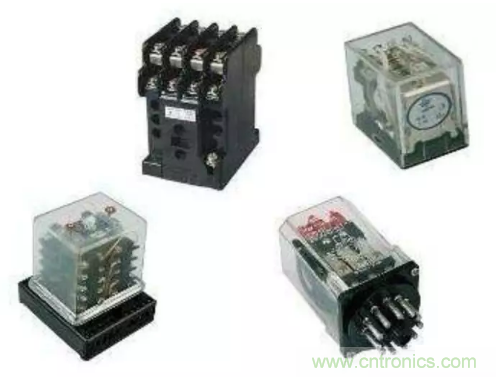

中間繼電器的分類



1
、電磁型中間繼電器



當繼電器線圈施加激勵量等於或大於其動作值時，銜鐵被吸向導磁體，同時銜鐵壓動觸點彈片，使觸點接通、斷開或切換被控製的電路。當繼電器的線圈被斷電或激勵量降低到小於其返回值時，銜鐵和接觸片返回到原來位置。



2、延時中間繼電器



延時中間繼電器分為通電延時（即上電延時）和斷電延時兩種
，實際操作中也成為可調延時動作和可調延時返回；延時中間繼電器帶瞬動觸點，延時範圍一般為0.02-9.99S。



3、靜態中間繼電器



靜態中間繼電器，集成電路型，作為老式DZ-200係列電磁式中間繼電器的替代產品，其穩定性，動作速度均優於老式電磁繼電器；現多用於大型櫃體的新建和改造項目中；其安裝方式分為板前和板後兩種形式，櫃體開孔

，則需采用板後安裝的方式。

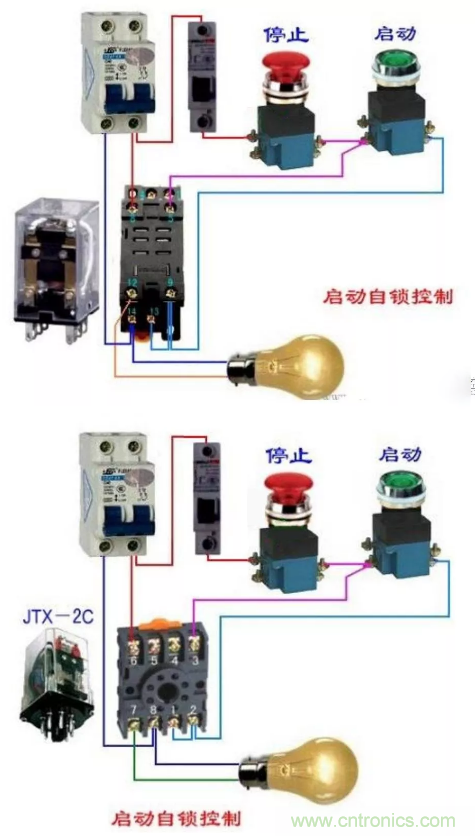

中間繼電器型號眾多，型號不同接線也不相同。　





繼電器（Relay）通tong俗su來lai說shuo就jiu是shi用yong小xiao電dian流liu控kong製zhi大da電dian流liu。由you控kong製zhi回hui路lu和he負fu載zai回hui路lu組zu成cheng在zai自zi動dong控kong製zhi電dian路lu中zhong
，相xiang當dang於yu自zi動dong開kai關guan。用yong於yu控kong製zhi電dian路lu
，保bao護hu電dian路lu
，轉zhuan換huan電dian路lu。

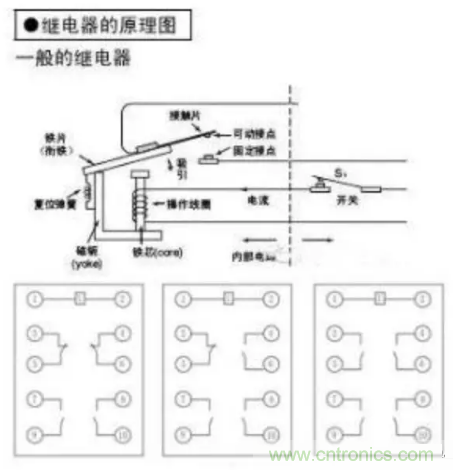

繼ji電dian器qi主zhu要yao分fen為wei一yi般ban繼ji電dian器qi和he固gu態tai繼ji電dian器qi。一yi般ban繼ji電dian器qi把ba控kong製zhi信xin號hao轉zhuan換huan成cheng機ji械xie式shi動dong作zuo的de電dian磁ci鐵tie和he開kai關guan電dian氣qi的de開kai關guan構gou成cheng。而er中zhong間jian繼ji電dian器qi是shi最zui基ji本ben的de繼ji電dian器qi。





中間繼電器接線步驟教程



1、zaimeiyouwanyongbiaodeqingkuangxia，womenyaoruhequerenhaojidianqidegongdianxianquan，zheliyouxiaojiqiao
，zaijidianqidizuoshangyouzhishi，youjiantoudefangxiangjiushikongzhifangxiang，meiyoujiantoudefangxiangjiushixianquanfangxiang
；　　

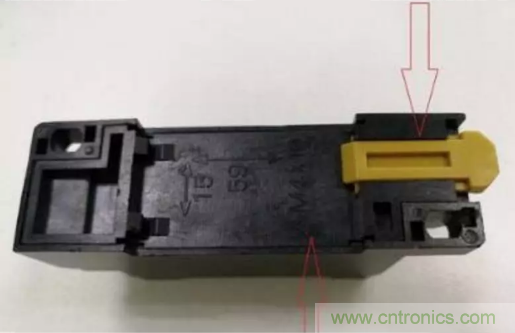

2、還有一個技巧就是在彈簧卡位方向就是線圈供電！這樣辨別後，我們開始通根據繼電器規格要求的電壓開始通電，判斷正確就可以聽到塔塔的吸合聲，正負極接對裏麵的LED還會亮！





3
、確認好線圈後

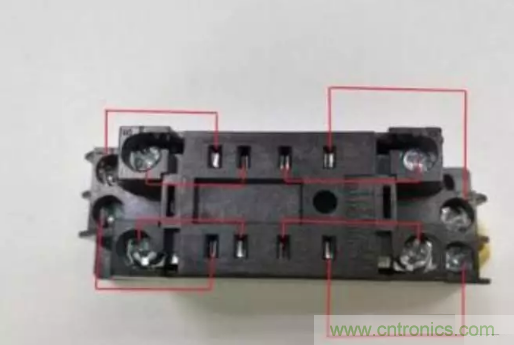

，我們開始進行開關腳位分辨
，如圖所示！

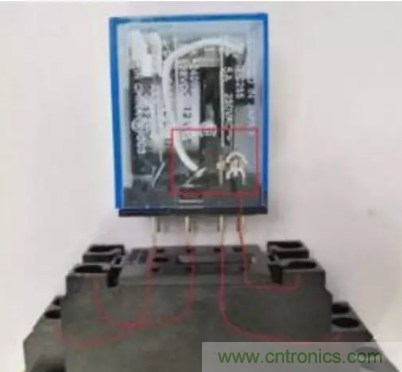

4、繼電器對好腳位插上去
，位置就如圖所示！非常簡單！　　

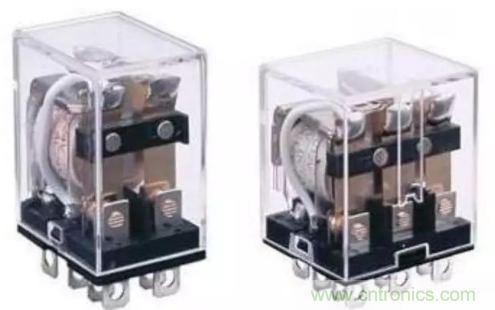

5、由於繼電器是透明的，很容易就分辨出常開常閉！　　





6
、當線圈正負極接對，裏麵的LED就會亮
，同時繼電器吸合！
