幾乎所有的MLCC電容在PCB上都會采用回流焊工藝進行安裝。然而，麵對一些苛刻的環境以及汽車級的應用，可以使用另一種PCB安裝方法：環氧樹脂膠，而不是通過焊接“粘合”上去。



用於這種環氧樹脂安裝方法的電容器與普通焊接工藝不兼容。如果使用錯誤的焊接方法來焊接它們
，會導致無法將MLCC正確安裝到電路板上。在零件組裝時, 如果這種錯誤的焊接方式沒有被發現，可能會誤導故障診斷或造成壞料。



並非所有MLCC電容的供應商都提供這種環氧樹脂安裝選項
，如Digi-Key代理的原廠中
，有四家提供該選項 - TDK, Murata, Vishay Vitramon和Knowles。



不(bu)幸(xing)的(de)是(shi)，這(zhe)些(xie)環(huan)氧(yang)樹(shu)脂(zhi)安(an)裝(zhuang)的(de)電(dian)容(rong)器(qi)沒(mei)有(you)獨(du)特(te)的(de)零(ling)件(jian)編(bian)號(hao)形(xing)式(shi)，這(zhe)使(shi)得(de)很(hen)難(nan)將(jiang)它(ta)們(men)從(cong)焊(han)接(jie)型(xing)電(dian)容(rong)器(qi)中(zhong)挑(tiao)選(xuan)出(chu)來(lai)。相(xiang)反(fan)，製(zhi)造(zao)商(shang)通(tong)常(chang)將(jiang)環(huan)氧(yang)樹(shu)脂(zhi)安(an)裝(zhuang)選(xuan)項(xiang)集(ji)成(cheng)到(dao)他(ta)們(men)的(de)正(zheng)常(chang)零(ling)件(jian)編(bian)號(hao)方(fang)案(an)中(zhong)
，也(ye)就(jiu)是(shi)說(shuo)零(ling)件(jian)編(bian)號(hao)中(zhong)通(tong)常(chang)隻(zhi)有(you)一(yi)個(ge)字(zi)母(mu)表(biao)示(shi)這(zhe)個(ge)重(zhong)要(yao)的(de)區(qu)別(bie)。如(ru)果(guo)不(bu)仔(zai)細(xi)看(kan)，可(ke)能(neng)就(jiu)會(hui)找(zhao)到(dao)錯(cuo)誤(wu)的(de)替(ti)代(dai)品(pin)。



1

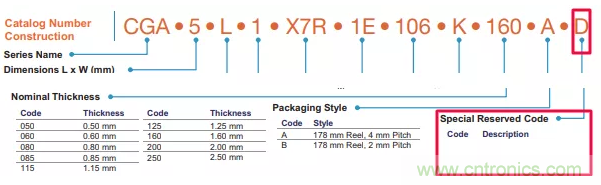

對於TDK的汽車級CGA係列的電容來說
，環氧樹脂安裝的電容隻在後綴上以一個字母"D"表示，這一般定義為“TDK內部代碼”，並可以有其他字母如“A”、“B”、“C”
、“E”等。





2

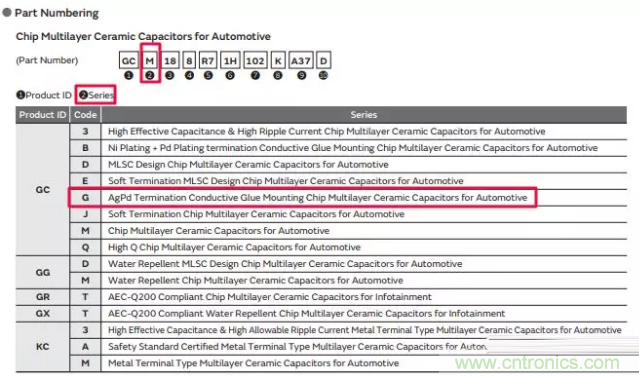

對於Murata(村田)的汽車級GCx係列的電容來說
，環氧樹脂安裝的電容以零件編號中的第三個字母"G"表示，但這個選項沒有提到"環氧樹脂"一詞。





3

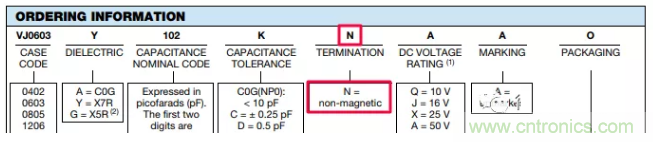

對於Vishay(威世)的VJ係列的電容器，有兩種不同的零件編號方案需要注意——老的和停產的零件編號方案將環氧樹脂安裝選項指定為“N”選項。





他們的新零件編號方案將環氧樹脂的選項指定為“E”或“F”。



4

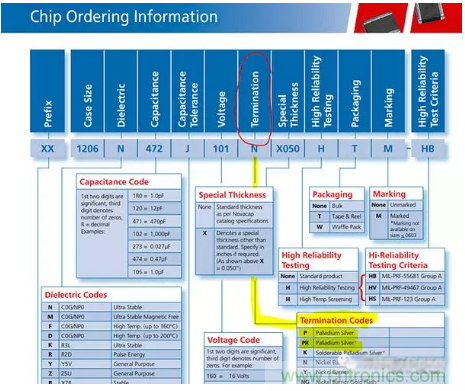

對於Knowles Novacap來說，它們的環氧樹脂安裝代碼由“P”(非RoHS)和“PR”(RoHS)指定為“鈀銀”端子。





對於TDK
、Murata 和 Vishay 產品

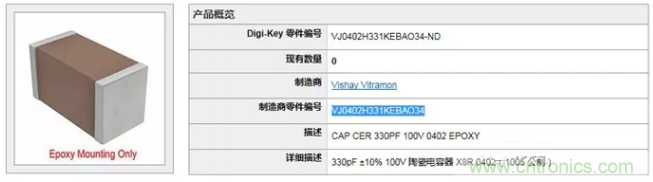

，Digi-Key正在為這些環氧樹脂安裝的電容圖片做特別的紅色標記:

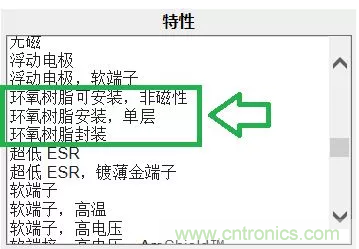

此外，有兩種選擇這些環氧樹脂安裝電容，或者過濾掉它們。若隻選擇環氧樹脂安裝選項，請在"特性"選項中選擇環氧樹脂
，如下圖所示：





這些特性標注表示環氧樹脂可安裝元件。



另外

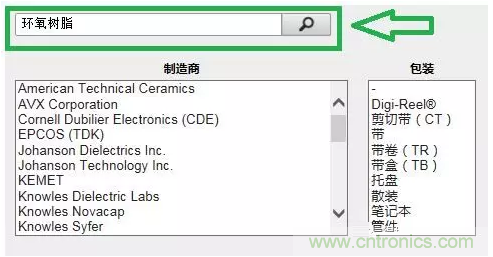

，也可以在搜索欄裏直接搜索環氧樹脂，如下麵所示。





原創： Digi-Key
