PCB工程師從菜鳥晉升老鳥需要注意的8個細節

發布時間：2019-08-08 責任編輯：xueqi

【導讀】有一句俗語叫“細節決定成敗”，PCB工程師菜鳥和老鳥之間的距離，往往也體現在一些細節中。譬如：注意PCB板邊沿的元器件擺放方向與距離，注意貼片之間的間距，注意導線或元器件與板邊的距離等。

1注意PCB板邊沿的元器件擺放方向與距離

由於一般都是用拚板來做PCB，因此在邊沿附近的器件需要符合兩個條件。

第一就是與切割方向平行（使器件的機械應力均勻，比如如果按照上圖左邊的方式來擺放，在拚板要拆分時貼片兩個焊盤受力方向不同可能導致元元件與焊盤脫落）

第二就是在一定距離之內不能布置器件（防止板子切割的時候損壞元器件）

2注意貼片之間的間距

貼片元器件之間的間距是工程師在layout時必須注意的一個問題，如果間距太小焊膏印刷和避免焊接連錫難度非常大。

距離建議如下

貼片之間器件距離要求：

同種器件：≥0.3mm

異種器件：≥0.13*h+0.3mm（h為周圍近鄰元件最大高度差）

隻能手工貼片的元件之間距離要求：≥1.5mm。

上述建議僅供參考，可按照各自公司的PCB工藝設計規範

3注意導線或元器件與板邊的距離

zhuyideshiyinxianhuoyuanqijianbunenghebanbianguojinyouqishidanmianban，yibandedanmianbanduoweizhizhiban，shoulihourongyiduanlie，ruguozaibianyuanlianxianhuofangyuanqijianjiuhuishoudaoyingxiang。

4對於IC的去耦電容的擺放

每個IC的電源端口附近都需要擺放去耦電容，且位置盡可能靠近IC的電源口，當一個芯片有多個電源口的時候，每個口都要布置去耦電容。

5對於線拐角的處理

通常線的拐角處會有粗細變化，但是在線徑粗細發生變化的時候，會發生一些反射的現象。拐角方式對於線的粗細變化情況，直角是最差的，45度角好一些，圓角是最好的。但是圓角對PCB設計來講處理比較麻煩，所以一般是看信號的敏感程度來定，一般的信號用45度角就可以了，隻有那些非常敏感的線才需要用圓角。

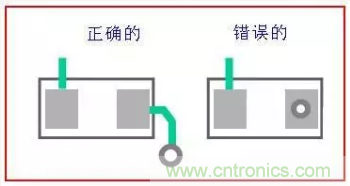

6過孔最好不要打在焊盤上

注意通孔最好不要打在焊盤上，容易引起漏錫虛焊。

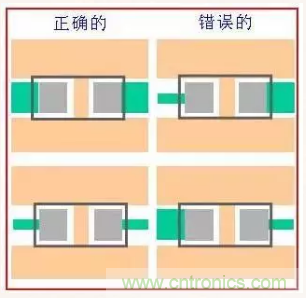

7元件焊盤兩邊引線寬度要一致

元件焊盤兩邊的引線寬度要一致

8引線比插件焊盤小的話需要加淚滴

如果導線比直插器件的焊盤小的話需要加淚滴。

加淚滴有如下接個好處：

1、避免信號線寬突然變小而造成反射，可使走線與元件焊盤之間的連接趨於平穩過渡化。

2、解決了焊盤與走線之間的連接受到衝擊力容易斷裂的問題。

3、設置淚滴也可使PCB電路板顯得更加美觀。
