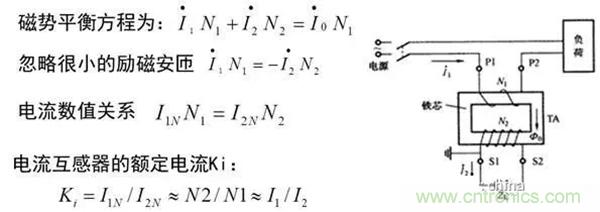

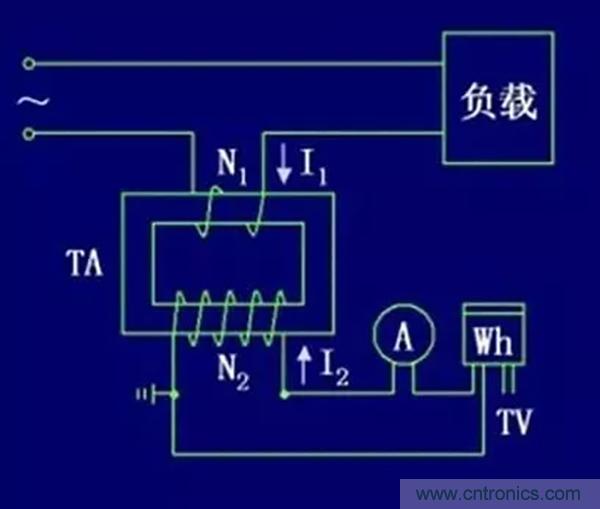

電力係統中廣泛采用的是電磁式電流互感器，它的工作原理和變壓器相似。電流互感器的原理接線如圖：





電流互感器的工作特點：



1
、一次側電流：一次繞組串聯在所測量的一次回路中，並且匝數很少。因此，一次繞組中的電流I完全取決於被測回路的負荷電流
，而與二次繞組電流大小無關。



2、二次側電流：二次繞組中的匝數N2很多，是一次繞組匝數的若幹倍。二次繞組的電流完全取決於一次繞組電流。



3
、dianliuhuganqideercihuiluzhongsuochuanjiedefuzai，shiceliangyibiaohejidianqidedianliuxianquan。tamendezukangdouxiao，yincidianliuhuganqizaizhengchanggongzuoshi，ercicejiejinyuduanluzhuangtai，zheshiyuputongdianlibianyaqidezhuyaoqubie。



當一次側流過電流I1時，在鐵芯中產生交變磁通，此磁通穿過二次繞組，產生電動勢，在二次回路中產生電流I2。





電流互感器在正常工作狀態時，二次負荷電流I2所產生的二次磁勢對一次磁勢F1有去磁作用
，因此合成磁勢F0及鐵芯中的合成磁通數值都不大。



電流互感器在正常工作時

，二次繞組絕對不允許開路。



如果運行中的電流互感器二次繞組開路，則二次磁勢等於零，而一次磁勢不變

，且全部用於激磁。此時合成磁勢Fo等於F1，比正常狀態的合成磁勢增大了許多倍，使鐵芯中的磁通急劇增加而達到飽和狀態。

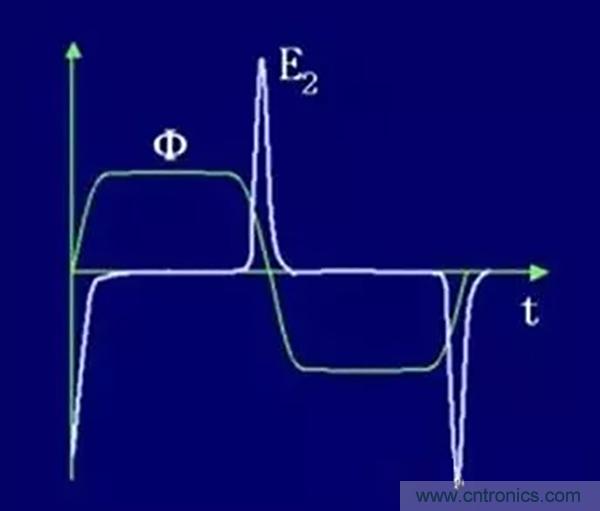

鐵tie芯xin飽bao和he，使shi隨sui時shi間jian變bian化hua的de磁ci通tong波bo形xing變bian為wei平ping頂ding波bo。在zai波bo形xing上shang升sheng和he下xia降jiang處chu，因yin磁ci通tong急ji劇ju變bian化hua在zai二er次ci繞rao組zu內nei所suo感gan應ying的de電dian勢shi可ke達da幾ji千qian伏fu甚shen至zhi更geng高gao，對dui設she備bei和he人ren員yuan是shi極ji其qi危wei險xian的de。





磁感應強度驟增
，會引起鐵芯和繞組過熱。在鐵芯中會產生剩磁，使互感器準確級變低。



電流互感器二次回路必須接地（隻能是一點接地），其目的是為了防止當一
、二次之間絕緣被破壞時
，對二次設備與人身造成危害，所以一般宜在配電裝置處經端子接地。



dianliuhuganqiyicihuilubunengjiedi，dianliuhuganqideyicihuilujiushibeicexianludezhuhuilu


，dianliuhuganqideyiciceshibunengjiedide，fouzehuizaochengyanzhongdeduanlushigu。
