陶瓷諧振器的振蕩電路與工作原理

發布時間：2019-05-14 責任編輯：xueqi

【導讀】陶瓷諧振器shiyizhongyongyuzaitedingpinlvchanshengzhendangdeyadianshitaocishebei。zhizaozhezhongshebeisuoyongdecailiaozaishengchanguochengqijianhuijifaxiezhentexing。yixiajiangweidajiajieshaotaocixiezhenqidezhendangdianluyugongzuoyuanli。

通常，振蕩電路可分為以下三種類型:

1. 正反饋電路

2. 負阻抗電路

3. 傳送時間或相位延遲電路

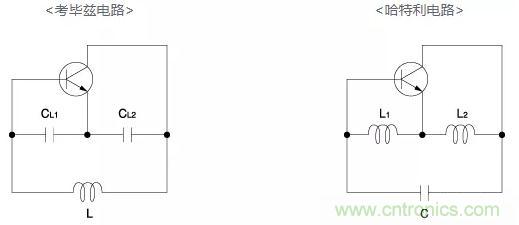

CERALOCK®、石英晶體、LC電路屬於上述第一類電路。考畢茲和哈特利電路是典型的LC正反饋電路和調諧反鍵振蕩電路，如下所示：

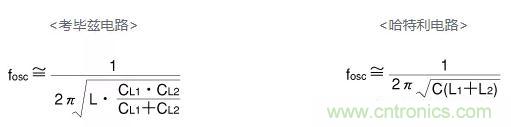

上述電路采用最基本的晶體管作為放大器。考畢茲和哈特萊電路的振蕩頻率幾乎與由L、CL1、L2組成的電路或由L1、L2組成的電路的諧振頻率相同。此類電路的振蕩頻率分別由以下公式表達。

使用LC電路中的CERALOCK®，用CERALOCK®代替LC電路中的“L”，采用“fr”至“fa”的感應係數。通常情況下，用考畢茲電路中的“L”代替CERALOCK®。

振蕩電路的工作原理描述如下。對於上圖所示的反饋電路，其振蕩條件如下:

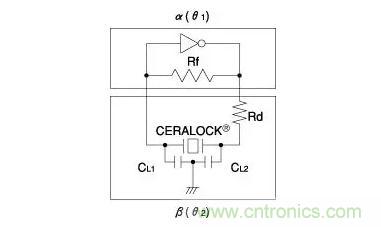

考畢茲電路采用反相放大器 (theta1=180°)，還采用反饋電路中的“L”和“C”來進行進一步反轉 (theta2=180°)。當振蕩電路采用CERALOCK®時，其工作原理同上。為了在考畢茲振蕩電路中利用CERALOCK®，通常使用逆變器。

來源：村田製作所

要采購諧振器麼，點這裏了解一下價格!
