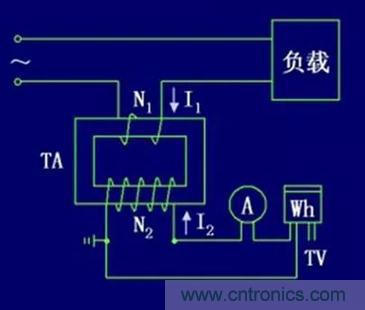

電流互感器的原理接線如圖：





電流互感器的工作特點：



1、一次側電流：一次繞組串聯在所測量的一次回路中，並且匝數很少。因此，一次繞組中的電流I完全取決於被測回路的負荷電流
，而與二次繞組電流大小無關。



2、二次側電流：二次繞組中的匝數N2很多
，是一次繞組匝數的若幹倍。二次繞組的電流完全取決於一次繞組電流。



3、電(dian)流(liu)互(hu)感(gan)器(qi)的(de)二(er)次(ci)回(hui)路(lu)中(zhong)所(suo)串(chuan)接(jie)的(de)負(fu)載(zai)，是(shi)測(ce)量(liang)儀(yi)表(biao)和(he)繼(ji)電(dian)器(qi)的(de)電(dian)流(liu)線(xian)圈(quan)。它(ta)們(men)的(de)阻(zu)抗(kang)都(dou)小(xiao)，因(yin)此(ci)電(dian)流(liu)互(hu)感(gan)器(qi)在(zai)正(zheng)常(chang)工(gong)作(zuo)時(shi)，二(er)次(ci)側(ce)接(jie)近(jin)於(yu)短(duan)路(lu)狀(zhuang)態(tai)
，這(zhe)是(shi)與(yu)普(pu)通(tong)電(dian)力(li)變(bian)壓(ya)器(qi)的(de)主(zhu)要(yao)區(qu)別(bie)。

當一次側流過電流I1時，在鐵芯中產生交變磁通
，此磁通穿過二次繞組，產生電動勢，在二次回路中產生電流I2。





電流互感器在正常工作狀態時，二次負荷電流I2所產生的二次磁勢對一次磁勢F1有去磁作用，因此合成磁勢F0及鐵芯中的合成磁通數值都不大。



電流互感器在正常工作時
，二次繞組絕對不允許開路。



如果運行中的電流互感器二次繞組開路，則二次磁勢等於零，而一次磁勢不變，且全部用於激磁。此時合成磁勢Fo等於F1

，比正常狀態的合成磁勢增大了許多倍，使鐵芯中的磁通急劇增加而達到飽和狀態。



鐵(tie)芯(xin)飽(bao)和(he)

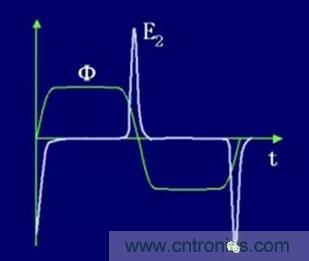

，使(shi)隨(sui)時(shi)間(jian)變(bian)化(hua)的(de)磁(ci)通(tong)波(bo)形(xing)變(bian)為(wei)平(ping)頂(ding)波(bo)。在(zai)波(bo)形(xing)上(shang)升(sheng)和(he)下(xia)降(jiang)處(chu)
，因(yin)磁(ci)通(tong)急(ji)劇(ju)變(bian)化(hua)在(zai)二(er)次(ci)繞(rao)組(zu)內(nei)所(suo)感(gan)應(ying)的(de)電(dian)勢(shi)可(ke)達(da)幾(ji)千(qian)伏(fu)甚(shen)至(zhi)更(geng)高(gao)，對(dui)設(she)備(bei)和(he)人(ren)員(yuan)是(shi)極(ji)其(qi)危(wei)險(xian)的(de)。





磁感應強度驟增，會引起鐵芯和繞組過熱。在鐵芯中會產生剩磁，使互感器準確級變低。



電流互感器二次回路必須接地（隻能是一點接地），其目的是為了防止當一、二次之間絕緣被破壞時
，對二次設備與人身造成危害，所以一般宜在配電裝置處經端子接地。



電dian流liu互hu感gan器qi一yi次ci回hui路lu不bu能neng接jie地di，電dian流liu互hu感gan器qi的de一yi次ci回hui路lu就jiu是shi被bei測ce線xian路lu的de主zhu回hui路lu，電dian流liu互hu感gan器qi的de一yi次ci側ce是shi不bu能neng接jie地di的de，否fou則ze會hui造zao成cheng嚴yan重zhong的de短duan路lu事shi故gu。
