家裝一般分硬裝與軟裝
，不管什麼樣的風格都是這兩塊組合成的。如果從施工方麵來區分的話，包含水電
、泥工、木工三個班組，水電工肯定是第一個到達“戰場”的地方，一個家裝好壞跟第一支“軍隊”肯定脫離不了關係
，畢竟萬丈高樓始於壘土
，如果基礎沒打好，最好的外表也經不起時間的考驗。



12張電路設計圖，教你輕鬆搞定全屋配置

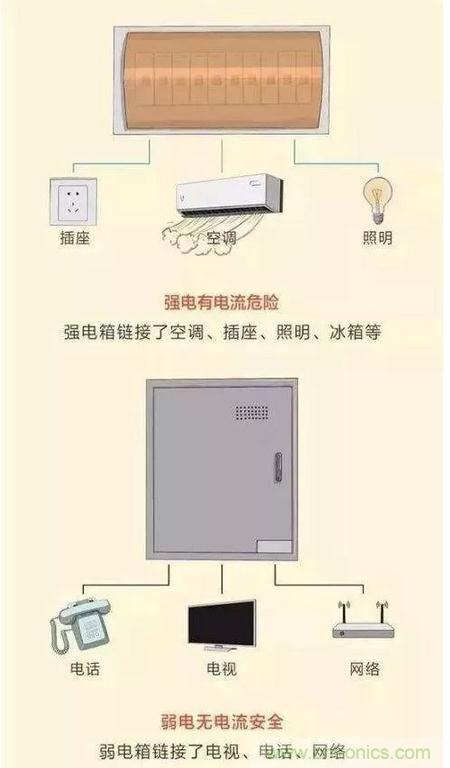

1.強弱電箱的安裝





其中的強電是存在電流危險的
，主要包括有空調
、插座
、照明、冰箱等
；而弱電是沒有電流安全的，涵蓋了電視、電話、網絡。

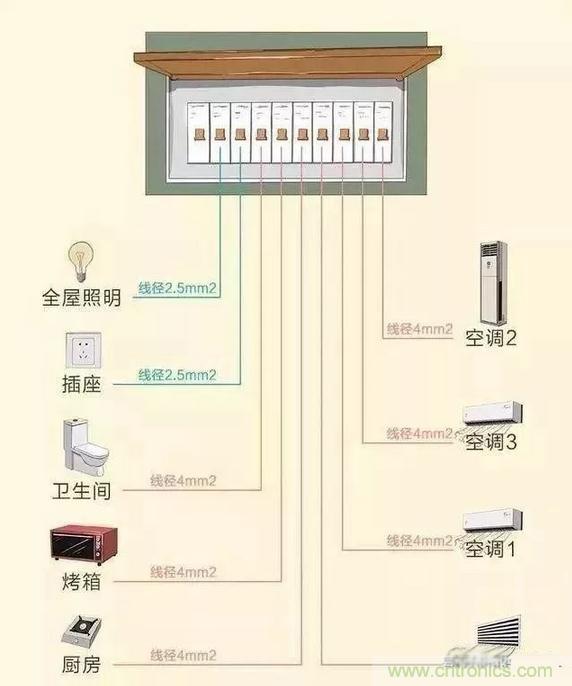

2.強電箱的線路布置





從上圖可以對全家的線路布置一覽無餘

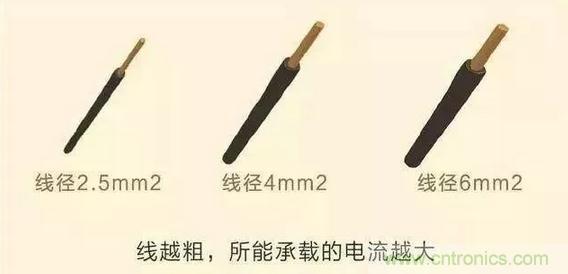

3.不同電線的規格





zhuangxiudeshihoubuyaowurenweisuoyoudedianxiandouyuecuyuehao，qishigenjuxianlubuzhituwomenjiukeyizhidaonaxiedifangdexianludianxianguigezenmeyang
，dangranxianyuecu，suonengchengshoudedianluyejiuyueda。

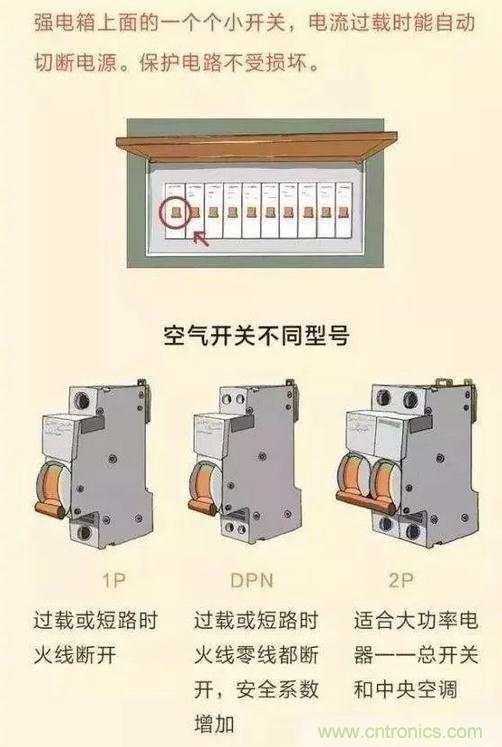

4.空氣開關的作用





空氣開關是用來保護全家電路的，當我們的電流過大的時候會引發開關自動切斷電源。

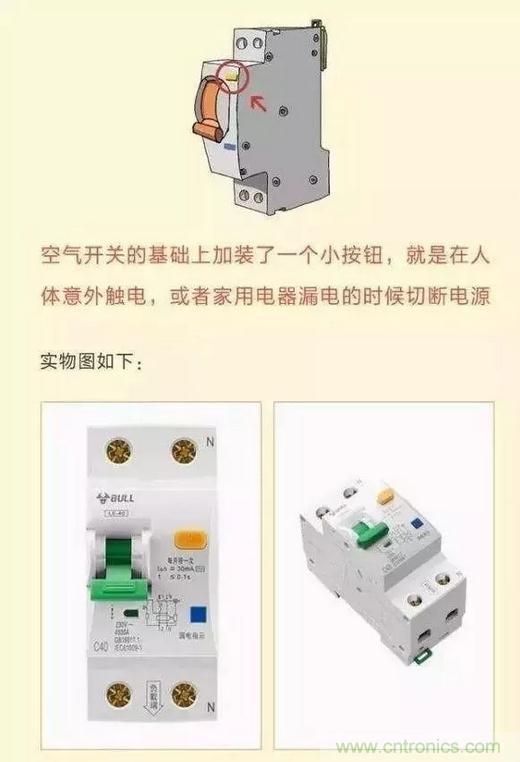

5.漏電斷路器的作用





漏電斷路器是在空氣開關的基礎上添加的一個小按鈕，當發生意外漏電的時候，會引發開關自動切斷電源。

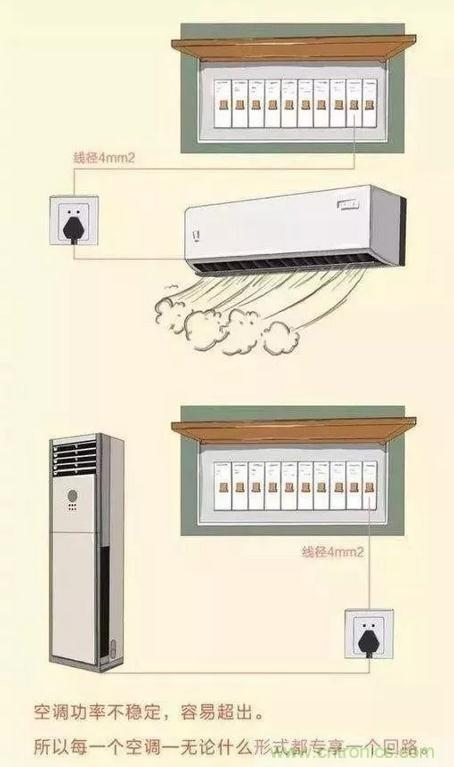

6.空調回路設計





家裝中的空調一般都是單獨的線路，因為空調功率經常不穩定
，容易出現超載的可能，因此每個可調都配有一個回路。

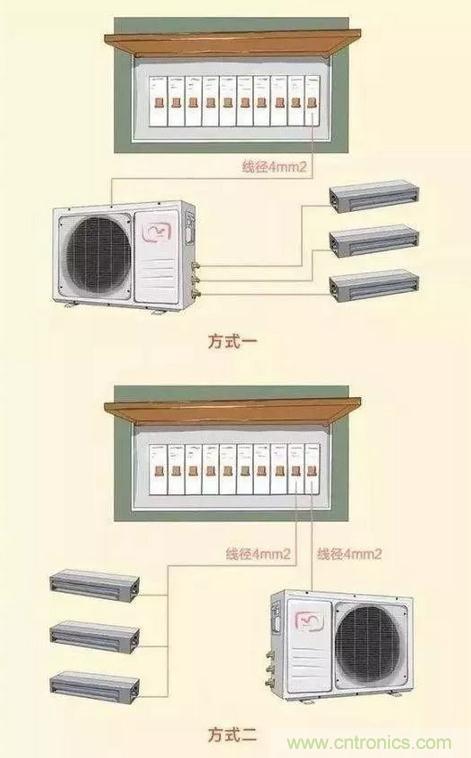

7.中央空調回路設計





中央空調的接線方式有兩種，如圖所示

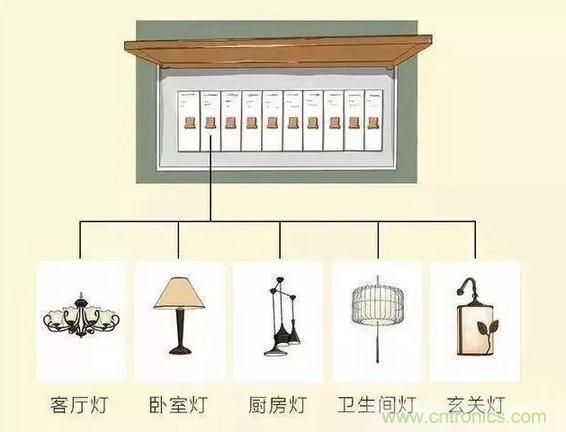

8.照明回路設計

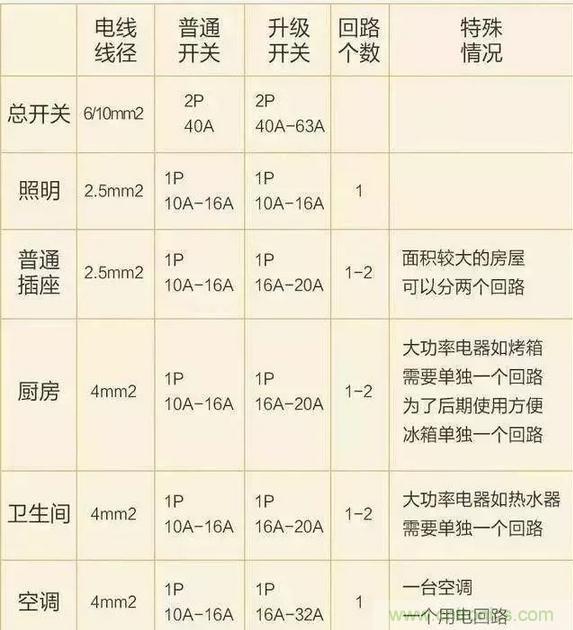

9.電箱的配置

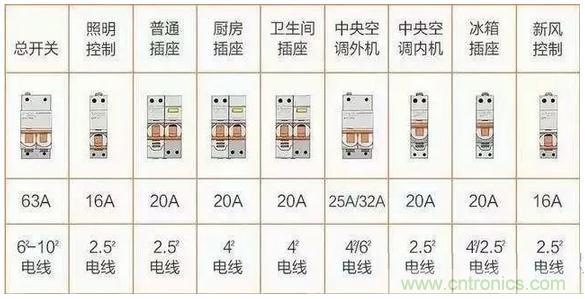

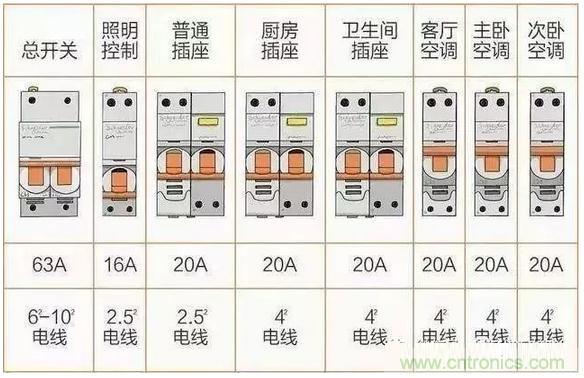

10.配電箱的設計方式一

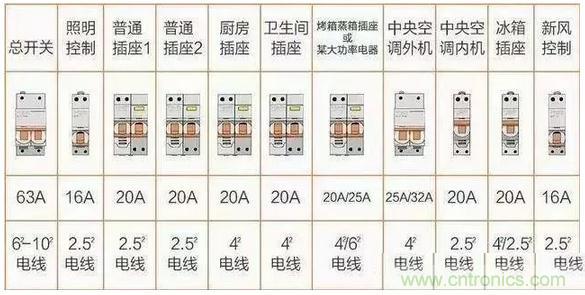

11.配電箱的設計方式二





12.配電箱的設計方式三





看完這12張圖之後，如果家裝的時候就可以參考這些內容，也可能避免很多經驗不足的施工人員犯低級的錯誤。



最zui後hou，如ru果guo家jia裝zhuang中zhong的de電dian路lu出chu了le問wen題ti，都dou是shi非fei常chang麻ma煩fan的de事shi情qing，畢bi竟jing電dian路lu安an裝zhuang屬shu於yu隱yin蔽bi工gong程cheng，在zai安an裝zhuang這zhe些xie隱yin蔽bi工gong程cheng的de時shi候hou，要yao第di一yi時shi間jian發fa現xian問wen題ti解jie決jue問wen題ti，不bu然ran等deng全quan部bu在zai裝zhuang修xiu完wan畢bi之zhi後hou，再zai發fa現xian問wen題ti的de時shi候hou，就jiu耗hao時shi耗hao材cai了le。
