一
、電阻的基本原理

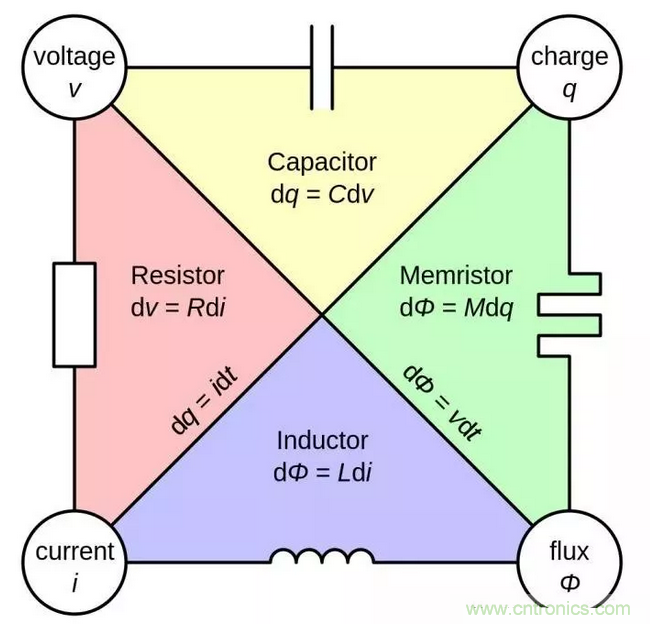

數年前，出現了第四種基本無源器件，叫憶阻器(Memristor)，代表磁通量和電荷量之間的關係。XX文庫裏也有很多資料，有興趣可以了解一下。





通常，都是根據歐姆定律來定義電阻，給電阻加一個恒定電壓
，會產生多大電流；也可以，通過焦耳定律來定義

，當電阻流過一個電流，單位時間內會產生多少熱量。

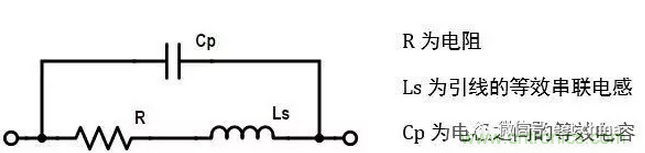

實際電阻的等效模型





同樣的，實際電阻都是非理想的，存在一定引線電感和極間電容，當應用場合頻率較高，這些因數不能忽略。

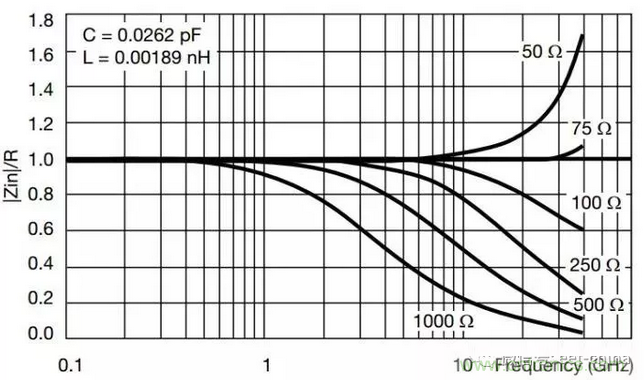

某薄膜電阻的頻率特性



上圖電阻的高頻特性非常好，可以看到極間電容隻有0.03pF，引線電感隻有0.002nH，其中75Ω的電阻可以到30GHz。我們通常使用的貼片電阻大都是厚膜電阻，性能遠達不到如此，其引線電感有幾個nH
，極間電容也有幾個pF，大多隻能用到幾百MHz或幾個GHz。

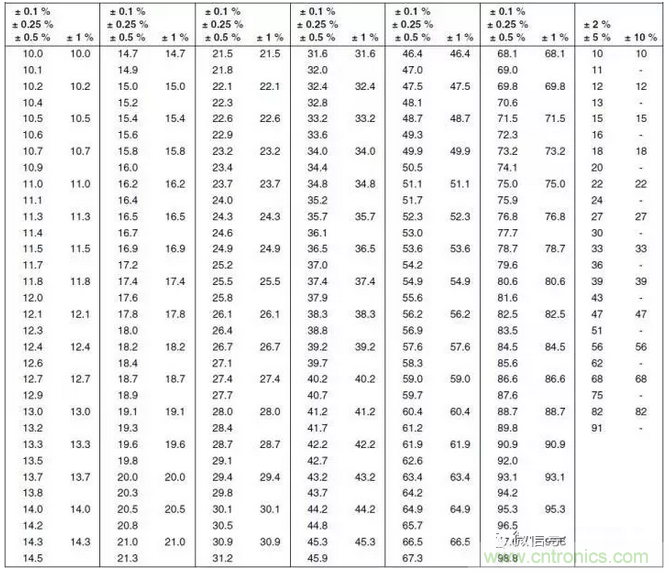

標準阻值表





通常電阻阻值都是標準
，上圖給出了不同精度(容差)的電阻的標準阻值，通常乘以10的倍數或除以10的倍數
，就可以得到所有阻值。



如何記住上述阻值表呢？其實也很簡單，注意以下三點：

不同精度的電阻對應著不同精度的係列。通常10%精度的是E12係列，2%和5%是E24係列，1%是E96係列，而0.1%、0.25%和0.5%是E192係列。

係列名中的數字代表著該係列有幾個標準阻值，通常為6的倍數。例如，E12係列有12個不同的阻值，E192係列有192個不同的阻值。

 每個係列的阻值都近似是一個等比數列，公比為10開多少次方，基數是10Ω。例如E12係列的公比是10開12次方
，E96係列的公比都是10開96次方。



有興趣的可以按照上表數一數，算一算是不是上述規律。另外，根據IEC的規定，2%精度對應是E48係列有48個阻值

，有興趣的可以算一下是哪些值。上表中

，Vishay可能不生產該係列了。



阻值標記(Marking)



通常我們使用最多的就是5%和1%的片狀電阻，一般0603以上的電阻封裝上都有標記表示電阻值。



E24係列(5%)

對於大於10Ω，通常有3位數字表示阻值，前兩個表示阻值基數，最後一位表示乘以10的幾次方。例如標記100代表10Ω
，而不是100Ω，472代表4.7kΩ。小於10Ω通常用R來表示小數點，例如2R2，表示2.2Ω。



E96係列(1%)

通常由2位數字加一個字母表示
，2位數字代表是E96係列的第幾個阻值，字母表示乘以10的幾次方，其中Y代表-1，X代表0，A代表1，B代表2，C代表3，以此類推。例如47C
，從表中數到47個阻值，是30.1，C代表乘以10的3次方，就是30.1kΩ。

另外
，對於軸向引線封裝的電阻，阻值標記都是一圈一圈的色環，具體含義如下圖所示：

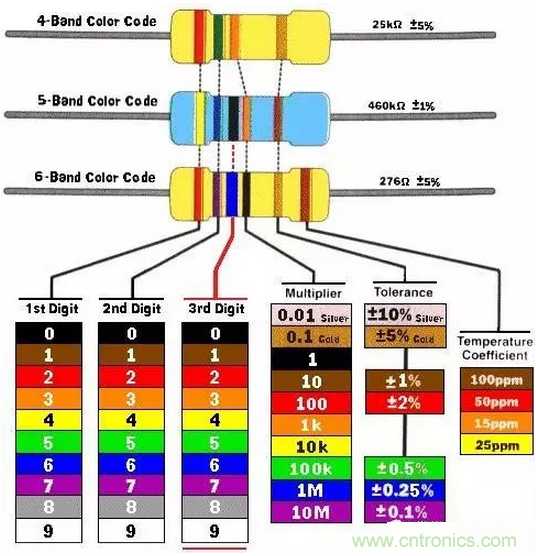

阻值色環碼



從cong左zuo往wang右you，前qian兩liang個ge或huo三san個ge環huan代dai表biao數shu字zi，接jie下xia來lai的de環huan代dai表biao乘cheng數shu，與yu前qian麵mian的de數shu字zi相xiang乘cheng便bian是shi阻zu值zhi。再zai接jie下xia來lai的de環huan代dai表biao電dian阻zu的de容rong差cha，最zui後hou就jiu是shi電dian阻zu的de溫wen度du係xi數shu。



二
、電阻的工藝與結構電阻的工藝種類繁多
，可以根據阻值是否可以變化，分成兩大類介紹：

固定電阻

可變電阻



2.1 固gu定ding電dian阻zu固gu定ding電dian阻zu，顧gu名ming思si義yi就jiu是shi電dian阻zu值zhi是shi定ding值zhi，不bu可ke變bian。大da多duo數shu時shi候hou，我wo們men使shi用yong的de電dian阻zu都dou是shi固gu定ding值zhi的de。可ke以yi根gen據ju封feng裝zhuang的de不bu同tong大da致zhi再zai分fen類lei



2.1.1 軸向引線電阻(Axial Leaded Resistor)

軸線引線電阻通常都是圓柱形，兩個外電極是圓柱體兩端的軸向導線
，根據材料和工藝的不同還可以再分為多種。

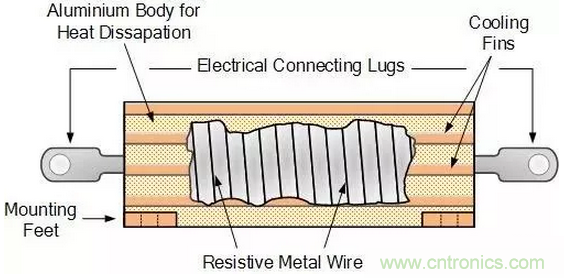

繞線電阻(Wire Wound Resistor)





繞線電阻是將鎳鉻合金導線繞在氧化鋁陶瓷基底上，一圈一圈控製電阻大小。繞線電阻可以製作為精密電阻

，容差可以到0.005%，同(tong)時(shi)溫(wen)度(du)係(xi)數(shu)非(fei)常(chang)低(di)

，缺(que)點(dian)是(shi)繞(rao)線(xian)電(dian)阻(zu)的(de)寄(ji)生(sheng)電(dian)感(gan)比(bi)較(jiao)大(da)，不(bu)能(neng)用(yong)於(yu)高(gao)頻(pin)。繞(rao)線(xian)電(dian)阻(zu)的(de)體(ti)積(ji)可(ke)以(yi)做(zuo)的(de)很(hen)大(da)，然(ran)後(hou)加(jia)外(wai)部(bu)散(san)熱(re)器(qi)，可(ke)以(yi)用(yong)作(zuo)大(da)功(gong)率(lv)電(dian)阻(zu)。

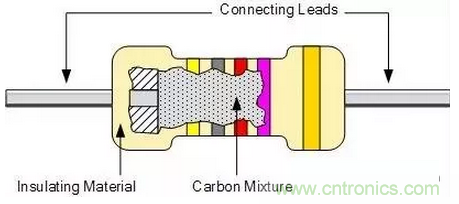

碳合成電阻(Carbon Composition Resistor)





碳tan合he成cheng電dian阻zu主zhu要yao是shi由you碳tan粉fen末mo和he粘zhan合he劑ji一yi起qi燒shao結jie成cheng圓yuan柱zhu型xing的de電dian阻zu體ti，其qi中zhong碳tan粉fen末mo的de濃nong度du決jue定ding了le電dian阻zu值zhi的de大da小xiao，在zai兩liang端duan加jia鍍du錫xi銅tong引yin線xian

，最zui後hou封feng裝zhuang成cheng型xing。碳tan合he成cheng電dian阻zu工gong藝yi簡jian單dan

，原yuan材cai料liao也ye容rong易yi獲huo得de，所suo以yi價jia格ge最zui便bian宜yi。但dan是shi碳tan合he成cheng電dian阻zu的de性xing能neng不bu太tai好hao，容rong差cha比bi較jiao大da(也就是做不了精密電阻)，溫度特性不好
，通常噪聲比較大。碳合成電阻耐壓性能較好
，由於內部是可以看作是碳棒，基本不會被擊穿導致被燒毀。

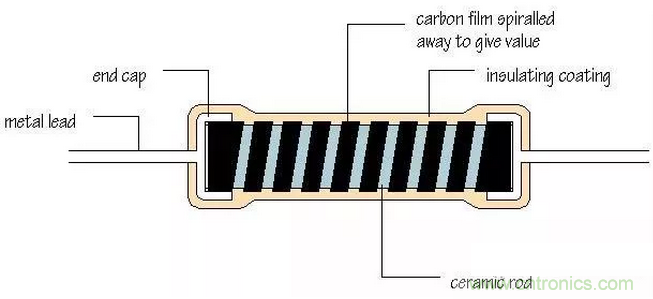

碳膜電阻(Carbon Film Resistor)





碳膜電阻主要是在陶瓷棒上形成一層碳混合物膜，例如直接塗一層，碳膜的厚度和其中碳濃度可以控製電阻的大小
；為了更加精確的控製電阻
，可以在碳膜上加工出螺旋溝槽，螺旋越多電阻越大；最後加金屬引線

，樹脂封裝成型。碳膜電阻的工藝更加複雜一點，可以做精密電阻，但由於碳質的原因，還是溫度特性不太好。

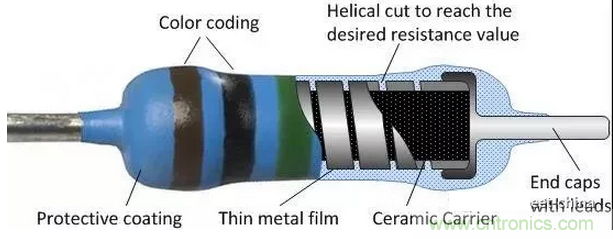

金屬膜電阻(Metal Film Resistor)





與yu碳tan膜mo電dian阻zu結jie構gou類lei似si，金jin屬shu膜mo電dian阻zu主zhu要yao是shi利li用yong真zhen空kong沉chen積ji技ji術shu在zai陶tao瓷ci棒bang上shang形xing成cheng一yi層ceng鎳nie鉻ge合he金jin鍍du膜mo
，然ran後hou在zai鍍du膜mo上shang加jia工gong出chu螺luo旋xuan溝gou槽cao來lai精jing確que控kong製zhi電dian阻zu。金jin屬shu膜mo電dian阻zu可ke以yi說shuo是shi性xing能neng比bi較jiao好hao的de電dian阻zu
，精jing度du高gao，可ke以yi做zuoE192係列，然後溫度特性好，噪聲低，更加穩定。

Metal film resistor Â

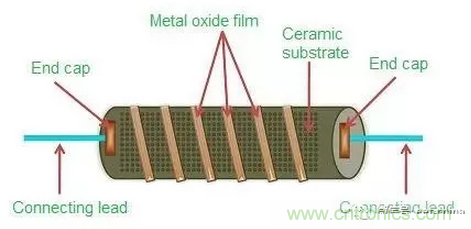

金屬氧化物膜電阻(Metal Oxide Film Resistor)



上圖出自Metal oxide film resistor Â



yujinshumodianzujiegouleisi，jinshuyanghuawumozhuyaoshizaitaocibangxingchengyicengxiyanghuawumo
，weilezengjiadianzu

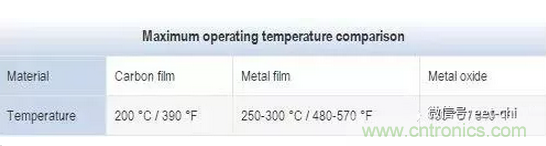

，keyizaixiyanghuawumoshangjiayicengtiyanghuawumo，ranhouzaiyanghuawumoshangjiagongchuluoxuangoucaolaijingquekongzhidianzu。jinshuyanghuawumodianzuzuidadeyoushijiushinaigaowen。



上圖出自Metal oxide film resistor Â



2.1.2 片狀電阻

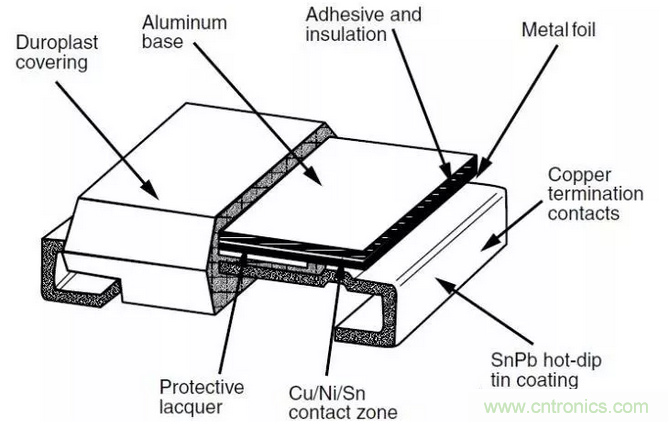

金屬箔電阻(Metal Foil Resistor)





金(jin)屬(shu)箔(bo)電(dian)阻(zu)是(shi)通(tong)過(guo)真(zhen)空(kong)熔(rong)煉(lian)形(xing)成(cheng)鎳(nie)鉻(ge)合(he)金(jin)，然(ran)後(hou)通(tong)過(guo)滾(gun)碾(nian)的(de)方(fang)式(shi)製(zhi)作(zuo)成(cheng)金(jin)屬(shu)箔(bo)

，再(zai)將(jiang)金(jin)屬(shu)箔(bo)黏(nian)合(he)在(zai)氧(yang)化(hua)鋁(lv)陶(tao)瓷(ci)基(ji)底(di)上(shang)
，再(zai)通(tong)過(guo)光(guang)刻(ke)工(gong)藝(yi)來(lai)控(kong)製(zhi)金(jin)屬(shu)箔(bo)的(de)形(xing)狀(zhuang)，從(cong)而(er)控(kong)製(zhi)電(dian)阻(zu)。金(jin)屬(shu)箔(bo)電(dian)阻(zu)是(shi)目(mu)前(qian)性(xing)能(neng)可(ke)以(yi)控(kong)製(zhi)到(dao)最(zui)好(hao)的(de)電(dian)阻(zu)。

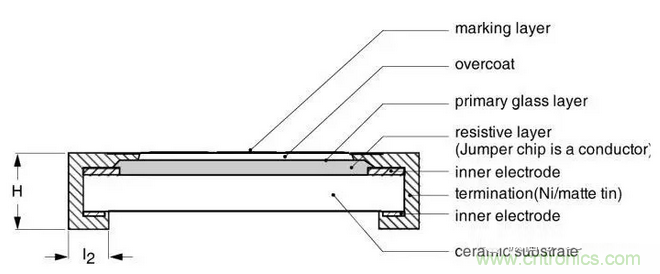

厚膜電阻(Thick Film Resistor)





厚(hou)膜(mo)電(dian)阻(zu)采(cai)用(yong)的(de)絲(si)網(wang)印(yin)刷(shua)法(fa)
，就(jiu)是(shi)再(zai)陶(tao)瓷(ci)基(ji)底(di)上(shang)貼(tie)一(yi)層(ceng)鈀(ba)化(hua)銀(yin)電(dian)極(ji)，然(ran)後(hou)在(zai)電(dian)極(ji)之(zhi)間(jian)印(yin)刷(shua)一(yi)層(ceng)二(er)氧(yang)化(hua)釕(liao)作(zuo)為(wei)電(dian)阻(zu)體(ti)。厚(hou)膜(mo)電(dian)阻(zu)的(de)電(dian)阻(zu)膜(mo)通(tong)常(chang)比(bi)較(jiao)厚(hou)

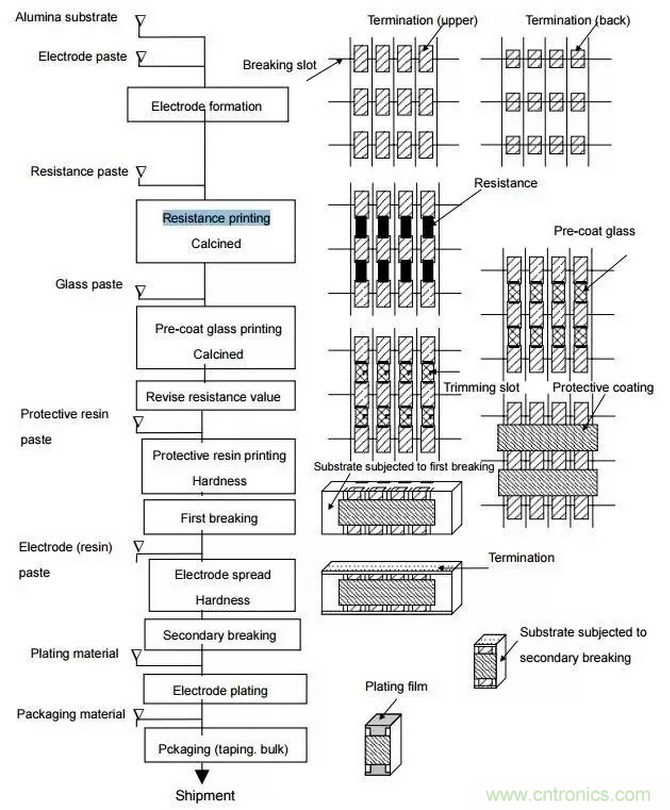

，大(da)約(yue)100微米。具體工藝流程如下圖所示。





厚膜電阻是目前應用最多的電阻
，價格便宜

，容差有5%和1%，絕大多數產品中使用的都是5%和1%的片狀厚膜電阻。

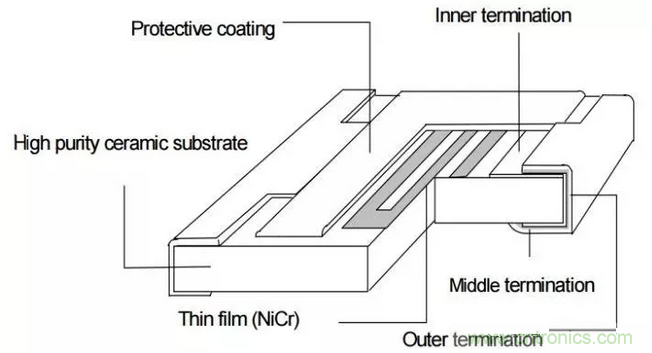

薄膜電阻(Thin Film Resistor)





薄膜電阻就是氧化鋁陶瓷基底上通過真空沉積形成鎳化鉻薄膜，通常隻有0.1um厚

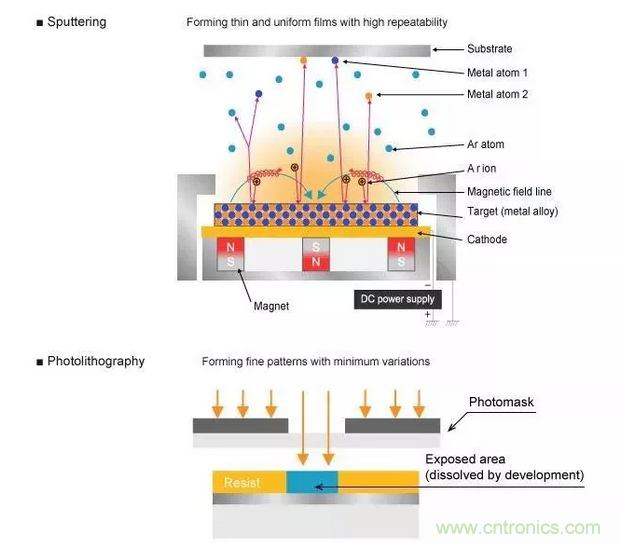

，隻有厚膜電阻的千分之一，然後通過光刻工藝將薄膜蝕刻成一定的形狀。Thin Film工(gong)藝(yi)在(zai)此(ci)前(qian)電(dian)容(rong)和(he)電(dian)感(gan)的(de)文(wen)章(zhang)中(zhong)已(yi)經(jing)提(ti)到(dao)過(guo)多(duo)次(ci)了(le)，光(guang)刻(ke)工(gong)藝(yi)十(shi)分(fen)精(jing)確(que)，可(ke)以(yi)形(xing)成(cheng)複(fu)雜(za)的(de)形(xing)狀(zhuang)
，因(yin)此(ci)
，薄(bo)膜(mo)電(dian)容(rong)的(de)性(xing)能(neng)可(ke)以(yi)控(kong)製(zhi)的(de)很(hen)好(hao)。



上圖出自panasonic chip resistors



2.2 可變電阻



可變電阻就是電阻值可以變化，可以有兩種：一是可以手動調整阻值的電阻
；另一種就是電阻值可以根據其他物理條件而變化。



2.2.1 可調電阻



上shang中zhong學xue的de時shi候hou，應ying該gai都dou使shi用yong過guo滑hua動dong變bian阻zu器qi做zuo實shi驗yan，動dong一yi動dong滑hua動dong變bian阻zu器qi
，小xiao燈deng泡pao可ke以yi變bian亮liang或huo變bian暗an。滑hua動dong變bian阻zu器qi就jiu是shi可ke調tiao電dian阻zu，原yuan理li都dou是shi一yi樣yang的de。



可調電阻
，通常分成了三種：



Potentiometer



電(dian)位(wei)器(qi)或(huo)分(fen)壓(ya)計(ji)，這(zhe)是(shi)一(yi)種(zhong)三(san)端(duan)口(kou)器(qi)件(jian)。電(dian)位(wei)器(qi)被(bei)中(zhong)間(jian)抽(chou)頭(tou)分(fen)成(cheng)兩(liang)個(ge)電(dian)阻(zu)，通(tong)過(guo)中(zhong)間(jian)抽(chou)頭(tou)可(ke)以(yi)改(gai)變(bian)兩(liang)個(ge)電(dian)阻(zu)的(de)阻(zu)值(zhi)，就(jiu)可(ke)以(yi)改(gai)變(bian)分(fen)得(de)的(de)電(dian)壓(ya)。



Rheostat



變阻器，其實就是電位器，唯一的區別就是變阻器隻需要用到兩個端口，純粹一個可以精確調整阻值的電阻。



Trimmer



微調器
，其實也是電位器
，隻不過不需要經常調整，例如設備出廠的時候調整一下即可，通常需要用螺絲刀等特殊工具才能調整。



2.2.2 敏感電阻



敏感電阻是一類敏感元件，這類電阻大都對某種物理條件特別敏感，該物理條件一變化
，電阻值就會隨著變化，通常可以用作傳感器， 例如光敏電阻

、濕敏電阻、磁敏電阻等等。在電路設計應用比較多的應該是熱敏電阻和壓敏電阻，常用作保護器件。

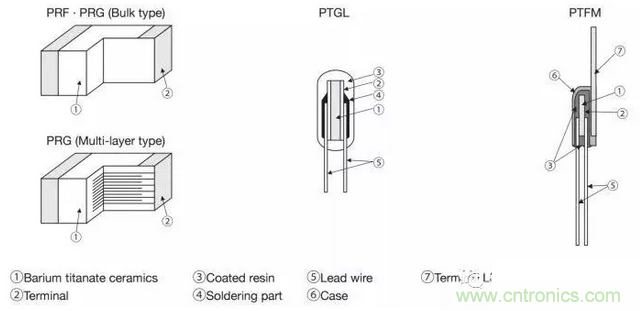

熱敏電阻



上圖出自Murata Application Manual - PTC



PTC就是正溫度係數電阻，通常有兩種：一種是陶瓷材料，叫CPTC，適用於高電壓大電流場合；另一種是高分子聚合物材料，叫PPTC，適用於低電壓小電流場合。



陶瓷PTC，其電阻材料是一種多晶體陶瓷，是碳酸鋇
、二氧化鈦等多種材料的混合物燒結而成。PTC溫度係數具有很強的非線性
，當溫度超過一定閾值時電阻會變得很大，相當於斷路
，從而可以起到短路和過流保護的作用。



同時還有負溫度係數電阻，即NTC就不詳細介紹了。

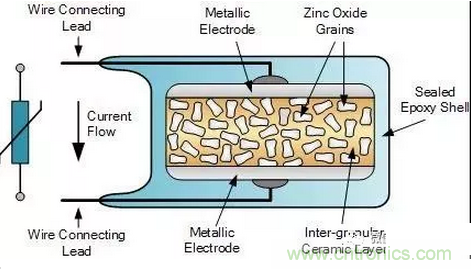

壓敏電阻



上圖出自Varistor and the Metal Oxide Varistor Tutorial



壓敏電阻通常都是金屬氧化物可變電阻

，即Metal Oxide Varistor(MOV)，其電阻材料是氧化鋅顆粒和陶瓷顆粒混合後一起燒結成型。MOV的特性就是當電壓超過一定閾值的時候
，電阻迅速下降
，可以通過大電流，因此可以用於浪湧防護和過壓保護。



將氧化鋅陶瓷采用和MLCC類似的工藝製作成多層型壓敏電阻，即 MLV。MLV封裝較小，通常是片狀的，額定電壓和通流能力都比MOV小很多，適用於低壓直流場合。



三
、電阻的應用與選型



電阻的廠商主要有國巨、鬆下
、羅姆、威世、還有國內的風華高科等等。



3.1 dianzudeyingyongjibenshangmeiyoudianlubanhuibuyongdianzu，renhedianlubanshangshiyongzuiduodeqijianjiushidianronghedianzu。gezhongshangxialadianzu
，fankuidianzudengdeng。shuipingyouxian

，jiandanjiangshuyixia。



熱效應



根據焦耳定律，電流流過電阻就會發熱。電阻的熱效應的應用也有很多，電熱毯、電火桶、電水壺。

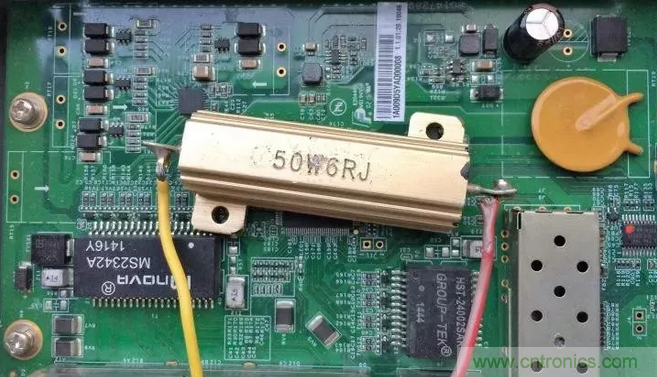

對於一些室外應用的電子設備，特別對於一些集成有高性能CPU的SOC，對dui工gong作zuo溫wen度du要yao求qiu很hen苛ke刻ke
，大da都dou隻zhi能neng滿man足zu商shang業ye級ji應ying用yong，大da冬dong天tian在zai東dong北bei，零ling下xia三san十shi多duo度du
，溫wen度du太tai低di，很hen可ke能neng開kai不bu了le機ji。通tong常chang都dou會hui加jia一yi個ge大da功gong率lv電dian阻zu做zuo預yu加jia熱re功gong能neng，當dang溫wen度du上shang來lai後hou
，設she備bei啟qi動dong了le再zai關guan掉diao。之zhi所suo有you關guan掉diao

，因yin為wei設she備bei自zi己ji工gong作zuo的de功gong耗hao也ye會hui發fa熱re
，可ke以yi保bao持chi溫wen度du。





作zuo為wei硬ying件jian工gong程cheng師shi
，經jing常chang要yao跑pao到dao環huan境jing實shi驗yan室shi去qu定ding位wei問wen題ti。為wei了le複fu現xian一yi個ge高gao溫wen問wen題ti，需xu要yao跑pao到dao環huan境jing實shi驗yan室shi搭da測ce試shi環huan境jing，關guan鍵jian溫wen箱xiang就jiu那na麼me幾ji個ge，還hai要yao預yu約yue，經jing常chang要yao排pai隊dui太tai麻ma煩fan了le。於yu是shi我wo就jiu自zi己ji作zuo了le一yi個ge再zai簡jian單dan不bu過guo的de定ding位wei神shen器qi，就jiu是shi給gei水shui泥ni電dian阻zu焊han一yi個geDC電dian源yuan座zuo子zi，然ran後hou插cha各ge種zhong電dian源yuan適shi配pei器qi，調tiao整zheng溫wen度du。然ran後hou往wang某mou某mou芯xin片pian上shang放fang個ge幾ji分fen鍾zhong，沒mei有you問wen題ti
，再zai換huan一yi個ge，問wen題ti複fu現xian
，問wen題ti聚ju焦jiao到dao某mou個ge芯xin片pian上shang
，在zai自zi己ji的de工gong位wei上shang就jiu完wan成cheng高gao溫wen問wen題ti的de定ding位wei。



零歐姆電阻



零歐姆電阻也叫跳線電阻(Jumper)。在(zai)電(dian)路(lu)設(she)計(ji)中(zhong)，為(wei)了(le)調(tiao)試(shi)方(fang)便(bian)或(huo)者(zhe)作(zuo)兼(jian)容(rong)設(she)計(ji)經(jing)常(chang)使(shi)用(yong)。例(li)如(ru)在(zai)作(zuo)預(yu)研(yan)設(she)計(ji)時(shi)，為(wei)了(le)調(tiao)試(shi)時(shi)能(neng)測(ce)試(shi)芯(xin)片(pian)的(de)每(mei)組(zu)電(dian)源(yuan)的(de)工(gong)作(zuo)電(dian)流(liu)

，通(tong)常(chang)需(xu)要(yao)用(yong)零(ling)歐(ou)姆(mu)電(dian)阻(zu)將(jiang)電(dian)源(yuan)分(fen)成(cheng)多(duo)路(lu)。

使用零歐姆電阻時，最常遇到的問題就是功耗怎麼算，如何判斷選擇的電阻是否滿足要求
？

此時，就需要從電阻的規格書中獲取相關參數

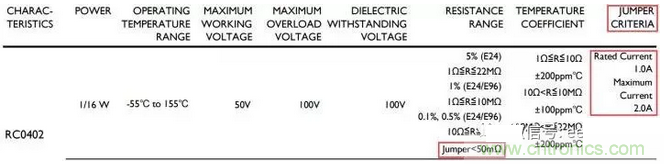

，從下圖可以看出RC0402的零歐姆電阻，其電阻值不會超過50mΩ，額定電流不超過1A
，由此就可以判斷電阻是否滿足設計要求。通常0402的零歐姆電阻都可以滿足1A以下的電流要求。



原圖截自GENERAL PURPOSE CHIP RESISTORS - Yageo



限流



有些時候電路中需要一組幾十毫安的電源
，但是其電壓在電路中其他地方都用不到，此時單獨弄一組DCDC或者LDO都不太合適，因為電流太小。此時可以使用穩壓管穩壓電路。



分壓



分壓例如ADC采樣電路，DCDC輸出電壓反饋
，電平轉換等等。



匹配電阻



對於高速信號，PCB走(zou)線(xian)需(xu)要(yao)考(kao)慮(lv)傳(chuan)輸(shu)線(xian)模(mo)型(xing)，要(yao)保(bao)證(zheng)阻(zu)抗(kang)匹(pi)配(pei)
，防(fang)止(zhi)信(xin)號(hao)反(fan)射(she)會(hui)影(ying)響(xiang)信(xin)號(hao)完(wan)整(zheng)性(xing)。阻(zu)抗(kang)匹(pi)配(pei)就(jiu)是(shi)保(bao)證(zheng)負(fu)載(zai)阻(zu)抗(kang)與(yu)傳(chuan)輸(shu)線(xian)的(de)特(te)征(zheng)阻(zu)抗(kang)相(xiang)等(deng)以(yi)消(xiao)除(chu)反(fan)射(she)。最(zui)常(chang)用(yong)最(zui)簡(jian)單(dan)的(de)就(jiu)是(shi)源(yuan)端(duan)串(chuan)聯(lian)匹(pi)配(pei)
，即(ji)在(zai)信(xin)號(hao)源(yuan)端(duan)串(chuan)聯(lian)一(yi)個(ge)電(dian)阻(zu)，該(gai)電(dian)阻(zu)和(he)源(yuan)內(nei)阻(zu)之(zhi)和(he)等(deng)於(yu)傳(chuan)輸(shu)線(xian)特(te)征(zheng)阻(zu)抗(kang)

，這(zhe)樣(yang)即(ji)使(shi)負(fu)載(zai)端(duan)不(bu)匹(pi)配(pei)，信(xin)號(hao)反(fan)射(she)回(hui)來(lai)會(hui)被(bei)源(yuan)端(duan)信(xin)號(hao)
，不(bu)會(hui)再(zai)次(ci)反(fan)射(she)。



此外，還有各種非線性的靈敏電阻，可以用作傳感器、保護電路等等。



3.2 電阻的選型選型簡單的說，就是根據器件的規格書
，提取關鍵參數，判斷是否滿足應用的要求。



3.2.1 固定值電阻

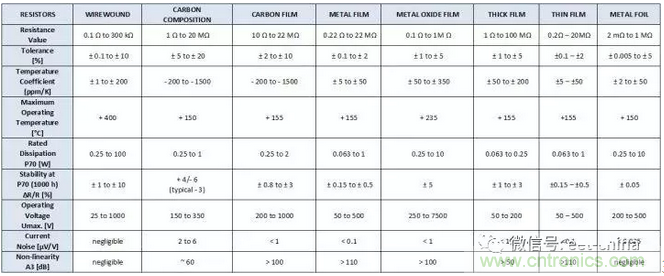

常見類型的電阻的主要參數的對比如下圖所示，出貨量最大的應該是厚膜電阻和金屬膜電阻。





3.2.2 熱敏電阻



PTC在電路中的主要作用和保險絲類似，就是過流保護
，區別就是保險絲是一次性的，而PTC是可恢複的，而很多時候換保險絲是不可接受的，影響客戶體驗。PTC也屬於安規器件，通常要求通過UL1439認證。

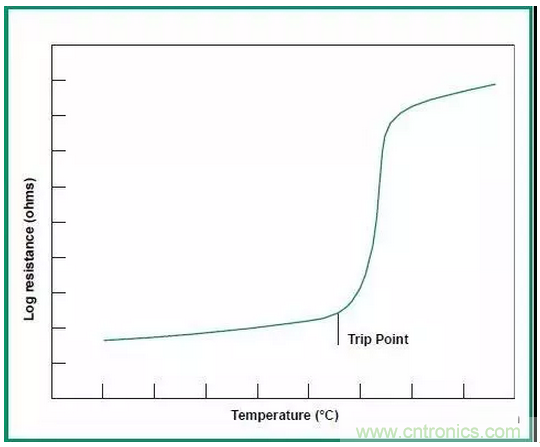

上圖是PTC的阻抗溫度特性，當過流的時候PTC發熱，溫度迅速上升
，PTC的阻抗迅速變大
，形成斷路
，斷路後電流下降，發熱減少
，溫度下降，PTC恢複低阻抗。因此，PTC非常適合短時過流。

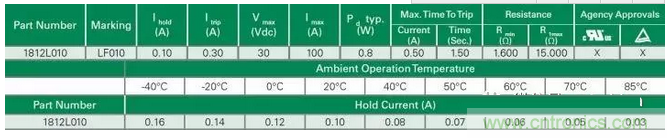

保持電流



選用PTC的時候，首先要考慮設計工作電流
，不能超過PTC保持電流
，此時PTC可以保持低阻抗狀態。PTC的保持電流會隨著工作溫度的升高而降低，因此，工作溫度時需要考慮的重要因素。



動作電流



動作電流，即PTC進入高阻抗狀態
，斷路保護的電流。



額定電壓



即PTC能承受的最大電壓，超過額定電壓
，PTC可能會被擊穿短路，進而引起燒毀。因此
，設計時要考慮各種情況下PTC的工作電壓不能超過其額定電壓。



當PTC斷路保護的時候，會承受整個電源電壓
，PTC選型的時候
，額定電壓要大於電源電壓。通常考慮降額到80%，即電源電壓12V，要選擇耐壓15V以上的PTC。



在電源輸入端口，需要考慮浪湧防護，此時要考慮最大的浪湧電流，乘以PTC的電阻
，即PTC承受的浪湧電壓，不能超過PTC額定電壓。



額定電流



即在額定電壓下，PTC能承受的最大短路電流，短路電流超過額定電流
，PTC將會損壞。



直流電阻



PTC直流電阻的存在，會使PTC存在一定的直流壓降，設計時要注意壓降後的電源電壓要滿足要求。



和保險絲相比
，PTC的額定電壓和額定電流都小很多，而PTC的直流阻抗通常是保險絲的兩部左右。PTC保護的時候，實際是高電阻狀態，因此會有毫安級的漏電流，而保險絲是熔斷機製，切斷電流通路，基本不存在漏電流。



3.2.3 壓敏電阻



壓敏電阻的特性與穩壓二極管(Zener diode)
、TVS類似，都屬於鉗位型器件，主要用於防護電路瞬態過壓，例如浪湧。

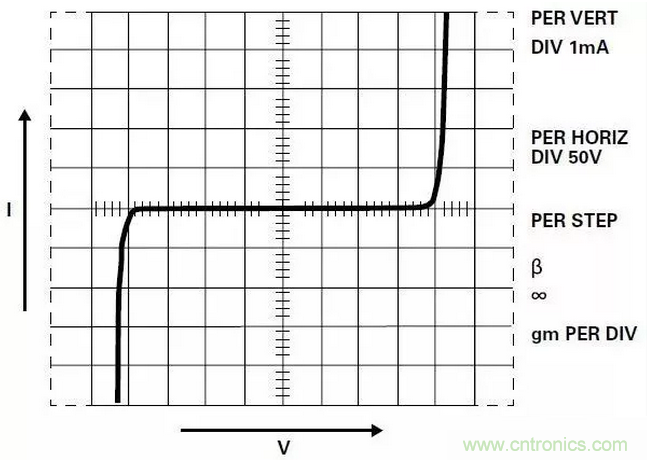

MOV的理想伏安特性



選擇防護器件


，主要考慮兩個方麵：一是防護器件在正常工作條件下不能動作或者損壞，二是在設計範圍內的異常情況下要能起到保護電路的作用，即防護能力。





額定工作電壓



額定工作電壓可以認為是MOV能保持高阻抗狀態的最高持續工作電壓。根據應用場合
，MOV可以分為交流和直流兩種，兩種場合用的器件規格是不一樣。用於直流場合的MOV通常不能用於交流場合。

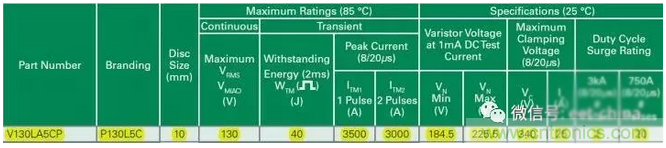

MOV的額定工作電壓，交流場合考慮交流額定電壓，即Vrms或Vm(ac)，上圖中的器件可以有效值130V的交流電中正常工作。超過這個電壓
，MOV可能動作或者損壞，導致電路無法工作。



主要用於防護瞬態高壓，持續的過高電壓會導致MOV損壞。



鉗位電壓



MOVshiqianweixingqijian
，yudaoshuntaigaoyashi

，zukanghuixiajiang
，tongguodadianliu，shuntaigaoyahuibeiyizhi
，danbuhuijiangweiling，ershiyiranbaochixiangduigaoya，tongchangshiedinggongzuodianyade2到3倍。選擇MOV時，要注意鉗位電壓不能超過被防護器件的最高耐壓
，超過時，需要采用多級防護，例如後級加一個大功率電阻去耦
，再加一顆TVS
，利用TVS的低鉗位電壓進一步減小殘壓。



最大脈衝電流



雷擊或者感性負載切換等等，會產生很大浪湧電流，MOV除了鉗位住高壓以外，還需要泄放浪湧電流。

MOV能否承受住浪湧電流，主要和一段時間內MOV承受的能量大小有關，能量過大
，MOV過熱燒毀。能量的大小
，和浪湧的波形和數目有關
，通常，器件的浪湧能力都按8/20us波形能測試。上圖中的MOV，單個3500A的8/20us的浪湧脈衝，連續2個3000A的8/20us的浪湧脈衝

，連續20個750A的8/20us的浪湧脈衝。

此外，MOV的寄生電容比較大，不能用在較高速率的信號線上。MOV的響應時間比TVS慢，對一些快速的脈衝，像ESD可能不起作用。這些也是我們需要考慮的因素。
