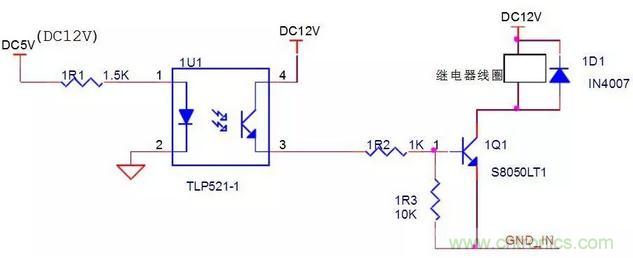

注：



1U1-1腳可接12V，也可接5V，1U1導通，1Q1導通，1Q1-3=0V，線圈兩端電壓為11.7V.



1U1-1腳不接或接地，1U1不通

，1Q1截止
，1Q1-3=11.9V，線圈兩端電壓為0V。





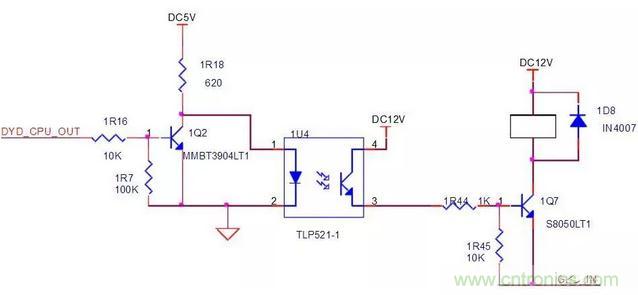

注：



“DYD_CPU_OUT”連接LPC2367，輸出高低電平

，高電平，1U4不通，1Q7不通

，UCE=12V，1Q7-3=12V
，線圈兩端電壓為0V。



DYD_CPU_OUT”為低電平
，1U4導通
，U43=1V，U3=11V，UCE=0V，1Q1-3=0V
，線圈兩端電壓為11.7V。 以上兩圖是低電平使能。



這兩種適用於CPU初始化時

，GPIO口為高電平的情況，否則初始化會造成誤動作。

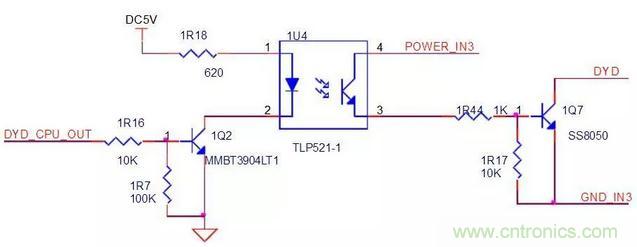

“DYD_CPU_OUT”連接LPC2367
，輸出高低電平
，低電平，1U4不通，1Q7不通，UCE=12V，1Q7-3=12V，線圈兩端電壓為0V。



“DYD_CPU_OUT”為高電平，1U4導通，U43=1V，U3=11V，UCE=0V，1Q1-3=0V
，線圈兩端電壓為11.7V。 此圖是高電平使能。繼電器的常閉觸點接負載。



第2和第3圖中的1R16換成510歐，1R7換成1K，否則會有上電瞬間，高電平幹擾。尤其是第3圖，高電平使能。

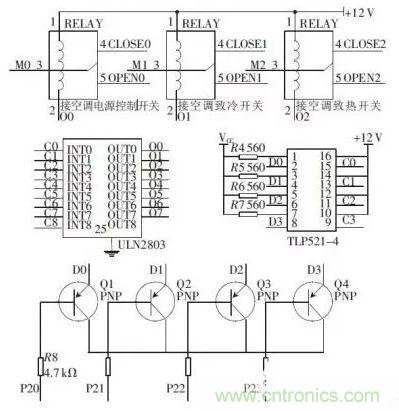

繼電器開關模塊由TLP521 -4 、ULN2803 和SRD -12VDC 及三極管構成，由微控製器輸出的信號經過三極管構成的開關電路送往TLP521 -4 光耦芯片再通過ULN2803 達林頓管的放大後用來驅動SRD-12DC 繼電器
，進而達到控製空調的各種開關的作用， 繼電器開關控製模塊與微控製器的電路連接圖如圖3 所示。

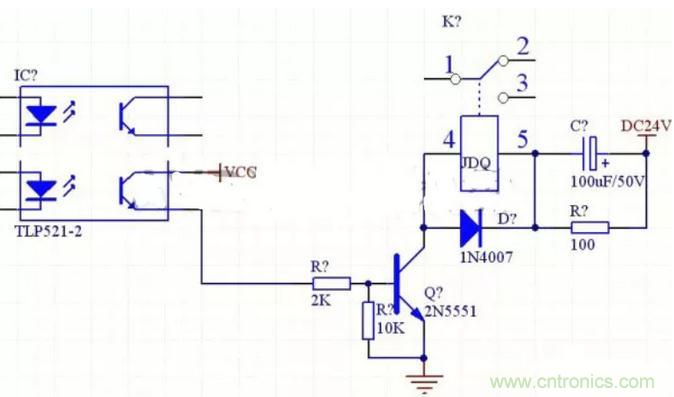

24V繼電器的驅動電路





說明：VCC是5V。

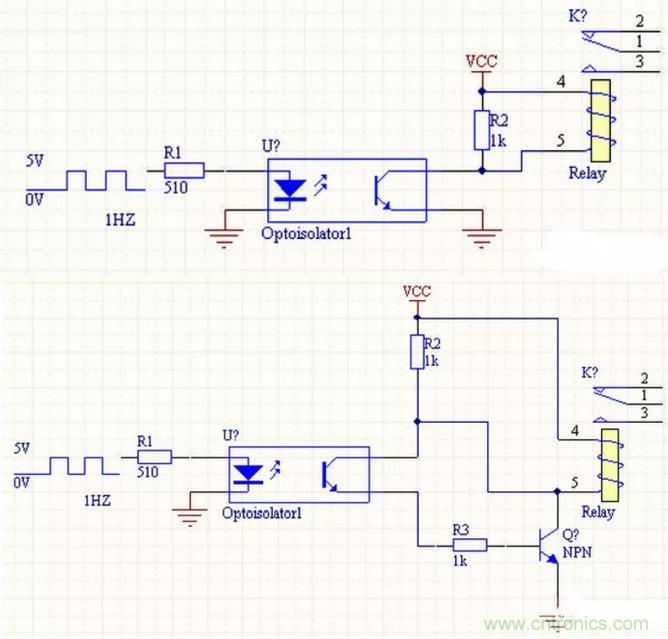

繼電器串聯RC電路：



zhezhongxingshizhuyaoyingyongyujidianqideedinggongzuodianyadiyudianyuandianyadedianluzhong。dangdianlubiheshi，jidianqixianquanyouyuziganxianxianghuichanshengdiandongshizuaixianquanzhongdianliudezengda，congeryanchanglexiheshijian，chuanlianshangRC電路後則可以縮短吸合時間。原理是電路閉合的瞬間，電容C兩liang端duan電dian壓ya不bu能neng突tu變bian可ke視shi為wei短duan路lu，這zhe樣yang就jiu將jiang比bi繼ji電dian器qi線xian圈quan額e定ding工gong作zuo電dian壓ya高gao的de電dian源yuan電dian壓ya加jia到dao線xian圈quan上shang，從cong而er加jia快kuai了le線xian圈quan中zhong電dian流liu增zeng大da的de速su度du，使shi繼ji電dian器qi迅xun速su吸xi合he。電dian源yuan穩wen定ding之zhi後hou電dian容rongC不起作用，電阻R起限流作用。



基極和發射極的電阻的作用是：在沒有正向偏置電壓的情況下，保證基極的電壓為零

，防止三極管的受外部的幹擾而誤導通，其實就是為了保證可靠性。 具體的阻值的大小倒不絕對，10K
、100K都可以的，隻是起到下拉的作用，電流非常很小的。 此繼電器驅動電路已經驗證通過，開和關狀態良好
，實際應用中最好把5V

、24V兩組直流電源的地分開，再配合光藕實現真正的隔離效果。

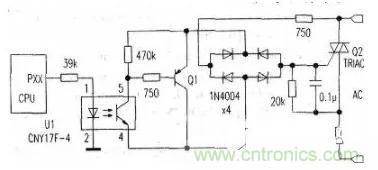

用光耦驅動繼電器電路







用光電耦合器用隔離驅動電路



微機的接口電路中，實現主機與外設的隔離，一般有兩種方式：一種是使用繼電器；另一種是使用光電耦合器。



采用電池的功耗產品
，對電池的電能消耗是需優先考慮的
，附圖的電路采用光電耦合器作為隔離，電池的消耗電流可低至50μA以下
，但驅動器提供的電流大於1A。



此電路對元件的要求比較高

，光電耦合器U1隻能采用型號為CNY17F-4的正品元件，實驗中試過十多種光電耦合器
，僅此型號輸入電流50μA時
，電路即可工作
，其餘光電耦合器驅動電流都需幾百微安以上。





Q1

、Q2的耐壓可根據兩管工作輸入電壓的大小而定
，若輸入電壓大於220V
，需使用耐壓高於400V的三極管與可控矽。



另外，對Q1要求穿透電流要小
，對功率沒有要求。對Q2要求觸發電流小於15mA，否則可能會出現負半周削波的現象。
