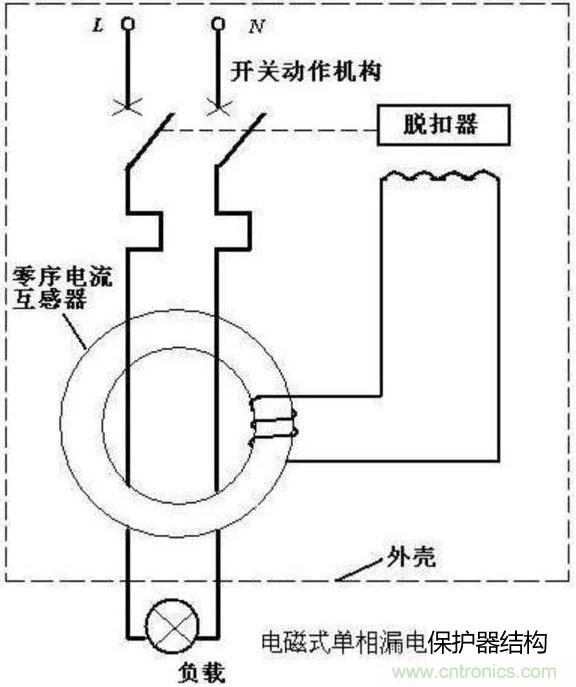

像我們家中的漏電保護器的原理圖就如上圖一般，漏電保護器就是一種電流形繼電器，當電流大於設定值的時候是開關跳閘。



我們分析一下上圖的工作原理
，正常的時候火線的進線電流和零線出現電流相等線圈沒有感應出電壓。

當發生漏電的時候火線電流和零線電流不相等（零線處分流有一部分電流導入大地）這zhe個ge時shi候hou火huo線xian感gan應ying出chu來lai的de磁ci場chang大da於yu零ling線xian感gan應ying出chu來lai的de磁ci場chang

，當dang磁ci通tong流liu過guo線xian圈quan產chan生sheng感gan應ying電dian壓ya連lian接jie脫tuo扣kou器qi形xing成cheng回hui路lu產chan生sheng很hen強qiang的de磁ci性xing吸xi引yin開kai關guan使shi開kai關guan斷duan開kai。這zhe就jiu是shi單dan相xiang漏lou保bao原yuan理li。



漏電保護器工作原理

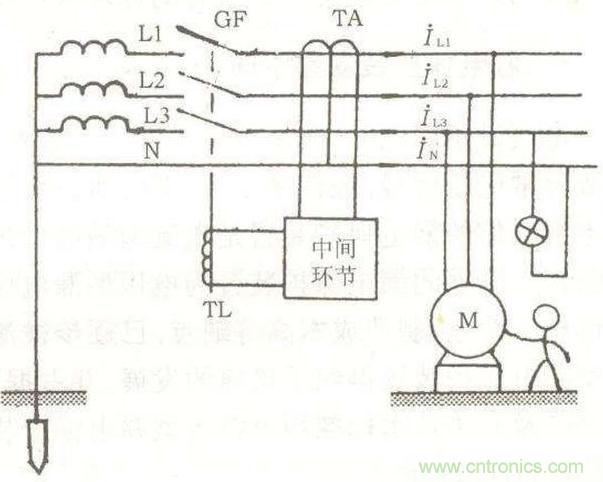

三相漏電保護器是利用也是電流不平衡原理，正常情況下三相電流合成接近0
，發生漏電的時候合成的電流大於設定值，使脫扣器吸引開關斷開電路。
