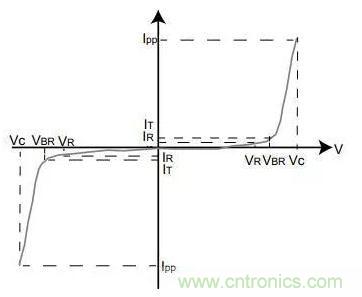

圖1：TVS鉗位電壓特性



在實際的電路中，如圖2所示，在DC input的時候，有時由於供電環境的變化會帶來一些瞬時脈衝。而要消除瞬時脈衝對器件損害的最好辦法，就是將瞬時電流從敏感器件引到地,一般具體做法是將TVS在線路板上與被保護線路並聯。這樣，當瞬時電壓超過電路正常工作電壓後
，TVS將發生雪崩擊穿，從而提供給瞬時電流一個超低阻抗的通路，其結果是瞬時電流通過TVS被短路到GND
，從而避開被保護器件，並且在電壓恢複正常值之前使被保護回路一直保持截止電壓。而當瞬時脈衝結束以後，TVS二極管再自動恢複至高阻狀態，整個回路又回到正常電壓狀態。

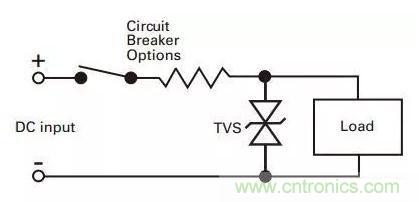

圖2：典型的電路拓撲



本文主要講述通過在熱插拔電路保護和汽車電源線保護中典型應用電路的實例，詳細探討如何正確應用TVS管SMBJ5.0CA和如何使其應用效果達到最佳。SMBJ5.0CA具有15KV空氣放電和30KV接觸放電的ESD防護等級
，小於1ps的響應速率、600w的10/1000us、duty小於0.01%的尖峰能量浪湧能量容量，並且反向工作電壓為5V，65A下的鉗位電壓為9V，這些主要的電氣特性使其非常適合在接口保護中。



在智能儀表行業裏一般采用RS-485通訊。下圖所示為RS-485通訊接口的典型應用。在保護RS-485接口不被靜電或者浪湧損壞通常用SMBJ5.0CA來做接口保護如下圖3所示，當靜電或者浪湧電壓高於5V時，SMBJ5.0CA會開始動作

，將電壓鉗位在很低的位置
，如果電流超過了峰值電流IPP話，最終電壓會被鉗位在9V左右
，從而保護了後一級的器件不被損壞。

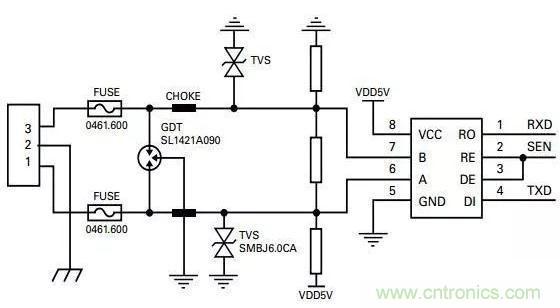

圖3：RS-485接口保護電路



集ji成cheng運yun放fang對dui外wai界jie電dian應ying力li非fei常chang敏min感gan。因yin此ci，在zai使shi用yong運yun放fang的de過guo程cheng中zhong，如ru果guo因yin操cao作zuo失shi誤wu或huo采cai取qu了le不bu正zheng常chang的de工gong作zuo條tiao件jian，往wang往wang會hui出chu現xian過guo大da的de電dian壓ya或huo電dian流liu
，特te別bie是shi浪lang湧yong和he靜jing電dian脈mai衝chong，從cong而er很hen容rong易yi使shi運yun放fang受shou損sun或huo失shi效xiao。5V輸出的直流穩壓電源
，在其穩壓輸出端加上SMBJ5.0CA，可ke以yi保bao護hu使shi用yong該gai電dian源yuan的de儀yi器qi設she備bei
，同tong時shi還hai可ke以yi吸xi收shou電dian路lu中zhong晶jing體ti管guan的de集ji電dian極ji到dao發fa射she極ji間jian的de峰feng值zhi電dian壓ya，從cong而er保bao護hu晶jing體ti管guan。因yin此ci建jian議yi在zai每mei個ge穩wen壓ya源yuan的de輸shu出chu端duan增zeng加jia一yi個geSMBJ5.0CA管，這樣可以大幅度地提高整機的可靠性。

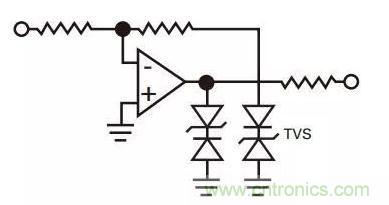

圖4：運放的輸出級保護



圖5：直流穩壓電源的輸出級保護
