導電體對電流的阻礙作用稱為電阻，用符號R表示，單位為歐姆、千歐、兆歐，分別用Ω、KΩ、MΩ表示。



一、電阻的型號命名方法：



國產電阻器的型號由四部分組成（不適用敏感電阻）



第一部分：主稱


，用字母表示
，表示產品的名字。如R表示電阻

，W表示電位器。



第二部分：材料 ，用字母表示，表示電阻體用什麼材料組成，T-碳膜、H-合成碳膜
、S-有機實心、N-無機實心
、J-金屬膜、Y-氮化膜、C-沉積膜、I-玻璃釉膜
、X-線繞。



第三部分：分類，一般用數字表示，個別類型用字母表示，表示產品屬於什麼類型。1-普通
、2-普通、3-超高頻 、4-高阻
、5-高溫、6-精密、7-精密、8-高壓、9-特殊
、G-高功率、T-可調。



第四部分 : 序號，用數字表示，表示同類產品中不同品種，以區分產品的外型尺寸和性能指標等  例如：R T 1 1 型普通碳膜電阻



二


、電阻器的分類



1
、線繞電阻器：通用線繞電阻器、精密線繞電阻器
、大功率線繞電阻器
、高頻線繞電阻器。



2
、薄膜電阻器：碳膜電阻器、合成碳膜電阻器、金屬膜電阻器、金屬氧化膜電阻器、化學沉積膜電阻器、玻璃釉膜電阻器
、金屬氮化膜電阻器。



3
、實心電阻器：無機合成實心碳質電阻器、有機合成實心碳質電阻器。



4

、敏感電阻器：壓敏電阻器
、熱敏電阻器、光敏電阻器

、力敏電阻器

、氣敏電阻器
、濕敏電阻器。



三
、主要特性參數



1、標稱阻值：電阻器上麵所標示的阻值。



2、允許誤差：標稱阻值與實際阻值的差值跟標稱阻值之比的百分數稱阻值偏差，它表示電阻器的精度。允許誤差與精度等級對應關係如下：±0.5%-0.05
、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ級、±10%-Ⅱ級
、±20%-Ⅲ級



3、額定功率：在正常的大氣壓力90-106.6KPa及環境溫度為－55℃～＋70℃的條件下，電阻器長期工作所允許耗散的最大功率。



線繞電阻器額定功率係列為（W）：1/20、1/8、1/4、1/2、1
、2

、4、8
、10、16、25、40、50、75、100、150、250、500



非線繞電阻器額定功率係列為（W）：1/20、1/8、1/4、1/2、1
、2
、5
、10
、25、50、100



4、額定電壓：由阻值和額定功率換算出的電壓。



5、最高工作電壓：允許的最大連續工作電壓。在低氣壓工作時，最高工作電壓較低。



6、溫度係數：溫度每變化1℃所引起的電阻值的相對變化。溫度係數越小，電阻的穩定性越好。阻值隨溫度升高而增大的為正溫度係數，反之為負溫度係數。



7、老化係數：電阻器在額定功率長期負荷下，阻值相對變化的百分數
，它是表示電阻器壽命長短的參數。



8、電壓係數：在規定的電壓範圍內，電壓每變化1伏，電阻器的相對變化量。



9、噪聲：產chan生sheng於yu電dian阻zu器qi中zhong的de一yi種zhong不bu規gui則ze的de電dian壓ya起qi伏fu，包bao括kuo熱re噪zao聲sheng和he電dian流liu噪zao聲sheng兩liang部bu分fen
，熱re噪zao聲sheng是shi由you於yu導dao體ti內nei部bu不bu規gui則ze的de電dian子zi自zi由you運yun動dong，使shi導dao體ti任ren意yi兩liang點dian的de電dian壓ya不bu規gui則ze變bian化hua。



四、電阻器阻值標示方法



1、直標法：用數字和單位符號在電阻器表麵標出阻值，其允許誤差直接用百分數表示，若電阻上未注偏差，則均為±20%。



2


、文字符號法：yongelaboshuzihewenzifuhaoliangzheyouguilvdezuhelaibiaoshibiaochengzuzhi
，qiyunxupianchayeyongwenzifuhaobiaoshi。fuhaoqianmiandeshuzibiaoshizhengshuzuzhi

，houmiandeshuziyicibiaoshidiyiweixiaoshuzuzhihedierweixiaoshuzuzhi。



表示允許誤差的文字符號

文字符號 D F G J K M

允許偏差 ±0.5% ±1% ±2% ±5% ±10% ±20%



3、數碼法：在電阻器上用三位數碼表示標稱值的標誌方法。數碼從左到右，第一、二位為有效值，第三位為指數，即零的個數，單位為歐。偏差通常采用文字符號表示。

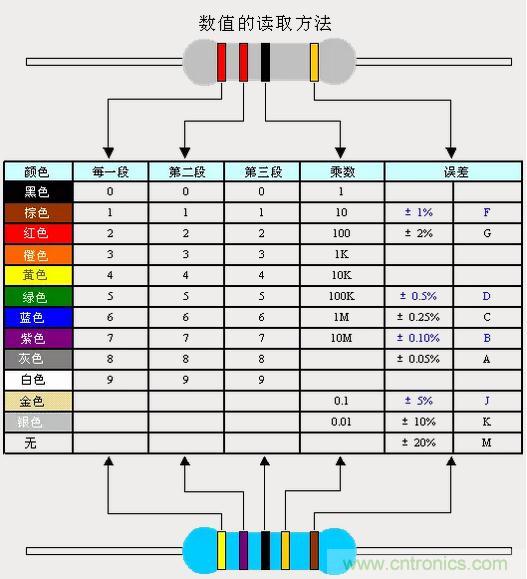

4、色標法：用不同顏色的帶或點在電阻器表麵標出標稱阻值和允許偏差。國外電阻大部分采用色標法。



黑-0
、棕-1、紅-2、橙-3
、黃-4、綠-5
、藍-6、紫-7
、灰-8、白-9、金-±5%

、銀-±10%
、無色-±20%



當電阻為四環時

，最後一環必為金色或銀色，前兩位為有效數字， 第三位為乘方數，第四位為偏差。



當電阻為五環時
，最後一環與前麵四環距離較大。前三位為有效數字
， 第四位為乘方數
， 第五位為偏差。



五、常用電阻器





1
、電位器

電位器是一種機電元件，他靠電刷在電阻體上的滑動
，取得與電刷位移成一定關係的輸出電壓。



1.1 合成碳膜電位器

dianzutishiyongjingguoyanmodetanhei，shimo
，shiyingdengcailiaotufuyujitibiaomianercheng，gaigongyijiandan，shimuqianyingyongzuiguangfandedianweiqi。tedianshifenbianligaonaimoxinghao
，shoumingjiaochang。quedianshidianliuzaosheng，feixianxingda
， 耐潮性以及阻值穩定性差。



1.2 有機實心電位器

有you機ji實shi心xin電dian位wei器qi是shi一yi種zhong新xin型xing電dian位wei器qi，它ta是shi用yong加jia熱re塑su壓ya的de方fang法fa，將jiang有you機ji電dian阻zu粉fen壓ya在zai絕jue緣yuan體ti的de凹ao槽cao內nei。有you機ji實shi心xin電dian位wei器qi與yu碳tan膜mo電dian位wei器qi相xiang比bi具ju有you耐nai熱re性xing好hao、功率大
、可靠性高
、耐磨性好的優點。但溫度係數大、動噪聲大、耐潮性能差
、製造工藝複雜、阻值精度較差。在小型化、高可靠、高耐磨性的電子設備以及交
、直流電路中用作調節電壓
、電流。



1.3 金屬玻璃鈾電位器

用絲網印刷法按照一定圖形
，將金屬玻璃鈾電阻漿料塗覆在陶瓷基體上，經高溫燒結而成。特點是：阻值範圍寬，耐熱性好，過載能力強
，耐潮


，耐磨等都很好，是很有前途的電位器品種，缺點是接觸電阻和電流噪聲大。



1.4 繞線電位器

raoxiandianweiqishijiangkangtongsihuoniegehejinsizuoweidianzuti
，bingbataraozaijueyuangujiashangzhicheng。raoxiandianweiqitedianshijiechudianzuxiao
，jingdugao，wenduxishuxiao，qiquedianshifenbianlicha，zuzhipiandi，gaopintexingcha。zhuyaoyongzuofenyaqi、變阻器、儀器中調零和工作點等。



1.5 金屬膜電位器

金屬膜電位器的電阻體可由合金膜、金屬氧化膜、金屬箔等分別組成。特點是分辯力高、耐高溫、溫度係數小、動噪聲小、平滑性好。



1.6 導電塑料電位器

用特殊工藝將DAP（鄰苯二甲酸二稀丙脂）電阻漿料覆在絕緣機體上
，加熱聚合成電阻膜，或將DAP電阻粉熱塑壓在絕緣基體的凹槽內形成的實心體作為電阻體。特點是：平滑性好、分辯力優異耐磨性好、壽命長
、動噪聲小、可靠性極高、耐化學腐蝕。用於宇宙裝置
、導彈、飛機雷達天線的伺服係統等。



1.7 帶開關的電位器

有旋轉式開關電位器、推拉式開關電位器、推推開關式電位器



1.8 預調式電位器

預調式電位器在電路中，一旦調試好，用蠟封住調節位置，在一般情況下不再調節。



1.9 直滑式電位器

采用直滑方式改變電阻值。



1.10 雙連電位器

有異軸雙連電位器和同軸雙連電位器



1.11 無觸點電位器

無觸點電位器消除了機械接觸，壽命長、可靠性高
，分光電式電位器、磁敏式電位器等。



2
、實芯碳質電阻器

用碳質顆粒壯導電物質、填料和粘合劑混合製成一個實體的電阻器。特點：價格低廉
，但其阻值誤差
、噪聲電壓都大，穩定性差
，目前較少用。



3、繞線電阻器

用高阻合金線繞在絕緣骨架上製成，外麵塗有耐熱的釉絕緣層或絕緣漆。繞線電阻具有較低的溫度係數，阻值精度高， 穩定性好
，耐熱耐腐蝕
，主要做精密大功率電阻使用，缺點是高頻性能差
，時間常數大。



4、薄膜電阻器

用蒸發的方法將一定電阻率材料蒸鍍於絕緣材料表麵製成。主要如下：



4.1 碳膜電阻器

將結晶碳沉積在陶瓷棒骨架上製成。碳膜電阻器成本低、性能穩定、阻值範圍寬、溫度係數和電壓係數低，是目前應用最廣泛的電阻器。



4.2 金屬膜電阻器。

用真空蒸發的方法將合金材料蒸鍍於陶瓷棒骨架表麵。金屬膜電阻比碳膜電阻的精度高，穩定性好
，噪聲， 溫度係數小。在儀器儀表及通訊設備中大量采用。



4.3 金屬氧化膜電阻器

在絕緣棒上沉積一層金屬氧化物。由於其本身即是氧化物
，所以高溫下穩定，耐熱衝擊，負載能力強。



4.4 合成膜電阻

將jiang導dao電dian合he成cheng物wu懸xuan浮fu液ye塗tu敷fu在zai基ji體ti上shang而er得de，因yin此ci也ye叫jiao漆qi膜mo電dian阻zu。由you於yu其qi導dao電dian層ceng呈cheng現xian顆ke粒li狀zhuang結jie構gou
，所suo以yi其qi噪zao聲sheng大da，精jing度du低di，主zhu要yao用yong他ta製zhi造zao高gao壓ya
， 高阻， 小型電阻器。



5、金屬玻璃鈾電阻器

將金屬粉和玻璃鈾粉混合，采用絲網印刷法印在基板上。 耐潮濕， 高溫， 溫度係數小，主要應用於厚膜電路。



6
、貼片電阻SMT

pianzhuangdianzushijinshuboliyoudianzudeyizhongxingshi，tadedianzutishigaokekaodeliaoxilieboliyoucailiaojingguogaowenshaojieercheng，dianjicaiyongyinbahejinjiangliao。tijixiao，jingdugao，wendingxinghao，youyuqiweipianzhuangyuanjian，suoyigaopinxingnenghao。



7
、敏感電阻

敏感電阻是指器件特性對溫度，電壓，濕度，光照，氣體， 磁場
，壓力等作用敏感的電阻器。 敏感電阻的符號是在普通電阻的符號中加一斜線，並在旁標注敏感電阻的類型，如：t. v等。



7.1
、壓敏電阻

主要有碳化矽和氧化鋅壓敏電阻
，氧化鋅具有更多的優良特性。



7.2、濕敏電阻

由(you)感(gan)濕(shi)層(ceng)，電(dian)極(ji)，絕(jue)緣(yuan)體(ti)組(zu)成(cheng)，濕(shi)敏(min)電(dian)阻(zu)主(zhu)要(yao)包(bao)括(kuo)氯(lv)化(hua)鋰(li)濕(shi)敏(min)電(dian)阻(zu)，碳(tan)濕(shi)敏(min)電(dian)阻(zu)

，氧(yang)化(hua)物(wu)濕(shi)敏(min)電(dian)阻(zu)。氯(lv)化(hua)鋰(li)濕(shi)敏(min)電(dian)阻(zu)隨(sui)濕(shi)度(du)上(shang)升(sheng)而(er)電(dian)阻(zu)減(jian)小(xiao)，缺(que)點(dian)為(wei)測(ce)試(shi)範(fan)圍(wei)小(xiao)，特(te)性(xing)重(zhong)複(fu)性(xing)不(bu)好(hao)，受(shou)溫(wen)度(du)影(ying)響(xiang)大(da)。碳(tan)濕(shi)敏(min)電(dian)阻(zu)缺(que)點(dian)為(wei)低(di)溫(wen)靈(ling)敏(min)度(du)低(di)，阻(zu)值(zhi)受(shou)溫(wen)度(du)影(ying)響(xiang)大(da)

，由(you)老(lao)化(hua)特(te)性(xing)，較(jiao)少(shao)使(shi)用(yong)。氧(yang)化(hua)物(wu)濕(shi)敏(min)電(dian)阻(zu)性(xing)能(neng)較(jiao)優(you)越(yue)
，可(ke)長(chang)期(qi)使(shi)用(yong)，溫(wen)度(du)影(ying)響(xiang)小(xiao)，阻(zu)值(zhi)與(yu)濕(shi)度(du)變(bian)化(hua)呈(cheng)線(xian)性(xing)關(guan)係(xi)。有(you)氧(yang)化(hua)錫(xi)
，鎳(nie)鐵(tie)酸(suan)鹽(yan)
，等(deng)材(cai)料(liao)。



7.3、光敏電阻

光(guang)敏(min)電(dian)阻(zu)是(shi)電(dian)導(dao)率(lv)隨(sui)著(zhe)光(guang)量(liang)力(li)的(de)變(bian)化(hua)而(er)變(bian)化(hua)的(de)電(dian)子(zi)元(yuan)件(jian)，當(dang)某(mou)種(zhong)物(wu)質(zhi)受(shou)到(dao)光(guang)照(zhao)時(shi)，載(zai)流(liu)子(zi)的(de)濃(nong)度(du)增(zeng)加(jia)從(cong)而(er)增(zeng)加(jia)了(le)電(dian)導(dao)率(lv)
，這(zhe)就(jiu)是(shi)光(guang)電(dian)導(dao)效(xiao)應(ying)。



7.4
、氣敏電阻

利用某些半導體吸收某種氣體後發生氧化還原反應製成，主要成分是金屬氧化物，主要品種有：金屬氧化物氣敏電阻
、複合氧化物氣敏電阻、陶瓷氣敏電阻等。



7.5、力敏電阻

力(li)敏(min)電(dian)阻(zu)是(shi)一(yi)種(zhong)阻(zu)值(zhi)隨(sui)壓(ya)力(li)變(bian)化(hua)而(er)變(bian)化(hua)的(de)電(dian)阻(zu)，國(guo)外(wai)稱(cheng)為(wei)壓(ya)電(dian)電(dian)阻(zu)器(qi)。所(suo)謂(wei)壓(ya)力(li)電(dian)阻(zu)效(xiao)應(ying)即(ji)半(ban)導(dao)體(ti)材(cai)料(liao)的(de)電(dian)阻(zu)率(lv)隨(sui)機(ji)械(xie)應(ying)力(li)的(de)變(bian)化(hua)而(er)變(bian)化(hua)的(de)效(xiao)應(ying)。可(ke)製(zhi)成(cheng)各(ge)種(zhong)力(li)矩(ju)計(ji)
，半(ban)導(dao)體(ti)話(hua)筒(tong)
，壓(ya)力(li)傳(chuan)感(gan)器(qi)等(deng)。主(zhu)要(yao)品(pin)種(zhong)有(you)矽(gui)力(li)敏(min)電(dian)阻(zu)器(qi)
，硒(xi)碲(di)合(he)金(jin)力(li)敏(min)電(dian)阻(zu)器(qi)
，相(xiang)對(dui)而(er)言(yan)
，合(he)金(jin)電(dian)阻(zu)器(qi)具(ju)有(you)更(geng)高(gao)靈(ling)敏(min)度(du)。



7.6
、熱敏電阻

熱敏電阻是敏感元件的一類,其電阻值會隨著熱敏電阻本體溫度的變化呈現出階躍性的變化,具有半導體特性.



熱敏電阻按照溫度係數的不同分為:  正溫度係數熱敏電阻(簡稱PTC熱敏電阻)和負溫度係數熱敏電阻(簡稱NTC熱敏電阻)。

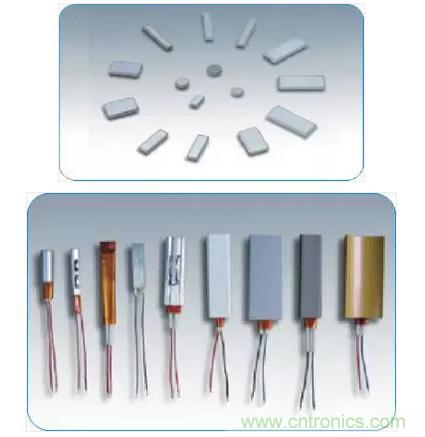

正溫度熱敏電阻(PTC Thermistor)





PTC是Positive Temperature Coefficient 的縮寫,意思是正的溫度係數,泛指正溫度係數很大的半導體材料或元器件.通常我們提到的PTC是指正溫度係數熱敏電阻,簡稱PTC熱敏電阻.



PTC熱敏電阻是一種典型具有溫度敏感性的半導體電阻,超過一定的溫度(居裏溫度)時, 它的電阻值隨著溫度的升高呈階躍性的增高.



PTC熱敏電阻根據其材質的不同分為:   陶瓷PTC熱敏電阻和有機高分子PTC熱敏電阻。



目前大量被使用的PTC熱敏電阻種類:

恒溫加熱用PTC熱敏電阻

過流保護用PTC熱敏電阻

空氣加熱用PTC熱敏電阻

延時啟動用PTC熱敏電阻

傳 感 器用PTC熱敏電阻

自動消磁用PTC熱敏電阻



一般情況下,有機高分子PTC熱敏電阻適合過流保護用途,陶瓷PTC熱敏電阻可適用於以上所列各種用途.

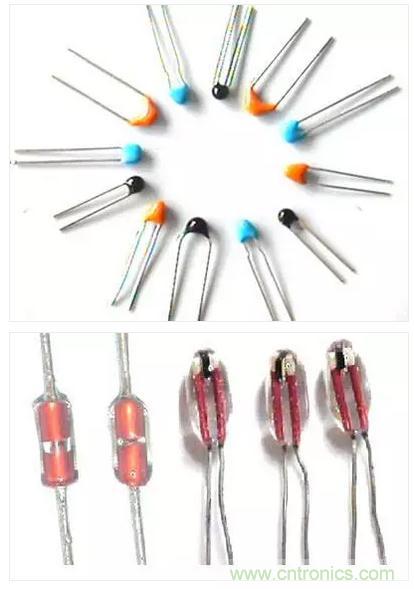

負溫度熱敏電阻(NTC Thermistor)





NTC是Negative Temperature Coefficient 的縮寫,意思是負的溫度係數,泛指負溫度係數很大的半導體材料或元器件.通常我們提到的NTC是指負溫度係數熱敏電阻,簡稱NTC熱敏電阻.



NTC熱敏電阻是一種典型具有溫度敏感性的半導體電阻,它的電阻值隨著溫度的升高呈階躍性的減小.

 　

NTC熱敏電阻是以錳
、鈷、鎳和銅等金屬氧化物為主要材料，采用陶瓷工藝製造而成的.這些金屬氧化物材料都具有半導體性質
，因為在導電方式上完全類似鍺、矽等半導體材料.溫度低時
，這些氧化物材料的載流子（電子和孔穴）數目少，所以其電阻值較高；隨著溫度的升高，載流子數目增加
，所以電阻值降低.

 　

NTC熱敏電阻根據其用途的不同分為:

功率型NTC熱敏電阻

補償型NTC熱敏電阻

測溫型NTC熱敏電阻





電容是電子設備中大量使用的電子元件之一
，廣泛應用於隔直，耦合
， 旁路
，濾波，調諧回路， 能量轉換

，控製電路等方麵。用C表示電容，電容單位有法拉（F）
、微法拉（uF）

、皮法拉（pF）,1F=10^6uF=10^12pF



一、電容器的型號命名方法



國產電容器的型號一般由四部分組成（不適用於壓敏
、可變
、真空電容器）。依次分別代表名稱、材料、分類和序號。



第一部分：名稱
，用字母表示，電容器用C。

第二部分：材料，用字母表示。

第三部分：分類，一般用數字表示，個別用字母表示。

第四部分：序號
，用數字表示。



用字母表示產品的材料：A-鉭電解、B-聚苯乙烯等非極性薄膜
、C-高頻陶瓷、D-鋁電解、E-其它材料電解

、G-合金電解、H-複合介質、I-玻璃釉

、J-金屬化紙
、L-滌綸等極性有機薄膜、N-铌電解、O-玻璃膜
、Q-漆膜、T-低頻陶瓷、V-雲母紙
、Y-雲母、Z-紙介



二
、電容器的分類



按照結構分三大類：固定電容器、可變電容器和微調電容器。



按電解質分類有：有機介質電容器、無機介質電容器、電解電容器和空氣介質電容器等。



按用途分有：高頻旁路

、低頻旁路、濾波
、調諧、高頻耦合、低頻耦合、小型電容器。



高頻旁路：陶瓷電容器、雲母電容器、玻璃膜電容器
、滌綸電容器、玻璃釉電容器。



低頻旁路：紙介電容器


、陶瓷電容器、鋁電解電容器、滌綸電容器。



濾 波：鋁電解電容器
、紙介電容器
、複合紙介電容器
、液體鉭電容器。



調 諧：陶瓷電容器、雲母電容器
、玻璃膜電容器、聚苯乙烯電容器。



高頻耦合：陶瓷電容器、雲母電容器、聚苯乙烯電容器。



低頻耦合：紙介電容器
、陶瓷電容器、鋁電解電容器、滌綸電容器、固體鉭電容器。



小型電容：金屬化紙介電容器
、陶瓷電容器

、鋁電解電容器、聚苯乙烯電容器、固體鉭電容器

、玻璃釉電容器、金屬化滌綸電容器、聚丙烯電容器、雲母電容器。



三
、常用電容器



1、鋁電解電容器

用浸有糊狀電解質的吸水紙夾在兩條鋁箔中間卷繞而成，薄的化氧化膜作介質的電容器.因為氧化膜有單向導電性質,所以電解電容器具有極性.容量大，能耐受大的脈動電流容量誤差大
，泄漏電流大
；普通的不適於在高頻和低溫下應用,不宜使用在25kHz以上頻率低頻旁路、信號耦合
、電源濾波



2、鉭電解電容器

用燒結的鉭塊作正極,電解質使用固體二氧化錳溫度特性

、頻率特性和可*性(xing)均(jun)優(you)於(yu)普(pu)通(tong)電(dian)解(jie)電(dian)容(rong)器(qi)，特(te)別(bie)是(shi)漏(lou)電(dian)流(liu)極(ji)小(xiao)，貯(zhu)存(cun)性(xing)良(liang)好(hao)，壽(shou)命(ming)長(chang)，容(rong)量(liang)誤(wu)差(cha)小(xiao)，而(er)且(qie)體(ti)積(ji)小(xiao)，單(dan)位(wei)體(ti)積(ji)下(xia)能(neng)得(de)到(dao)最(zui)大(da)的(de)電(dian)容(rong)電(dian)壓(ya)乘(cheng)積(ji)對(dui)脈(mai)動(dong)電(dian)流(liu)的(de)耐(nai)受(shou)能(neng)力(li)差(cha)，若(ruo)損(sun)壞(huai)易(yi)呈(cheng)短(duan)路(lu)狀(zhuang)態(tai)超(chao)小(xiao)型(xing)高(gao)可(ke)*機件中



3、薄膜電容器

結構與紙質電容器相似，但用聚脂
、聚苯乙烯等低損耗塑材作介質頻率特性好，介電損耗小不能做成大的容量，耐熱能力差濾波器

、積分
、振蕩、定時電路



4、瓷介電容器

穿chuan心xin式shi或huo支zhi柱zhu式shi結jie構gou瓷ci介jie電dian容rong器qi
，它ta的de一yi個ge電dian極ji就jiu是shi安an裝zhuang螺luo絲si。引yin線xian電dian感gan極ji小xiao，頻pin率lv特te性xing好hao，介jie電dian損sun耗hao小xiao，有you溫wen度du補bu償chang作zuo用yong不bu能neng做zuo成cheng大da的de容rong量liang，受shou振zhen動dong會hui引yin起qi容rong量liang變bian化hua特te別bie適shi於yu高gao頻pin旁pang路lu



5、獨石電容器

(多層陶瓷電容器)在若幹片陶瓷薄膜坯上被覆以電極槳材料，疊合後一次繞結成一塊不可分割的整體，外麵再用樹脂包封而成小體積、大容量、高可*和耐高溫的新型電容器，高介電常數的低頻獨石電容器也具有穩定的性能，體積極小，Q值高容量誤差較大噪聲旁路、濾波器、積分、振蕩電路



6、紙質電容器

一般是用兩條鋁箔作為電極，中間以厚度為0.008～0.012mm的電容器紙隔開重疊卷繞而成。製造工藝簡單，價格便宜
，能得到較大的電容量　



一般在低頻電路內，通常不能在高於3～4MHz的頻率上運用。油浸電容器的耐壓比普通紙質電容器高，穩定性也好，適用於高壓電路



7、微調電容器

電容量可在某一小範圍內調整，並可在調整後固定於某個電容值。

瓷介微調電容器的Q值高，體積也小
，通常可分為圓管式及圓片式兩種。



8
、雲母和聚苯乙烯介質的通常都采用彈簧式東，結構簡單，但穩定性較差。

線繞瓷介微調電容器是拆銅絲〈外電極〉來變動電容量的，故容量隻能變小

，不適合在需反複調試的場合使用



9、陶瓷電容器

用高介電常數的電容器陶瓷〈鈦酸鋇一氧化鈦〉擠壓成圓管、圓片或圓盤作為介質
，並用燒滲法將銀鍍在陶瓷上作為電極製成。它又分高頻瓷介和低頻瓷介兩種。



具ju有you小xiao的de正zheng電dian容rong溫wen度du係xi數shu的de電dian容rong器qi
，用yong於yu高gao穩wen定ding振zhen蕩dang回hui路lu中zhong，作zuo為wei回hui路lu電dian容rong器qi及ji墊dian整zheng電dian容rong器qi。低di頻pin瓷ci介jie電dian容rong器qi限xian於yu在zai工gong作zuo頻pin率lv較jiao低di的de回hui路lu中zhong作zuo旁pang路lu或huo隔ge直zhi流liu用yong
，或huo對dui穩wen定ding性xing和he損sun耗hao要yao求qiu不bu高gao的de場chang合he〈包括高頻在內〉。這種電容器不宜使用在脈衝電路中，因為它們易於被脈衝電壓擊穿。高頻瓷介電容器適用於高頻電路



雲(yun)母(mu)電(dian)容(rong)器(qi)就(jiu)結(jie)構(gou)而(er)言(yan)
，可(ke)分(fen)為(wei)箔(bo)片(pian)式(shi)及(ji)被(bei)銀(yin)式(shi)。被(bei)銀(yin)式(shi)電(dian)極(ji)為(wei)直(zhi)接(jie)在(zai)雲(yun)母(mu)片(pian)上(shang)用(yong)真(zhen)空(kong)蒸(zheng)發(fa)法(fa)或(huo)燒(shao)滲(shen)法(fa)鍍(du)上(shang)銀(yin)層(ceng)而(er)成(cheng)
，由(you)於(yu)消(xiao)除(chu)了(le)空(kong)氣(qi)間(jian)隙(xi)，溫(wen)度(du)係(xi)數(shu)大(da)為(wei)下(xia)降(jiang)，電(dian)容(rong)穩(wen)定(ding)性(xing)也(ye)比(bi)箔(bo)片(pian)式(shi)高(gao)。頻(pin)率(lv)特(te)性(xing)好(hao)，Q值高，溫度係數小不能做成大的容量廣泛應用在高頻電器中
，並可用作標準電容器



10、玻璃釉電容器由一種濃度適於噴塗的特殊混合物噴塗成薄膜而成，介質再以銀層電極經燒結而成"獨石"結構性能可與雲母電容器媲美
，能耐受各種氣候環境，一般可在200℃或更高溫度下工作，額定工作電壓可達500V，損耗tgδ0.0005～0.008　



四
、電容器主要特性參數



1、標稱電容量和允許偏差

標稱電容量是標誌在電容器上的電容量。



電容器實際電容量與標稱電容量的偏差稱誤差，在允許的偏差範圍稱精度。



精度等級與允許誤差對應關係：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%
、Ⅲ-±20%、 Ⅳ-（+20%-10%）
、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）



一般電容器常用Ⅰ

、Ⅱ
、Ⅲ級，電解電容器用Ⅳ
、Ⅴ
、Ⅵ級，根據用途選取。



2、額定電壓

在(zai)最(zui)低(di)環(huan)境(jing)溫(wen)度(du)和(he)額(e)定(ding)環(huan)境(jing)溫(wen)度(du)下(xia)可(ke)連(lian)續(xu)加(jia)在(zai)電(dian)容(rong)器(qi)的(de)最(zui)高(gao)直(zhi)流(liu)電(dian)壓(ya)有(you)效(xiao)值(zhi)，一(yi)般(ban)直(zhi)接(jie)標(biao)注(zhu)在(zai)電(dian)容(rong)器(qi)外(wai)殼(ke)上(shang)，如(ru)果(guo)工(gong)作(zuo)電(dian)壓(ya)超(chao)過(guo)電(dian)容(rong)器(qi)的(de)耐(nai)壓(ya)

，電(dian)容(rong)器(qi)擊(ji)穿(chuan)，造(zao)成(cheng)不(bu)可(ke)修(xiu)複(fu)的(de)永(yong)久(jiu)損(sun)壞(huai)。



3、絕緣電阻

直流電壓加在電容上

，並產生漏電電流，兩者之比稱為絕緣電阻.



當電容較小時
，主要取決於電容的表麵狀態，容量〉0.1uf時

，主要取決於介質的性能
，絕緣電阻越小越好。



電容的時間常數：為恰當的評價大容量電容的絕緣情況而引入了時間常數，他等於電容的絕緣電阻與容量的乘積。



4、損耗

電dian容rong在zai電dian場chang作zuo用yong下xia

，在zai單dan位wei時shi間jian內nei因yin發fa熱re所suo消xiao耗hao的de能neng量liang叫jiao做zuo損sun耗hao。各ge類lei電dian容rong都dou規gui定ding了le其qi在zai某mou頻pin率lv範fan圍wei內nei的de損sun耗hao允yun許xu值zhi，電dian容rong的de損sun耗hao主zhu要yao由you介jie質zhi損sun耗hao，電dian導dao損sun耗hao和he電dian容rong所suo有you金jin屬shu部bu分fen的de電dian阻zu所suo引yin起qi的de。　



在zai直zhi流liu電dian場chang的de作zuo用yong下xia
，電dian容rong器qi的de損sun耗hao以yi漏lou導dao損sun耗hao的de形xing式shi存cun在zai，一yi般ban較jiao小xiao
，在zai交jiao變bian電dian場chang的de作zuo用yong下xia，電dian容rong的de損sun耗hao不bu僅jin與yu漏lou導dao有you關guan，而er且qie與yu周zhou期qi性xing的de極ji化hua建jian立li過guo程cheng有you關guan。



5、頻率特性

隨著頻率的上升，一般電容器的電容量呈現下降的規律。



五、電容器容量標示



1、直標法

用數字和單位符號直接標出。如01uF表示0.01微法，有些電容用“R”表示小數點，如R56表示0.56微法。



2
、文字符號法

用數字和文字符號有規律的組合來表示容量。如p10表示0.1pF,1p0表示1pF,6P8表示6.8pF, 2u2表示2.2uF.



3、色標法

用色環或色點表示電容器的主要參數。電容器的色標法與電阻相同。



電容器偏差標誌符號：+100%-0--H、+100%-10%--R
、+50%-10%--T
、+30%-10%--Q、+50%-20%--S、+80%-20%--Z。





電感線圈是由導線一圈*一圈地繞在絕緣管上

，導線彼此互相絕緣，而絕緣管可以是空心的
，也可以包含鐵芯或磁粉芯，簡稱電感。用L表示，單位有亨利(H)、毫亨利 (mH)
、微亨利(uH)，1H=10^3mH=10^6uH。



一、電感的分類



按 電感形式 分類：固定電感
、可變電感。



按 導磁體性質 分類：空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。



按 工作性質 分類：天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉線圈。



按 繞線結構 分類：單層線圈、多層線圈
、蜂房式線圈。



二
、電感線圈的主要特性參數



1、電感量L

電感量L表示線圈本身固有特性，與電流大小無關。除專門的電感線圈（色碼電感）外，電感量一般不專門標注在線圈上
，而以特定的名稱標注。



2、感抗XL

電感線圈對交流電流阻礙作用的大小稱感抗XL
，單位是歐姆。它與電感量L和交流電頻率f的關係為XL=2πfL



3、品質因素Q

品質因素Q是表示線圈質量的一個物理量，Q為感抗XL與其等效的電阻的比值，即：Q=XL/R



線圈的Q值愈高，回路的損耗愈小。線圈的Q值與導線的直流電阻，骨架的介質損耗，屏蔽罩或鐵芯引起的損耗

，高頻趨膚效應的影響等因素有關。線圈的Q值通常為幾十到幾百。



4、分布電容

線圈的匝與匝間、線圈與屏蔽罩間
、線圈與底版間存在的電容被稱為分布電容。分布電容的存在使線圈的Q值減小
，穩定性變差，因而線圈的分布電容越小越好。



三

、常用線圈



1、單層線圈

單層線圈是用絕緣導線一圈挨一圈地繞在紙筒或膠木骨架上。如晶體管收音機中波天線線圈。



2、蜂房式線圈

ruguosuoraozhidexianquan，qipingmianbuyuxuanzhuanmianpingxing，ershixiangjiaochengyidingdejiaodu，zhezhongxianquanchengweifengfangshixianquan。erqixuanzhuanyizhou，daoxianlaihuiwanzhedecishu，changchengweizhedianshu。fengfangshiraofadeyoudianshitijixiao，fenbudianrongxiao，erqiedianganliangda。fengfangshixianquandoushiliyongfengfangraoxianjilairaozhi，zhedianyueduo
，fenbudianrongyuexiao



3
、鐵氧體磁芯和鐵粉芯線圈

線圈的電感量大小與有無磁芯有關。在空芯線圈中插入鐵氧體磁芯
，可增加電感量和提高線圈的品質因素。



4、銅芯線圈

銅芯線圈在超短波範圍應用較多，利用旋動銅芯在線圈中的位置來改變電感量，這種調整比較方便、耐用。



5
、色碼電感器

色碼電感器是具有固定電感量的電感器
，其電感量標誌方法同電阻一樣以色環來標記。



6、阻流圈（扼流圈）

限製交流電通過的線圈稱阻流圈，分高頻阻流圈和低頻阻流圈。



7
、偏轉線圈

偏轉線圈是電視機掃描電路輸出級的負載
，偏轉線圈要求：偏轉靈敏度高、磁場均勻
、Q值高
、體積小、價格低。
