電容二極管升壓電路分析

發布時間：2018-08-22 責任編輯：xueqi

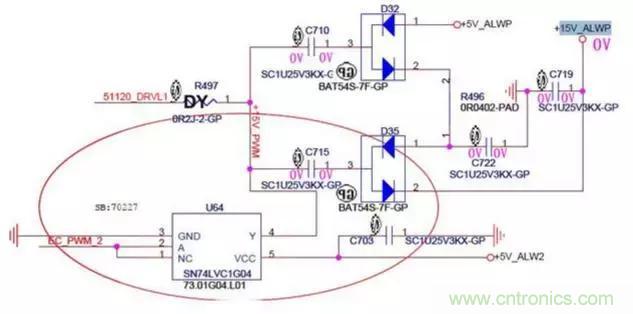

當電路未通電時，各處電平都是0V。

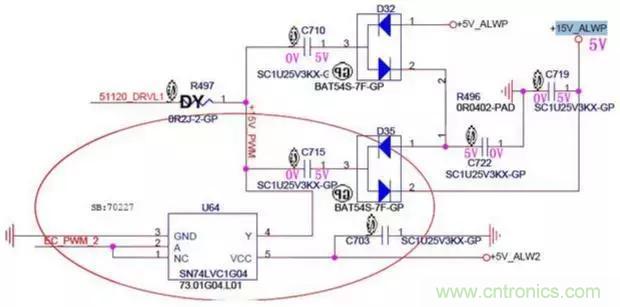

當通電時，右上角+5V_ALWP通過D32的1引腳對C710、C722、C715、C719進行充電，此時電容上兩端的電位如上圖所示。此時+15V_ALWP輸出端口的實際電平為5V。

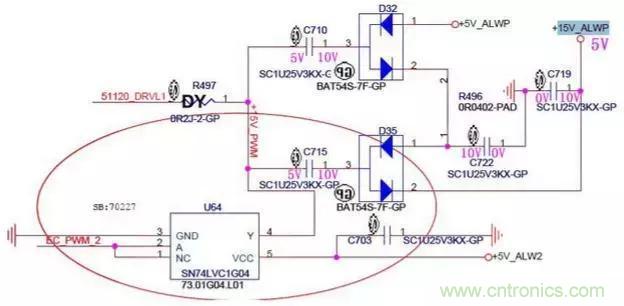

當U64的Y引腳開始輸出幅值為5V的方波，當Y第一次處於5V電位時：

1.由於電容兩端的電壓不能突變，此時C715兩端的電壓為左邊5V，右邊為10V，然後電流經過D35的2引腳對C719電容充電，充完電後C719的電壓升到了10V。

2.同時，Y輸出的5V也對C710進行充電，C710兩端的電壓為左邊5V，右邊為10V，然後電流經過D32的2引腳對C722進行充電，充完電後C722的電壓升到了10V。

此時+15V_ALWP輸出端口的實際電平為10V。

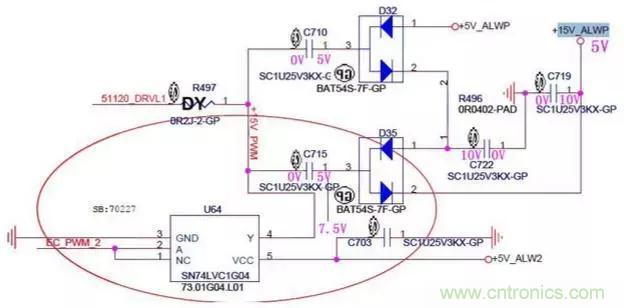

當U64的Y引腳開始輸出幅值為5V的方波，當Y第一次處於0V電位時：

1.由於電容兩端的電位不能突變，此時C715兩端的電壓為左邊0V，右邊5V。當C715電壓為5V後，由於C722電壓10V大於C715的5V，C722會對C715充電。充電後C715=C722=7.5V。此時C715的電壓依然比C719的電壓低。但是由於D32二極管反向截止，所以C719不會對C715充電。C719的電壓保持在10V。

2.同時，C710的電壓為左邊0V，右邊5V，C722的左端電壓為7.5V，由於D32的2引腳的反向截止，C722依然不會對C710充電，C722保持在7.5V。

當Y第二次處於5V時，C722通過C710、D32的2引腳又被充電為10V。當Y又處於低電平時，C722（10V）對C715（7.5V）充電。C715的電壓變為8.75V。經過數次過程後，C715兩端的電壓差上升為了10V，當Y再次為5V時，C715的右端的電位變為了15V。當然，在整個過程中，C715都在通過D35的2引腳向C719充電。

最終+15V_ALWP輸出端口的電平變為了15V。
