穩wen壓ya三san極ji管guan雖sui然ran在zai電dian路lu中zhong並bing不bu常chang用yong，但dan在zai一yi些xie特te殊shu情qing況kuang下xia，其qi確que是shi無wu可ke替ti代dai的de關guan鍵jian部bu分fen，用yong來lai保bao證zheng電dian路lu的de正zheng常chang運yun行xing。因yin此ci對dui於yu穩wen壓ya三san極ji管guan電dian路lu進jin行xing充chong分fen的de了le解jie同tong樣yang很hen有you必bi要yao，本ben文wen將jiang依yi據ju圖tu例li，對dui於yu穩wen壓ya電dian路lu中zhong限xian流liu電dian阻zuR與穩壓管VZ的選取進行分析。

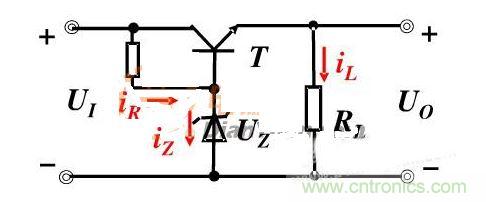

圖1穩壓三極管



如圖1所示，限流電阻是在穩壓管穩壓Uz最小值時選擇（假設輸入UI保持不變）
，但是三極管要工作在放大區，流入基極電流Ib需要一個最小值，IR=IZ+Ib。在電路正常工作時，IR保持不變，iz的變化量等於ib的變化量，這樣穩壓管在IZ最大值時選擇對應的功耗。



按照上麵的分析過程，可以看到UZ、UO是不變的，發生變換的是UI。如果在集電極額外增加電阻，如何計算這個電阻值呢
？若選定好三極管，一般spec中有給出在VCE=1V時的直流電流增益曲線。在已知輸出電流iL最大值的情況下
，三極管需要工作在放大區，這樣發射結正偏，集電結反偏。
