淺讀電容觸摸MSP430電路與LED驅動電路設計
發布時間:2015-07-09 責任編輯:tomruanduo
【導讀】MSP430係列單片機具有低功耗和豐富的外設模塊的特點,針對電容觸摸應用,又能帶來什麼幫助?
電容觸摸實現原理

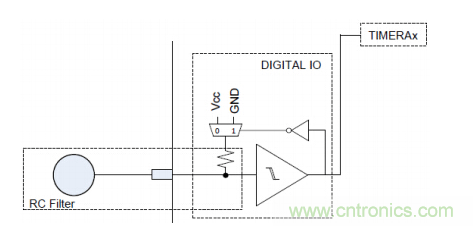

MSP430根據型號的不同支持多種電容觸摸檢測方式,有RC 震蕩、比較器、PIN RO,本設計使用的是PIN Relaxation Oscillator 方式,原理如圖,芯片管腳內部檢測電路由施密特觸發器、反向器,以及一個電阻組成,震蕩信號經過施密特觸發器變成脈衝信號,再通過反向器反饋回RC 電路,通過Timer_A對施密特觸發器的輸出進行記數,再通過設置測量窗口Gate 獲得記數的結果。當手指觸摸電極,電極上的C 產chan生sheng變bian化hua,導dao致zhi震zhen蕩dang頻pin率lv改gai變bian,這zhe樣yang在zai定ding長chang的de測ce量liang窗chuang口kou就jiu能neng獲huo得de不bu同tong的de記ji數shu結jie果guo,一yi旦dan差cha值zhi超chao過guo門men限xian,結jie合he一yi定ding的de濾lv波bo算suan法fa判pan斷duan就jiu可ke以yi觸chu發fa觸chu摸mo事shi件jian。

PIN RO 原理圖
電路設計
MCU 通過一個5V 轉3.3V 的LDO 給VCC 供電,使用LDO的目的是為了保證電源的穩定,讓觸摸電路在檢測信號時不會因為電源的噪聲產生過大的信號偏差。電極上串的電阻作為ESD保護器件,如果在產品結構設計合理的情況下可以省去。電路中預留了UART 口與主控係統通訊。
由於每一個LED 的電流在10mA左右,24個LED如果同時亮就有240mA,無法通過MCUIO口直接驅動,在每個LED 上加一個三極管以及限流電阻,實現24路LED 的控製。
針對電容觸摸應用,MSP430的PIN RO 電容觸摸檢測方式支持IO口直接連接檢測電極,不需要任何外圍器件,極大的簡化了電路設計,本設計中使用的MSP430G2XX5 支持多達2個IO口,可驅動24個以上的LED燈,達到理想的顯示效果。
