我們知道
，在串行信號中串個AC耦合電容
，這個電容可以提供直流偏壓和過電流保護

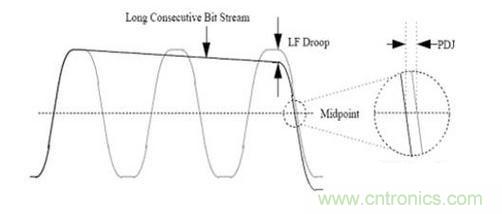

，但也會給鏈路帶了另一個問題PDJ(pattern-dependent jitter)。顧名思義，這和碼型有關。我們的鏈路可以等效成高通RC電路，當出現連續的“1”或“0”時，會出現下圖的直流壓降，這不僅會影響眼高，還會造成PDJ。

怎樣才能減小這個直流壓降呢?這和RC時間常數有關，RC值越大
，能通過的直流分量就越多

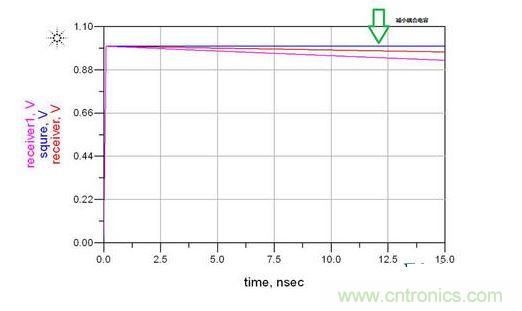

，直流壓降越小。由於鏈路中等效R是相對固定的，隻能調節耦合電容值了。如下圖電容值越大，壓降越小。



因為，實際安裝後的電容不是理想電容，除了ESR,ESL，haiyouanzhuangdiangan，suoyijiucunzaiyigechuanlianxiezhenpinlv。dianrongzaicipinlvzhiqianchengrongxing，zhihouchengganxing。dianrongzhiyueda，xiezhenpinlvyuexiao，dianrongzaijiaodipinlvjiuhuichengxianganxing，zheyanghuizaochengxinhaogaopinfenliangshuaijianzengda，tongyanghuishiyangaojianxiao，shangshengyanbianhuan
，jitter增加。



所以選值時要綜合以上兩點考量

，一般業界都推薦0.01uF~0.2uF
，最常見的就是0.1uF的電容。封裝的選擇不建議使用大於0603的封裝
，最好是0402的。
