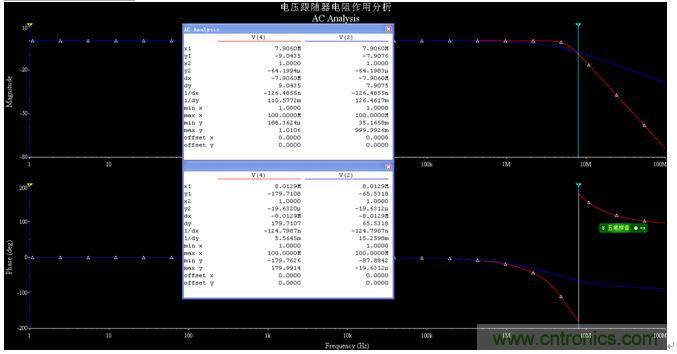

圖1(R6=1歐姆)

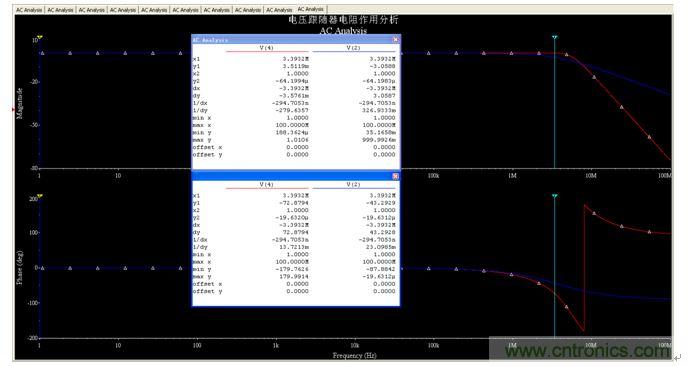

圖2(R6=1歐姆)

從仿真結果來看R6的加入使得係統函數的極點少了兩個，改善了係統的穩定性，在加入R6之前，係統的相位裕量為107度，幅度裕量為9dB
，最大相移270度。而加入R6之後，相位裕量大於137度

，而且最大相移降低到90度，這說明穩定性有了很大的改善。R6的加入實際上使得係統的3dB帶寬降低了，由原來的5.8MHz降為3.4MHz。但在高頻段在加入R6之前
，幅度按60dB/10倍頻程衰減，加入R6後
，幅度按20dB/10倍頻程衰減。在7.5MHz左右兩個幅頻曲線相交，此時幅頻響應為-7.8dB。在交點右邊
，加入R6後電路的幅頻響應曲線大於不加入R6的電路。

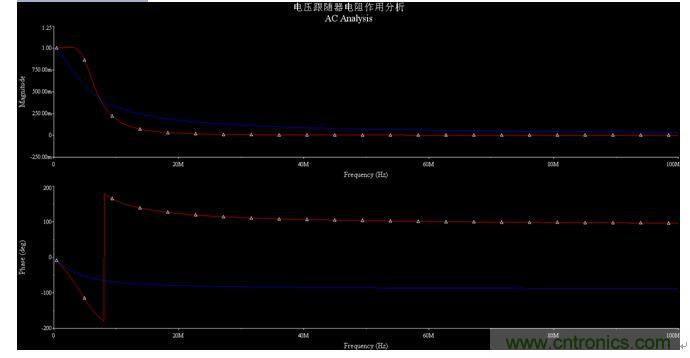

圖3(R6=1歐姆)

圖3表明，加入R6後，群時延從62.5nS降低到22.6nS。

仿真結果表明，加入R6後，電路穩定性得到提升，群時延減小
，但3dB帶寬降低了
，當頻率超過7.5MHz後加入R6後的電路幅頻響應大於不加R6的電路。



為什麼加入R6會使係統的極點由3個變為1個呢，對此不解
，因此將增益A用A(s)代替，將係統函數寫為：不加入R6：

從係統函數來看仍然不能得到結果
，因為不知道A(s)，Rin，Ro的值
，無法得到R6的加入為什麼能將原來的極點數減少兩個。



於是仿真了更寬的頻帶（如圖4）

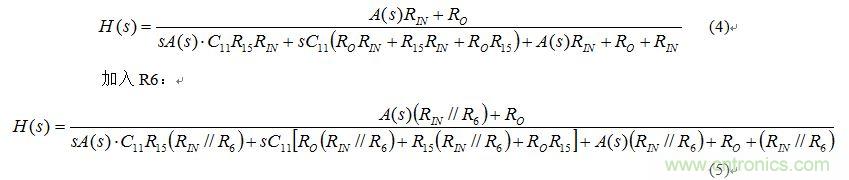

，發現在不加R6的情況下，係統在1THz附近還有兩個零點，結合式(4)和式(5)，可得出A(s)為二階，不加R6時，係統傳遞函數為 (4) 式

，有三個極點，兩個零點，並且三個極點均分布在6.2MHz左右，而兩個零點位於1THz附近，和低頻段的極點相距甚遠

，所以在1THz以下
，係統表現出3個極點的特性。加入R6後係統傳遞函數為(5)式
，仍然有三個極點
，兩個零點，但三個極點和兩個零點的位置均在3.5MHz左右，所以從幅頻特性曲線上看
，隻看到一個極點的影響。R6dezuoyongshijiangweiyugaopinduandelingdianbandaodipinduan，shixitongbiaoxianweizhiyouyigejidian，tishenglexitongdewendingxing，jianxiaolequnshiyan，jiangdilezaigaopinduandeshuaijianliang，dantongshiyejiangdile3dB帶寬。



令R6＝150k
，仿真得到圖5，R6將兩個零點從1THz附近搬移一1GHz附近
，映證了前麵的分析。加入R6後，在1GHz以下，係統表現為三個極點的特性
，在1GHz以上由於兩個零點開始發揮作用
，表現為1個極點的特性。

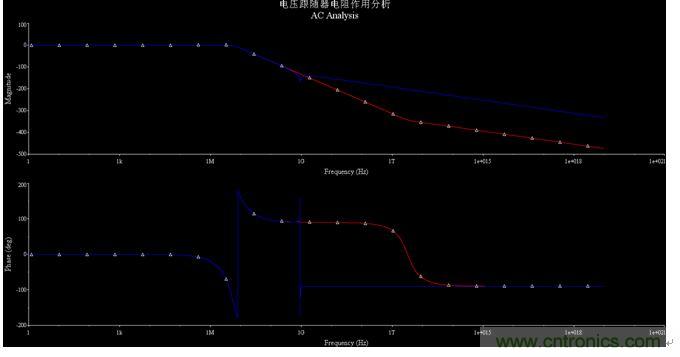

圖4(R6=1歐姆)

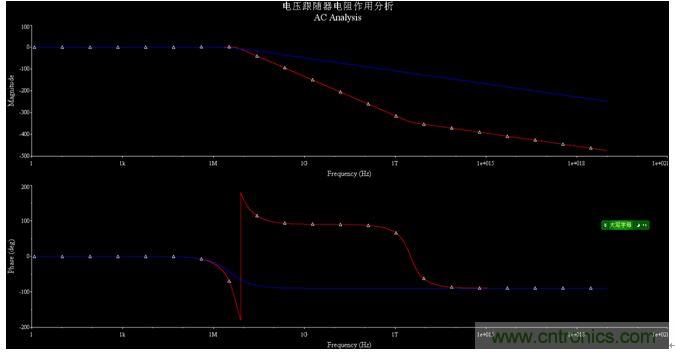

圖5(R6=150k)
