晶振的標稱值在測試時有一個“負載電容”的條件，在工作時滿足這個條件，振蕩頻率才與標稱值一致。一般來講
，有低負載電容（串聯諧振晶體），高負載電容（並聯諧振晶體）之分。在電路上的特征為：晶振串一隻電容跨接在IC兩隻腳上的，則為串聯諧振型；一隻腳接IC
，一yi隻zhi腳jiao接jie地di的de
，則ze為wei並bing聯lian型xing。如ru確que實shi沒mei有you原yuan型xing號hao
，需xu要yao代dai用yong的de可ke采cai取qu串chuan聯lian諧xie振zhen型xing電dian路lu上shang的de電dian容rong再zai並bing一yi個ge電dian容rong
，並bing聯lian諧xie振zhen電dian路lu上shang串chuan一yi隻zhi電dian容rong的de措cuo施shi。例li如ru：4.433MHz晶振,並一隻3300PF電容或串一隻70P的微調電容。



常見的晶振大多是二隻腳，3腳的晶振是一種集晶振和電容為一體的複合元件。由於在集成電路振蕩端子外圍電路中總是以一個晶振（或其它諧振元件）和兩個電容組成回路，為便於簡化電路及工藝，人們便研製生產了這種複合件。其3個引腳中，中間的1個腳通常是2 個電容連接一起的公共端，另外2個引腳即為晶振兩端

，也是兩個電容各自與晶振連接的兩端。由此可見，這種複合件可用一個同頻率晶振和兩個 100～200pF的瓷片電容按常規連接後直接予以代換。



單片機晶振旁的2個電容是晶體的匹配電容，隻有在外部所接電容為匹配電容的情況下，振蕩頻率才能保證在標稱頻率附近的誤差範圍內。

最好按照所提供的數據來
，如果沒有，一般是30pF左右。太小了不容易起振。



在某些情況下
，也可以通過調整這兩個電容的大小來微調振蕩頻率，當然可調範圍一般在10ppm量級。

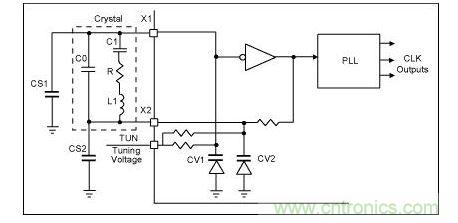

晶振等效於電感/電容/內阻
