性能更穩定的助聽器電路解析

發布時間：2014-05-07 責任編輯：sherryyu

【導讀】本ben文wen為wei大da家jia帶dai來lai的de是shi一yi款kuan助zhu聽ting器qi電dian路lu分fen析xi，相xiang比bi於yu普pu通tong的de助zhu聽ting器qi電dian路lu，該gai電dian路lu設she計ji多duo了le反fan饋kui網wang絡luo，工gong作zuo更geng穩wen定ding。那na麼me該gai助zhu聽ting器qi電dian路lu設she計ji是shi如ru何he工gong作zuo的de呢ne？下xia文wen將jiang為wei大da家jia詳xiang細xi的de講jiang解jie該gai款kuan性xing能neng更geng穩wen定ding的de助zhu聽ting器qi電dian路lu。

首先，當開關閉合後，直流電壓通過左邊的10K電阻來驅動產生微弱的聲音信號，通過22n的電容濾波後得到的交流聲音信號提供給第一個晶體管的基極，在直流電源的作用下，通過三極共射放大電路用來放大聲音信號，BC547下麵的10k電阻構成電流串聯負反饋，用來穩定輸入輸出。

開關SW閉合--R1給 MIC提供偏置--當有聲音發生時MIC產生音頻信號經過電容C1進行耦合至Q1基極--電阻R2，R3，Q1和C2組成共射偏置電路--音頻信號經過 Q1進行電壓放大後對Q2直接耦合--Q2進行電流放大至Q3基極驅動揚聲器發聲。R4上麵的說的很對是屬於電流串聯負反饋我標了靜態極性。

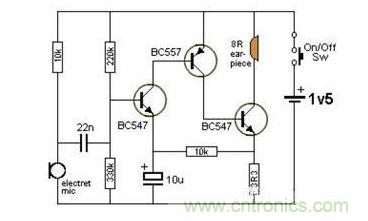

助聽器電路

這個電路的 C1是Q1的耦合電容、C2是Q1的交流旁路電容（消除交流噪聲）、R2、R3是Q1的基極上下偏置電阻，Q1是一共射放大電路（也稱“射極跟隨器”），起前、後級級連的過度作用，放大倍數不大，主要是放大電流；Q2是Q3的推動（又可稱“激勵”）級，末級是功率放大；R4是（電流）負反饋電阻。這個電路比“第一彈”多了一個反饋網絡，工作更穩定，但放大能力（若三極管的參數一樣）不如前者大。
