RS-485端口6KV1.2/50us浪湧防護

RS-485總線標準是工業設備上應用最為廣泛的物理層協議之一，可用於過程控製網絡
、工業自動化
、遠程終端、樓宇自動化以及安防係統。RS-485的主要特點：支持遠距離傳輸
，長達4000英尺
；雙向信號差分傳輸，提高信號的噪音抑製能力

，並且允許一條總線上掛接多個發射器和接收器，信號傳輸為寬範圍電平-7V~+12V。

基於RS-485電性能參數，其典型高浪湧防護等級的解決方案為兩級防護
，其中第一級可采用TE的GTCS25-900M-R05用於旁路大部分的雷擊電流


，中間采用TRF250-120起到第一級和第二級保護的耦合器件

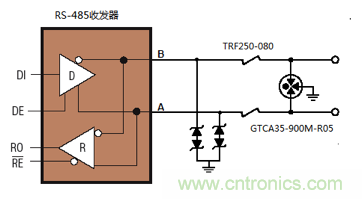

；而第二級保護則可以采用鉗位電壓更為精確的TVS或crowbar模式的thyristor，將浪湧電壓殘壓降至最低範圍。圖1為TE應用於RS-485端口的典型應用解決方案。
RJ45/POE端口的浪湧防護

RJ45/POE端口廣泛用於安防、視頻監控以及智能電網等工業係統
，用以實現係統內的數據、視頻傳輸、流量控製
、以及通過總線實現供電。由於工業以太網工作環境的嚴苛

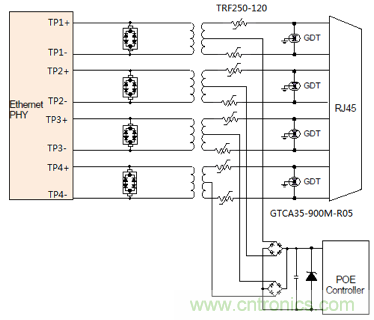

，對於RJ45/POE端口的電磁兼容的雷擊浪湧防護必不可少，通常接觸到的客戶對於交換機的以太網端口的雷擊電流防護高達4KV甚至更高的6KV10/700us浪湧電流保護能力。基於如此高的端口浪湧防護需求，TE基於1000MRJ45/POE端口的典型解決方案如圖2所示

，該方案可以實現高達6KV的10/700us浪湧防護能力。 [page]
RJ11電話端口的浪湧防護

在POS機
、ATM係統
、安防係統中經常采用RJ11接口用於撥號上網、設備間或者與上位機之間的數據通信。RJ11接口的浪湧防護與RS-485等接口不同，由於RJ11的Tip和Ring信號線上振鈴電壓的存在，而該振鈴信號的最大電壓值可能超過100V，要求過圧保護元件的最小關斷電壓要高於振鈴信號的最大值

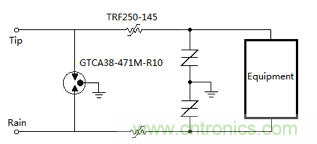

，以保證設備的正常工作。圖3所示方案實現了電話線的浪湧防護和電力線搭碰測試需求。
USB端口的靜電防護

隨著各種設備功能逐步強大
，人機接口類型更加豐富和完善
，USB端口逐漸成為越來越多設備的必備端口。比如PLC
、DCS係統、安防係統、以及視頻監控係統。USB端口與其他通信端口不同
，因為沒有浪湧過壓
、過流造成的損壞危險，但是其支持熱插拔和頻繁操作，使其經常麵臨ESD的風險。IEC61000-4-2定義了ESD的測試等級和測試方法。通常消費類電子要求的ESD防護要求為8KV，TESESD係列產品采用業界主流的DFN封裝，從0201和0402的單通道產品
，到1004的4通道陣列產品可支持高達20KV的接觸放電
，以滿足工業產品高可靠性的需求。圖4是基於TESESD0402X1UN-0020-090的USB2.0靜電防護解決方案。
