防雷浪湧等級的晶閘體半導體放電管

發布時間：2013-01-25 責任編輯：alexwang

【導讀】TSS晶閘體半導體放電管是一種並聯於線路中的開關型過壓保護器件,平ping時shi處chu於yu開kai路lu狀zhuang態tai，一yi當dang有you異yi常chang的de過guo電dian壓ya脈mai衝chong，達da到dao其qi擊ji穿chuan電dian壓ya時shi，會hui迅xun速su的de由you高gao阻zu狀zhuang態tai變bian為wei低di阻zu狀zhuang態tai，會hui把ba瞬shun間jian的de浪lang湧yong電dian流liu旁pang路lu而er泄xie放fang掉diao，由you於yu負fu阻zu的de效xiao應ying，而er此ci時shi二er端duan的de電dian壓ya小xiao於yu 4V 以下，一當異常電壓消失，立即恢複到高阻狀態。君耀推出的係列防雷浪湧產品，封裝多樣化，可適應多種不同環境的安裝要求。

防雷浪湧等級的晶閘體半導體放電管

圖1 防雷係列產品

為了滿足更高防雷浪湧等級的要求，君耀推出 10/1000uS 150A、200A 係列的產品；同時為了能適應更高頻數據信號線路上的應用，電容值可達 25PF、16PF、10PF以下低電容值係列的產品以滿足其高頻數據線路上的應用保護。

特點

●存在分立式元件與陣列式元件二種

●反應速度快小於 1nS

●一般電壓規格大約隻有 6/8、25/30、58V/64、65V/72、75V/90、90V/110、120V/130、140V/150、170V/180、190V/230、220V/260、275V/310、320V/350

●具有精確的導通擊穿電壓

●電容值一般隻有幾十 pF、AA 代表電容

●漏電流低，一般在幾個 uA 級

●封裝多樣化，SMA、SMB、TO-92、DO-15、DO-27

應用範圍

數據線保護

RS232/RS422/RS485 分界麵卡

xDSL 和 ISDN、HDSL 傳輸設備

用戶前端設備，如：電話、調製解調器等

Central office line cards

T1/E1

PBX 和其它交換設備

防雷浪湧等級的晶閘體半導體放電管

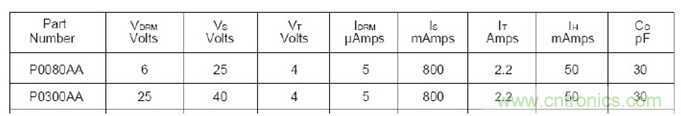

圖2 參數規格表

君耀 TSS 半導體放電管產品符合於 RoHS WEEE 相應的條款並通過相應的檢測機構檢驗，滿足其相應的測試標準：UL60950、GR1089、ITU K21、IEC61000-4-5、IEC61643-341、GB/T8802.341 等標準。
