IGBT絕緣柵雙極型晶體管是一種典型的雙極MOS複合型功率器件。它結合功率MOSFET的工藝技術，將功率MOSFET和功率管GTR集成在同一個芯片中。該器件具有開關頻率高、輸入阻抗較大、熱穩定性好
、驅動電路簡單、低飽和電壓及大電流等特性，被作為功率器件廣泛應用於工業控製、電力電子係統等領域(例如：伺服電機的調速、變頻電源)。為使我們設計的係統能夠更安全
、更可靠的工作，對IGBT的保護顯得尤為重要。

目前
，在使用和設計IGBT的過程中，基本上都是采用粗放式的設計模式——所(suo)需(xu)餘(yu)量(liang)較(jiao)大(da)，係(xi)統(tong)龐(pang)大(da)
，但(dan)仍(reng)無(wu)法(fa)抵(di)抗(kang)來(lai)自(zi)外(wai)界(jie)的(de)幹(gan)擾(rao)和(he)自(zi)身(shen)係(xi)統(tong)引(yin)起(qi)的(de)各(ge)種(zhong)失(shi)效(xiao)問(wen)題(ti)。瞬(shun)雷(lei)電(dian)子(zi)公(gong)司(si)利(li)用(yong)在(zai)半(ban)導(dao)體(ti)領(ling)域(yu)的(de)生(sheng)產(chan)和(he)設(she)計(ji)優(you)勢(shi)
，結(jie)合(he)瞬(shun)態(tai)抑(yi)製(zhi)二(er)極(ji)管(guan)的(de)特(te)點(dian)
，在(zai)研(yan)究(jiu)IGBT失效機理的基礎上
，通過整合係統內外部來突破設計瓶頸。本文將突破傳統的保護方式，探討IGBT係統電路保護設計的解決方案。

IGBT失效場合：來自係統內部，如電力係統分布的雜散電感
、電機感應電動勢、負載突變都會引起過電壓和過電流
；來自係統外部
，如電網波動、電力線感應、浪湧等。歸根結底，IGBT失效主要是由集電極和發射極的過壓/過流和柵極的過壓/過流引起。

IGBT失效機理：IGBT由於上述原因發生短路，將產生很大的瞬態電流——在關斷時電流變化率di/dt過大。漏感及引線電感的存在
，將導致IGBT集電極過電壓，而在器件內部產生擎住效應，使IGBT鎖定失效。同時，較高的過電壓會使IGBT擊穿。IGBT由於上述原因進入放大區, 使管子開關損耗增大。

IGBT傳統防失效機理：盡量減少主電路的布線電感量和電容量，以此來減小關斷過電壓；在集電極和發射極之間
，放置續流二極管，並接RC電路和RCD電路等；在柵極

，根據電路容量合理選擇串接阻抗，並接穩壓二極管防止柵極過電壓。

[page]
IGBT失效防護

集電極過電壓
、過電流防護，以IGBT變頻調速電源主電路為例(圖1)。

在集電極和發射極之間並接RC濾波電路
，可有效地抑製關斷過電壓和開關損耗。但在實際應用中，由於DC電源前端的浪湧突波會使集電極過電壓，並使RC濾波電路部分的抑製效果生效
，IGBT通常都會被擊穿或者短路。另外，在電機起動時，由於起動時的大電流
，在主線路中分布的電感亦會造成較大程度的感應過電壓，使IGBT損壞。同時，電機勵磁造成的感應電動勢
，對電路的破壞也相當地大——工程師們經常沒有考慮到這一點。

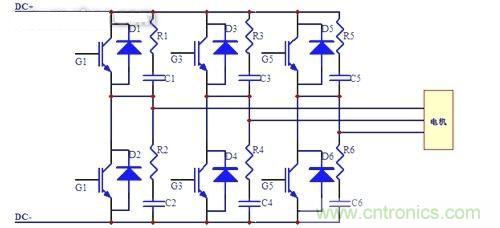

圖1：IGBT變頻調速電源主電路

上述情況，浪湧突波部分可以用防雷電路進行防護。瞬雷電子開發的藍寶寶浪湧抑製器(BPSS)，在雷擊方麵既具有極大的過電流能力,又具有極低的殘壓。同時
，針對電機部分，參照ISO7637的相關標準
，該產品完全可以使用。而使用其他器件則不能同時達到上述兩種情況。具體問題有：壓敏電阻在ISO7637的長波(P5A)中容易失效
，並且不宜長期使用
；陶瓷放電管不能直接用於有源電路中，常因續流問題導致電路短路
，並且抑製電壓過高。

柵極過電壓、過電流防護

傳統保護模式：防護方案防止柵極電荷積累及柵源電壓出現尖峰損壞IGBT——可在G極和E極之間設置一些保護元件，如下圖的電阻RGE的作用，是使柵極積累電荷泄放(其阻值可取5kΩ)；兩個反向串聯的穩壓二極管V1和V2，是為了防止柵源電壓尖峰損壞IGBT。另外，還有實現控製電路部分與被驅動的IGBTzhijiandegelisheji，yijishejishihezhajidequdongmaichongdianludeng。ranerjishizheyang

，zaishijishiyongdegongyehuanjingzhong
，yishangfanganrengranjuyoubijiaogaodechanpinshixiaolv——有時甚至會超出5%。相關的實驗數據和研究表明：這和瞬態浪湧、靜電及高頻電子幹擾有著緊密的關係
，而穩壓管在此的響應時間和耐電流能力遠遠不足
，從而導致IGBT過熱而損壞。

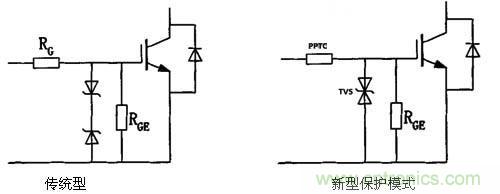

圖2：傳統保護模式和新型保護模式電路對比

新型保護模式：將傳統的穩壓管改為新型的瞬態抑製二極管(TVS)。一般柵極驅動電壓約為15V，可以選型SMBJ15CA。該產品可以通過IEC61000-4-5浪湧測試10/700US 6kV。

TVS反應速度極快(達PS級)，通流能力遠超穩壓二極管(可達上千安培)，同時，TVS對靜電具有非常好的抑製效果。該產品可以通過 IEC61000-4-2接觸放電8kV和空氣放電15kV的放電測試。

將傳統電阻RG變更為正溫度係數(PPTC)保險絲。它既具有電阻的效果，又對溫度比較敏感。當內部電流增加時，其阻抗也在增加，從而對過流具有非常好的抑製效果。
