產品特性：

• 超小型CLP0603矽封裝
• 低電容
  、低線路感抗
  、高隔離能力
• 1mA電流下的最大鉗位電壓為10V

應用範圍：

• 便攜遊戲機、數碼照相機
  、MP3播放器、手機及其他便攜式係統

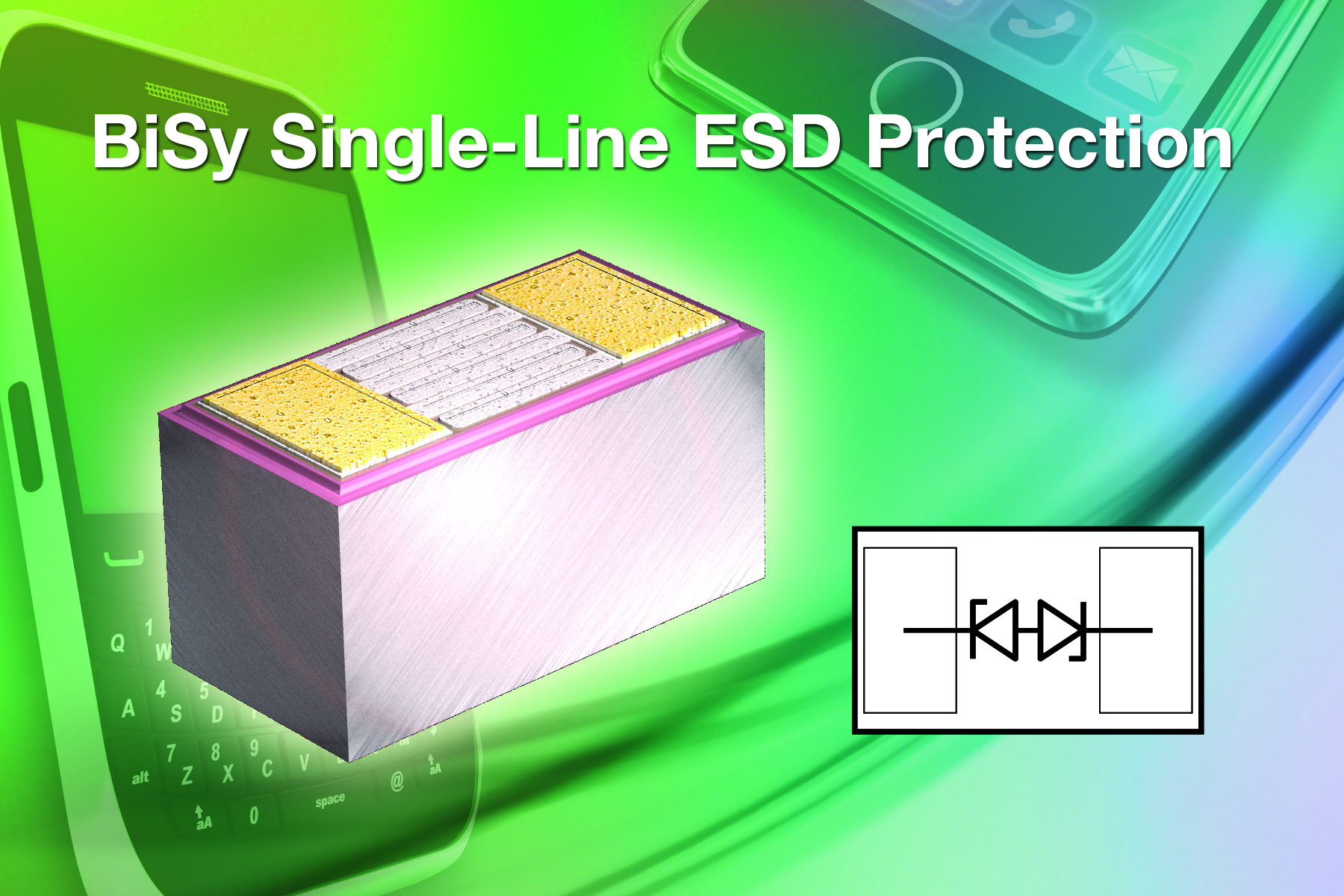

日前，Vishay Intertechnology, Inc.宣布，推出采用超小型CLP0603矽封裝的新款雙向對稱(BiSy)單路ESD保護二極管---VCUT05D1-SD0。VCUT05D1-SD0具有10pF的低電容，可在便攜式電子產品中保護信號和數據線路免受瞬態電壓信號的侵擾，並大大節省PCB空間。

VCUT05D1-SD0隻占用0.6 mm x 0.3mm的麵積
，封裝高度小於0.3mm


，在便攜式遊戲機、數碼照相機
、MP3播放器、手機、智能手機和其他便攜式係統進行有源ESD保護時，所需空間隻有1006(mm)或0603(英寸)占位封裝器件的1/3。

在5.5V工作電壓下，二極管能以不到0.1μA的泄漏電流提供對地的高隔離能力。任何在1mA電流下超過8V典型反向擊穿電壓的瞬態電壓信號都將被鉗位或短路到地。器件在1mA電流下的最大鉗位電壓為10V。

無引線、小尺寸的CLP0603封裝使二極管具有非常低的線路感抗


，使鉗位ESD尖峰等快速瞬態時具有最小的過衝或負過衝。

VCUT05D1-SD0可為一條數據線提供符合per IEC 61000-4-2規定的±30kV（空氣和接觸放電）瞬態保護，以及IEC 61000-4-5規定的6A高浪湧電流保護。器件無鉛

，符合RoHS 2002/95/EC和WEEE 2002/96/EC。

VCUT05D1-SD0將在2011年三季度提供樣品
，在2012年一季度實現量產，大宗訂貨的供貨周期為八周到十周。
