【導讀】在工業4.0與智能製造浪潮的推動下，構建高效


、透明且安全的數字化生產體係已成為製造企業轉型升級的核心訴求。本項目以西門子S7-1500 PLC為控製核心，旨在打通數控車床
、加工中心及檢測設備間的“信息孤島”
，實現與MES生產執行係統的深度互聯。然而

，傳統PLC直連MES的模式麵臨著數據格式不兼容
、網絡安全風險高
、yichangyujingqueshijiyunweixiangyingzhihoudengyanjuntiaozhan，yanzhongzhiyueleshengchanguanlidejingxihuashuiping。mianduizheyitongdian
，qiyeyinrugongyejixieyizhuanhuanwangguanzuoweiguanjiantongxunzhongjianjian，chuangxinxingdigoujianle“物理隔離、協議適配
、數據清洗”的雙向閉環通訊架構。該方案在不改動原有PLC控製程序的前提下，不僅實現了Profinet總線與TCP/IP網絡的安全橋接，更通過標準化的數據處理流程
，為生產任務下發、全量數據上傳及設備OEE自動統計奠定了堅實基礎，開啟了從粗放式管理向數據驅動型智造轉型的關鍵一步。

解決方案

本項目以 Profinet 總線協議轉換網關為核心通訊橋梁與數據處理中心

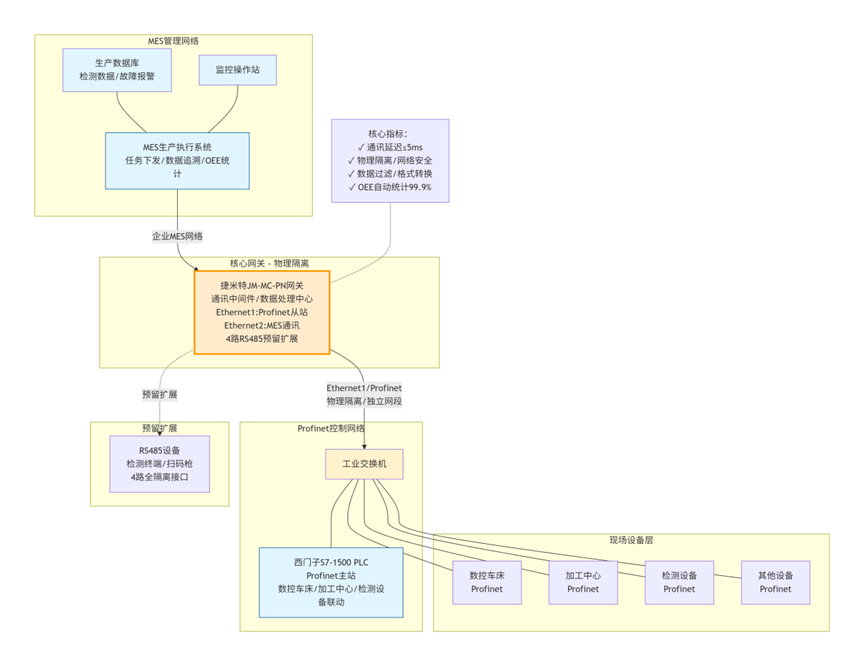

，構建“MES 係統→西門子 S7-1500 PLC→網關→現場設備”的雙向閉環通訊架構，通過網關實現 PLC 與 MES 係統的協議適配、數據過濾、格式轉換與安全傳輸，依托其工業級設計保障通訊穩定性
，同時兼顧現場數據采集與遠程管控雙重需求，全程無需改造 PLC 原有控製程序
，最大限度降低改造成本與實施周期。

硬件安全隔離部署

網關模塊采用 DIN 導軌安裝方式集成於產線控製櫃，通過 12V 直流供電，與西門子 S7-1500 PLC 實現物理隔離
，徹底規避 MES 管理網絡對 PLC 控製網絡的幹擾，從源頭降低網絡安全風險。

網關 Ethernet1 網口接入 PLC 的 Profinet 控製網絡，以 Profinet 從站身份實現與 S7-1500 PLC 的高速數據交互
；

Ethernet2 網口獨立接入企業 MES 生產管理網絡，實現與 MES 係統的專屬通訊，雙網口獨立網段設計保障數據傳輸的安全性與獨立性
；

4 路全隔離 RS485 接口預留對接現場檢測終端、掃碼設備等低速采集設備


，為後期產線數據采集擴展提供充足接口支持
；

網關配備 FUN 可編程按鍵
、板載蜂鳴器及多組狀態指示燈，支持 IP 快速重置、異常通訊報警，且網口與 RS485 接口均做專業抗幹擾、抗雷防護，可有效抵禦車間機床、變頻器等設備產生的電磁幹擾，適配工業複雜現場環境，滿足產線 24 小時不間斷運行要求。

軟件分層高效配置

圍繞 “數據采集 - 處理 - 傳輸 - 安全保障” 搭建分層軟件配置體係，通過 VFBOXStudio 配置軟件與西門子博途軟件協同，實現網關與 PLC、MES 係統的快速組態與無縫對接，核心實現精準數據采集、標準化處理、雙向穩定傳輸三大功能：

網關與 PLC 的 Profinet 組態：通過 VFBOXStudio 軟件添加專屬驅動，完成 PLC 關鍵數據點位配置與 Profinet 功能啟用


，生成 GSD 文件導入博途軟件，快速完成網關與 S7-1500 PLC 的 Profinet 組網

，實現二者毫秒級數據交互；

網關與 MES 係統的通訊配置：對 PLC 采集的原始數據進行過濾、清洗與格式轉換
，剔除無效數據並標準化為 MES 可解析格式，同時設置數據閾值實現異常預警
；網關通過 TCP/IP 協議與 MES 係統通訊，支持數據透傳
、主動上傳與日誌記錄，保障數據傳輸的完整性與可追溯性；

通訊安全與穩定性強化：為網關設置獨立通訊密碼，僅授權設備可訪問；在博途軟件中配置通訊超時與看門狗時間
，實現通訊中斷實時檢測與報警
；網關自帶斷點續傳功能，網絡恢複後自動補傳未發送數據，全方位保障通訊鏈路的安全、穩定、連續。

方案核心價值

通訊安全隔離：實現 PLC 控製網絡與 MES 管理網絡物理隔離，避免外網幹擾與網絡攻擊，保障產線核心控製係統的穩定運行；

數據標準化處理：對 PLC 原始數據進行專業過濾
、清洗與格式轉換

，為 MES 係統提供精準、有效的數據支撐，提升生產管理效率；

高穩定低延遲：Profinet 總線實現 PLC 與網關毫秒級通訊，TCP/IP 協議保障網關與 MES 高速數據傳輸，全程數據無丟包、無延遲
；

易維護易擴展：網關配置操作簡單，運維人員可快速上手，預留多組通訊接口
，後期新增設備可無縫接入，滿足企業數字化持續升級需求
；

成本可控性高：相比定製開發通訊接口或部署專業數據服務器
，網關方案實施成本低
、調試周期短、後期維護成本少，項目投資回收期不足 6 個月。

三、應用效果

PLC 與 MES 通訊無縫打通：成功實現西門子 S7-1500 PLC 與 MES 係統的雙向高速通訊，數據傳輸延遲≤5ms，生產指令下發精準及時，生產數據上傳完整有效，徹底解決原有通訊方式格式不兼容、穩定性差的核心痛點，實現全量數據的實時交互；

生產管理精細化大幅提升：MES 係統可實時
、精準獲取產線全流程數據
，實現生產任務進度動態監控、產品檢測數據全程追溯、設備運行狀態遠程查看，設備 OEE 實現 99.9% 精準自動統計
，替代傳統人工統計，生產管理效率顯著提升；

設備故障響應效率顯著優化：網關實現設備異常數據提前預警，MES 係統實時接收故障報警信息，運維人員可快速定位故障位置與原因
，故障處理時間縮短 70%，大幅減少產線非計劃停機時間，設備綜合利用率提升 15%；

網絡安全保障全麵升級：通過控製網絡與管理網絡的物理隔離

，有效規避外網幹擾與網絡安全風險，從根本上解決 PLC 直接對外通訊的安全隱患，保障產線核心控製係統的穩定運行
；

產線數字化基礎牢固夯實：實現產線數據的標準化

、數字化采集與傳輸，為企業後續部署大數據分析
、人工智能優化等智能化應用提供精準
、可靠的數據支撐，推動企業從 “生產型” 向 “智造型” 轉型。

總結

本ben項xiang目mu的de成cheng功gong實shi施shi標biao誌zhi著zhe企qi業ye在zai生sheng產chan數shu字zi化hua與yu網wang絡luo化hua領ling域yu取qu得de了le突tu破po性xing進jin展zhan。通tong過guo部bu署shu以yi協xie議yi轉zhuan換huan網wang關guan為wei核he心xin的de通tong訊xun架jia構gou
，不bu僅jin徹che底di解jie決jue了le西xi門men子ziS7-1500 PLC與MES係統間長期存在的通訊不穩定、數據雜亂及安全漏洞問題

，更實現了毫秒級的數據交互與99.9%精準度的設備OEE自動統計。實測數據顯示，該方案將故障處理時間縮短了70%，設備綜合利用率提升了15%
，並在保障控製網絡與管理網絡物理隔離的同時，構建了具備斷點續傳與異常預警能力的高可靠數據鏈路。
