【導讀】zaidangjindeqichedianzixitongzhong

，shexiangtoushuliangzhengyiqiansuoweiyoudesuduzengchang。conghuanshijiankongdaodianzihoushijing，zaidaozidongbochefuzhu
，zhexiexianjingongnengdouyilaiyuwendinggaoxiaodeshipinchuanshulianlu。raner，shexiangtoushuliangdezengjiayeduichezaishipinlianlutichulegenggaoyaoqiu：需要高帶寬傳輸視頻數據
，又必須控製成本，同時還要保證在複雜電磁環境下的抗幹擾能力。麵對這一挑戰，瑞薩電子推出的Automotive High Definition Link（AHL）解決方案提供了一種創新思路。

瑞薩AHL：創新性的解決方案

瑞薩電子的AHL技術通過創新的思路解決了這些看似矛盾的需求。該解決方案基於RAA279971編碼器和RAA279972解jie碼ma器qi芯xin片pian，核he心xin思si想xiang是shi將jiang高gao清qing數shu字zi視shi頻pin轉zhuan換huan為wei抗kang噪zao性xing強qiang的de模mo擬ni信xin號hao進jin行xing傳chuan輸shu。這zhe一yi方fang案an的de精jing妙miao之zhi處chu在zai於yu，它ta能neng夠gou在zai普pu通tong的de非fei屏ping蔽bi雙shuang絞jiao線xian（UTP）或同軸電纜上傳輸高質量視頻，顯著降低了布線成本和EMC設計複雜度。對於需要部署多個攝像頭的現代汽車來說
，這意味著可觀的成本節約和更簡單的係統集成。

AHL評估板：加速開發進程

為了幫助工程師快速驗證和應用AHL技術，瑞薩提供了完整的評估板套件，包括兩大核心組件：

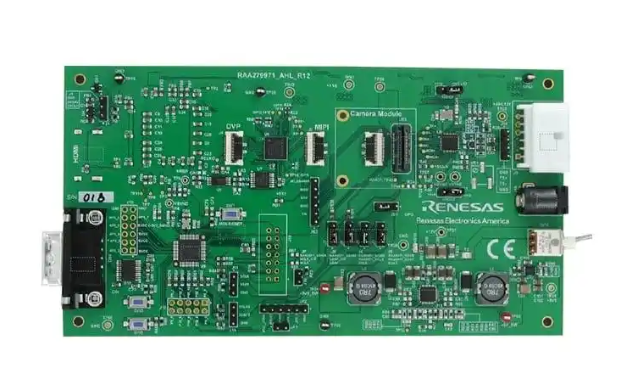

發射端評估板：集成RAA279971 AHL編碼器，支持多種數字視頻輸入接口，包括MIPI CSI-2、DVP或BT.656等，可靈活連接各種攝像頭模塊。

接收端評估板：搭載RAA279972 AHL解碼器和RAA278842 LCD視頻處理器
，並配備10英寸LVDS顯示屏
，可直接觀察還原後的圖像質量。

評估板的工作流程清晰高效：數字視頻輸入至編碼器→轉換為高質量模擬複合信號→通過單根雙絞線傳輸→接收端解碼還原為數字信號→最終驅動顯示屏。整個鏈路僅需單顆27MHz晶振，支持3.3V或1.8V I/O電平切換，大大簡化了係統設計。

靈活配置滿足多樣需求

AHL技術默認支持多種標準分辨率，包括720p @ 30Hz
、720p @ 60Hz和1080p @ 30Hz
，覆蓋了大多數應用場景。但汽車視頻應用的需求千差萬別，特別是電子後視鏡等應用常常需要非標準的寬屏分辨率。為此
，AHL解決方案提供了充分的靈活性。開發人員可通過配套的GUI終端工具手動調整芯片寄存器，修改PLL參數和時序控製，實現自定義分辨率的適配。這種靈活性確保了該技術能夠滿足各種特定的應用需求。

AHL技術的核心優勢

瑞薩AHL解決方案擁有一係列關鍵技術特性，使其在汽車視頻傳輸領域脫穎而出：

高精度模擬輸出：采用10-bit DAC結合獨立的Y/C幅度調節
，確保色彩保真度
，提供高質量的視頻體驗；

接口靈活性：支持MIPI CSI-2（2-lane, YUV422）
、DVP、偽BT.656等多種輸入接口，通過引腳複用節省封裝空間；

多種輸出模式：可通過軟件配置為單端、差分或偽差分輸出
，適配不同類型的傳輸線纜；

低功耗設計：支持Power Save與Power Down模式，滿足汽車嚴格的待機功耗要求；

雙向控製：通過兩線製I²C-like接口實現編解碼器間的通信，支持狀態反饋和參數同步
；

車規級可靠性：芯片通過AEC-Q100 Grade 2認證，適用於-40°C至+105°C的惡劣工作環境；

緊湊封裝：32引腳SQFN（5×5mm）封裝帶有階梯切引腳，便於SMT焊接與散熱，適合空間受限的應用場景。

典型應用場景

AHL技術在多個汽車視覺應用場景中展現出了獨特價值：

電子後視鏡（e-Mirror）：實現長距離高清視頻傳輸，同時避免純數字鏈路常見的EMI問題
；

環視與泊車係統：使多個攝像頭能夠通過低成本非屏蔽雙絞線接入域控製器，大幅降低係統總成本；

商用車盲區監測：利用車輛上現有的模擬線纜基礎設施升級至高清視頻係統，顯著降低改造成本。

完善的開發支持

瑞薩為AHL技術提供了全麵的開發支持，評估套件預加載了標準分辨率的寄存器配置，並提供了GUI配置工具（支持寄存器讀寫與實時預覽）、完整原理圖與BOM
、以及詳細的應用筆記（含EMC布局建議和線纜選型指南）。這些資源大大縮短了工程師的開發周期
，加速產品上市進程。
