圖1：積分線性度誤差的測量方法（兩張圖均為同一轉換器）

在端點係統中
，以通過原點和滿量程點的直線為基礎測量偏差（增益調整後）。對於數據轉換器測量和控製應用
，這是最有用的積分線性度測量方法（因為誤差預算取決於與理想傳遞特性的偏差，而非某個隨意的“最佳擬合”），也是ADI公司通常使用的方法。

然而，最佳直線法確實能夠對交流應用的失真作出更好的預測
，同時會使數據手冊上的“線性度誤差值”jiangdi。zuijianihezhixianshijiyubiaozhunquxiannihefangfa
，tongguoqijiandechuanditexinghuacheng，zuidapianchajijiyugaizhixiancede。yibanlaishuo，liyongzhezhongfangfacededejifenxianxingduwuchajinweiduandianfasuocezhide50%。可(ke)見(jian)
，這(zhe)種(zhong)方(fang)法(fa)非(fei)常(chang)適(shi)合(he)編(bian)製(zhi)漂(piao)亮(liang)的(de)數(shu)據(ju)手(shou)冊(ce)，但(dan)對(dui)誤(wu)差(cha)預(yu)算(suan)分(fen)析(xi)並(bing)不(bu)適(shi)用(yong)。對(dui)於(yu)交(jiao)流(liu)應(ying)用(yong)

，標(biao)定(ding)失(shi)真(zhen)比(bi)直(zhi)流(liu)線(xian)性(xing)度(du)更(geng)有(you)效(xiao)，因(yin)此(ci)，很(hen)少(shao)需(xu)要(yao)用(yong)最(zui)佳(jia)直(zhi)線(xian)法(fa)來(lai)定(ding)義(yi)轉(zhuan)換(huan)器(qi)的(de)線(xian)性(xing)度(du)。

轉換器的另一種非線性度為差分非線性度(DNL)。該項指標與轉換器碼轉換的線性度有關。理想情況下，數字碼每變化1 LSB，相當於模擬信號變化1 LSB。在DAC中

，數字碼每變化1 LSB會導致模擬輸出正好變化1 LSB

；而在ADC中
，模擬輸入變化1 LSB
，數字轉換將從一個進入下一個。差分線性度誤差定義為整個傳遞函數與理想值1 LSB之間的任意最大偏差（或LSB變化）。

當相當於1 LSB數字變化的模擬信號變化量超過或不足1 LSB時，即存在DNL誤差。轉換器的DNL誤差通常定義為在轉換器整個範圍的任何轉換點的最大DNL。圖2所示為DAC和 ADC的非理想傳遞函數以及DNL誤差的影響。

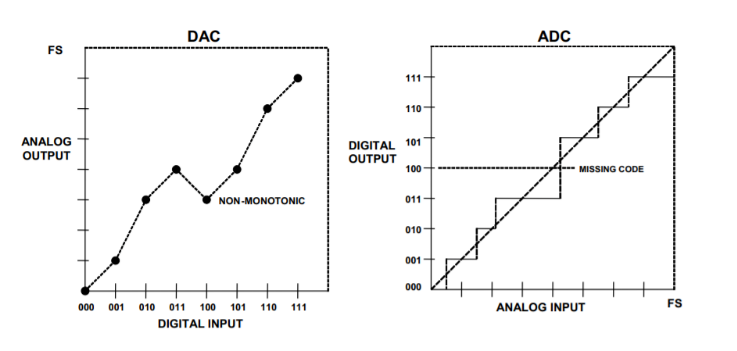

圖2：非理想3位DAC和ADC的傳遞函數

有關DAC DNL的詳細分析見圖3。如果DAC的DNL在任何轉換點均小於–1 LSB，則該DAC 具有非單調性
，即其傳遞特性含有一個或多個局部最大值或最小值。DNL大於+1 LSB時

，不會導致非單調性
，但仍然不理想。在許多DAC應用中（尤其是在非單調性可能使負反饋變成正反饋的閉環係統中），DAC的單調性非常重要。DAC單調性通常在數據手冊中有明確規定，然而，如果DNL保證低於1 LSB（即|DNL| ≤ 1 LSB），則該器件一定具有單調 性，即使未明確指出。

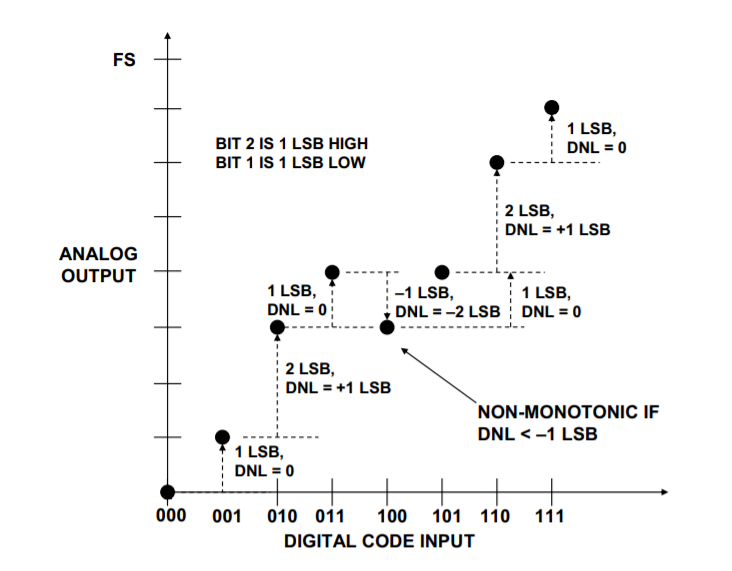

圖3：DAC差分非線性度詳情

圖4更加詳細地描述了ADC的DNL。ADC可以為非單調
，但ADC中過量的DNL通常會導致失碼。就像DAC須避免非單調性一樣
，ADC必須避免失碼。同樣，DNL < –1 LSB時會導致失碼。

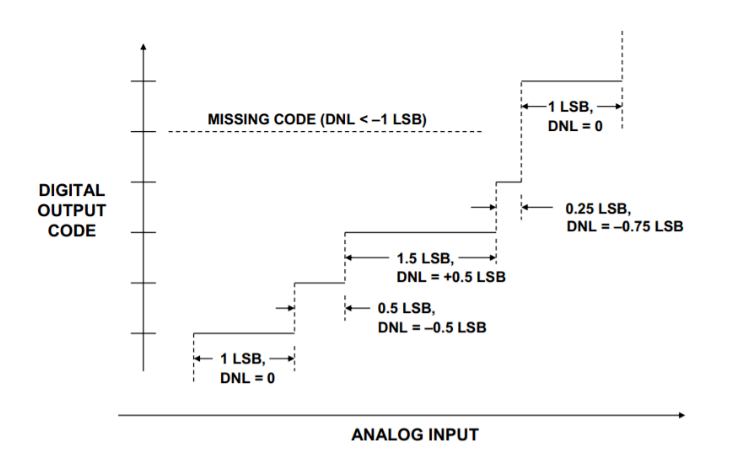

圖4：ADC差分非線性度詳情

ADC不但可能存在失碼，而且可能具有非單調性，如圖5所示。與DAC的情況一樣，這會導致嚴重問題，尤其是在伺服應用中。

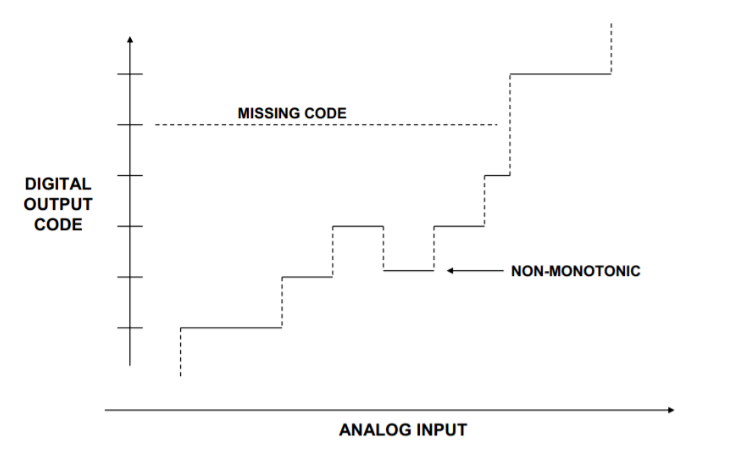

圖5：ADC失碼及非單調性

DAC中不能存在失碼——每個數字輸入字都會產生相應的模擬輸出。但DAC可能為非單調性，我們前麵已提到過這一點。在直接二進製DAC中


，最可能產生非單調性條件的地方是兩個碼之間的半量程點：011...11和100...00。如果這裏具有產生非單調性條件
，一般是因為DAC未得到正確校準或調整。內置非單調性DAC的逐次逼近ADC一般會產生失碼但保持單調。然而
，ADC有可能變成非單調——同樣取決於具體的轉換架構。圖5顯示同時具備非單調性和失碼兩種特性的ADC的傳遞函數。

采用分級架構的ADC將輸入範圍粗略分成多段，每段再分成更小的段——最後得到最終碼。該過程詳見本書第4章。調整不當的分級ADC可能在分級點表現出非單調性
、寬碼或失碼，分別如圖6A、圖6B和圖6C所示。這類ADC應進行調整，這樣因老化或溫度導致的漂移在敏感點產生寬碼，而不是非單調性或失碼。

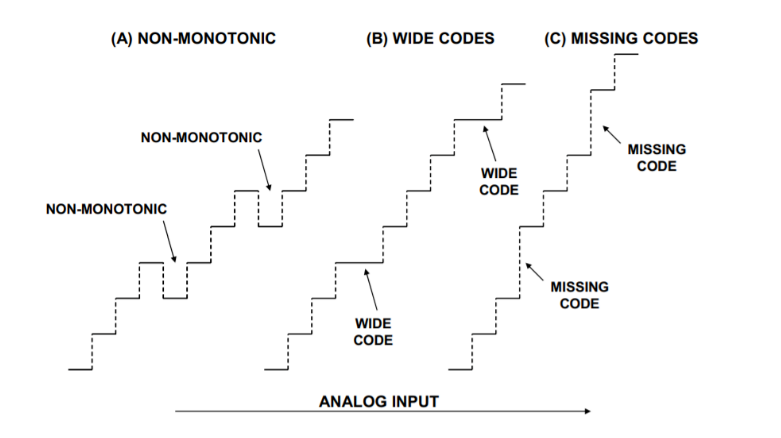

圖6：調整不當的分級ADC相關誤差

定義失碼比定義非單調性更難。所有ADC本身均存在一定的轉換噪聲問題，如圖7所示（將其想像為DVM最後一位數的相鄰值之間的跳動）。隨著分辨率和帶寬逐漸變高，導致轉換噪聲的輸入範圍可能達到甚至超過1 LSB。高分辨率寬帶ADC一般存在內部噪聲源，可能反射到輸入，作為有效輸入噪聲，與信號相混合。這種噪聲，尤其是與負DNL誤差相結合後
，可能使某些（甚至所有）碼在整個輸入範圍內均存在轉換噪聲。因而，有些碼可能沒有相應的輸入來確保該碼為輸出
，雖然有些輸入有時可能會產生該碼。

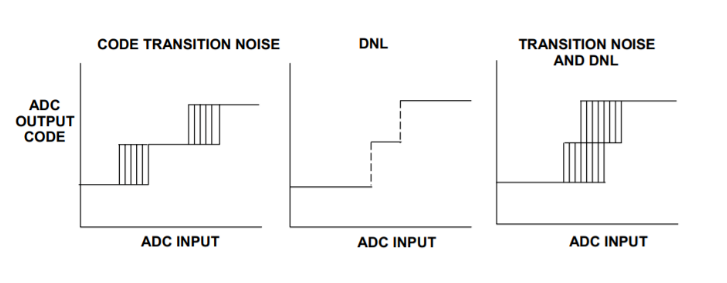

圖7：碼轉換噪聲與DNL的組合效應

對於低分辨率ADC，可以將無失碼定義為轉換噪聲與DNL的組合，由其保證所有碼均一定量（可能為0.2 LSB）的無噪聲碼。然而
，在現代Σ-Δ ADC所實現的極高分辨率下，這是無法實現的，即使是在低分辨率的寬帶寬采樣ADCzhongyewufashixian。zhexieqingkuangxia，zhizaoshangbixuyimouxieqitafangshidingyizaoshengdianpinghefenbianlv。daodicaiyangnazhongfangfabingbuzhongyao，danshujushoucebixumingquezhichusuoyongfangfajiyuqixingneng。
