【導讀】當傳統微波爐還在依賴笨重的工頻變壓器時，TRinno的IGBT單管與現代ABOV單片機的協同創新，正推動廚房電器進入精準控能時代。這套雙核驅動方案通過半導體技術替代機械結構，不僅讓微波爐體積縮小40%，更實現了從毫秒級功率調節到智能烹飪程序躍遷，徹底重構了家用加熱設備的技術底層。

一、能量轉換革命：磁控管驅動的進化之路

傳統方案的物理瓶頸
過去四十年的微波爐依賴電磁感應原理——220V交流電通過重量超過3公斤的工頻變壓器升壓，再經整流二極管轉換為3000V直流電驅動磁控管。這套體係存在三重技術枷鎖：

1. 能效黑洞：鐵芯渦流損耗導致電能轉化效率不足70%，多餘能量以持續嗡鳴聲和機體發熱形式耗散

2. 控製失準：機械定時器帶來±10%的時間誤差
   ，五檔火力調節無法滿足酸奶發酵、低溫解凍等精細需求

3. 體積魔咒：變壓器占據整機23%空間，嚴重阻礙超薄化設計浪潮

半導體方案的破局邏輯

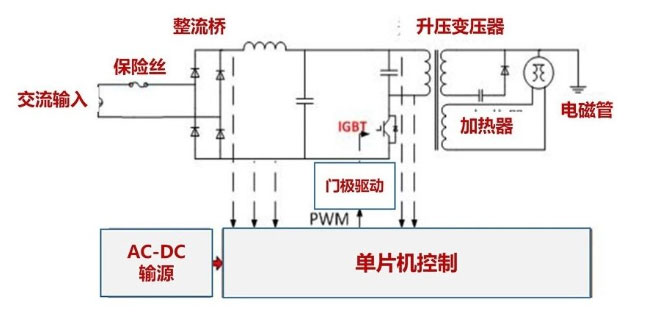

現代方案采用IGBT高頻逆變技術實現能量精控：首先將市電整流為300V直流，再由IGBT芯片以20kHz頻率高速切換電流方向，最後通過高頻變壓器升壓驅動磁控管。這一變革使能效躍升至85%以上，整機厚度壓縮至傳統機型的60%。

二、IGBT：磁控管背後的能量指揮官

關鍵性能維度解密
TRinno IGBT單管的技術突圍體現在四個物理層麵：

• 電壓防禦堡壘：1350V的耐壓值（如G40N135型號）可抵禦電網浪湧衝擊，相當於在閃電劈中時仍能保持電路穩定

• 導通損耗壓製：0.85V的飽和壓降讓導通發熱量降低40%，散熱片體積得以縮減

• 高頻開關掌控：35納秒級關斷速度減少電磁輻射幹擾，使微波爐通過CLASS B級EMC認證

• 極端工況求生：175℃結溫耐受+10毫秒短路承載能力，杜絕烹飪幹燒引發的爆管事故

動態熱管理智慧
芯片內部集成溫度-電流折返保護機製：當外殼溫度突破110℃安全閾值，自動觸發電流限製功能並向主控芯片發送降功率請求。這套智能防護使得商用微波爐連續工作時長突破8小時極限。

三
、單片機：烹飪邏輯的智慧中樞

控製架構三級進化
ABOV單片機根據產品定位提供差異化解決方案：

1. 基礎型：搭載AFM8係列8位芯片
   ，通過GPIO控製機械按鍵和LED數碼管
   ，實現基礎定時與五檔火力

2. 進階型：采用32位AFM32內核，運行實時操作係統（RTOS），支持觸摸屏交互與20組預設菜單

3. 智能型：整合WiFi模組實現手機互聯，內置AI算法根據食物重量自動匹配加熱曲線

精準功率鏈解析
單片機通過三路閉環控製確保加熱精度：

• 電流互感器實時監測磁控管工作電流

• 溫度傳感器采集腔體熱場分布

• 128級PWM信號動態調節IGBT導通比
  實驗室數據顯示：該方案使功率波動控製在±15W（國標允許±100W），凍肉解凍血水滲出率降低至3%以下。

四
、雙芯協同的工程美學

實時功率調節流程
當用戶選擇“牛奶加熱”程序時發生如下協同：

1. 單片機調用存儲的牛奶比熱容參數
   ，計算所需120kJ能量

2. 根據冷藏溫度4℃設定階梯功率曲線：前30秒800W快速升溫，後90秒300W防沸騰溢出

3. IGBT接受占空比60%的PWM信號，將直流電轉化為高頻脈衝

4. 電流傳感器發現實際功率偏差+5%，立即修正IGBT驅動時序
   整個過程在50毫秒內完成，確保奶液溫度精準達到55℃±1℃的理想飲用點。

用戶可感知的價值升級

• 靜音體驗：高頻變壓器取代工頻鐵芯
  ，噪音從65分貝降至42分貝（相當於辦公室環境）

• 智能烹飪：預製菜加熱自動識別包裝二維碼，匹配專屬火力曲線

• 安全冗餘：門開關信號與電流監測雙重互鎖
  ，開門瞬間切斷高壓輸出

五
、未來廚房的進化方向

三大技術融合趨勢

1. 工況感知拓展
   通過IGBT驅動波形特征反推食物介電常數，實現食材自動識別（如區分冷凍牛肉與豬肉）

2. 能源管理革新
   待機功耗從5W壓縮至0.5W

   ，配合光伏係統實現穀電時段自動儲能加熱

3. 安全架構升級
   雙MCU冗餘設計構建硬件級看門狗，係統故障率降至十億分之一

某頭部廠商的實驗室正在測試油溫感知功能：通過監測微波在油脂中的傳播衰減特性，可自動判斷油炸食品成熟度，誤差範圍控製在±5℃以內。

結語：灶台上的微型工業革命

從電磁感應時代的笨重鐵芯，到半導體驅動的精密控製
，微波爐的技術進化揭示了一條硬道理：越是基礎的家電
，越隱藏著尖端科技的結晶。當TRinno IGBT與ABOV單片機在方寸電路板上進行著每秒兩萬次的能量對話，我們見證的不僅是加熱效率的量變，更是智能廚房生態的質變開端。
