引言：精密控製的基石

在500kW伺服電機的轟鳴聲中，±0.01%的轉矩控製精度要求電流檢測誤差小於2μV——這正是儀表放大器的戰場。麵對工業現場＞100V的共模幹擾和10g的機械振動，這類具備≥140dB共模抑製比（CMRR） 的器件，正以nV/√Hz級噪聲性能，將應變片、熱電偶等傳感器的微弱信號轉化為可靠控製指令，成為智能工廠不可或缺的信號煉金師。

第一章：工業信號鏈的煉獄挑戰

1.1 四大工業幹擾源

●幹擾類型 典型強度 影響場景

●共模電壓 100V（電機啟停） 變頻器輸出電流檢測

●電磁幹擾 30V/m（電弧焊） 機器人伺服控製

●熱電勢 40μV/℃ 高溫窯爐溫度監測

●機械振動 10g RMS 移動AGV電流采集

●致命案例：某汽車焊裝線因2%的電流檢測偏差，導致機械臂定位誤差累積達1.7mm

1.2 工業級儀表放大器軍規

●CMRR≥120dB @60Hz：抵抗變頻器產生的100V共模衝擊

●輸入範圍±30V：耐受電機反電動勢尖峰

●-40℃~125℃溫漂＜1μV/℃ ：保證煉鋼高爐測溫穩定性

●50kV/μs瞬態抑製：對抗繼電器觸點火花幹擾

第二章：三大工業戰場突破

2.1 電機控製：微伏級轉矩掌控

●核心器件：ADI AD8421（CMRR=140dB）

●技術突破：

▶️ 0.5μV/℃失調溫漂實現全氣候精度

▶️ 3μs響應速度匹配20kHz PWM頻率

●經濟效益：使伺服電機能效提升1.2%（年產10萬台省電360萬度）

2.2 工業傳感網：從mV到標準信號

●壓力變送器：

▶️ 橋式傳感器0-10mV放大至4-20mA（INA818實現0.005%非線性度）

▶️ 抗100bar過壓衝擊（內置TVS+電磁隔離）

●熱電偶采集：

▶️ ADI AD8429消除380μV冷端補償誤差

▶️ 使連鑄機溫度控製精度達±0.8℃

2.3 預測性維護：振動信號捕捉

●器件配置：TI INA188（0.1Hz-10kHz帶寬）

●特征提取：

▶️ 捕捉0.01g的軸承早期故障振動（信噪比＞80dB）

▶️ 振動頻譜分析誤判率下降67%

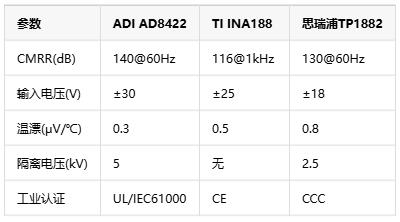

第三章：工業級器件性能對決

國產突破：3PEAK TP1882已批量用於光伏逆變器電流采樣

第四章：智能工廠演進路線

4.1 新一代技術要求

●多協議兼容：同時處理IO-Link、Profinet數字信號

●智能診斷：內置FFT分析振動頻譜特征

●無線傳輸：支持Bluetooth 5.0的低功耗方案

4.2 未來工廠場景

●數字孿生係統：0.01%精度的物理映射

●微電網管理：±0.5%電流精度保障能源調度

●協作機器人：μV級力矩感知實現人機共融

結語：精度重構生產力

當工業4.0進入微伏決勝時代，儀表放大器已超越單純的信號調理功能，進化為工業物聯網的感知器官。從煉鋼廠1500℃高溫下的熱電偶毫伏信號
，到半導體晶圓搬運機器人0.1μm定位所需的電流反饋，這些深藏於控製櫃中的微小芯片，正在用140dB的共模抑製比和0.01μV的穩定性，書寫著智能製造的新精度法則。
