【導讀】在工業自動化、醫療設備和電力監測等高精度數據采集場景中
，係統的準確性和可靠性直接取決於信號鏈的設計。隔離式精密信號鏈通過切斷接地環路、抑製共模幹擾（如工業環境中的50Hz工頻噪聲）和阻斷高壓瞬變（如電力係統的浪湧），成為保障數據完整性與操作安全的關鍵技術。隨著邊緣智能的普及，對信號鏈的隔離等級、噪聲性能和集成度提出了更高要求。本文將結合ADI、潤石科技等廠商的技術方案，係統解析選型要點與設計方法。

引言

隔離式信號鏈的核心價值

在工業自動化
、醫療設備和電力監測等高精度數據采集場景中，係統的準確性和可靠性直接取決於信號鏈的設計。隔離式精密信號鏈通過切斷接地環路、抑製共模幹擾（如工業環境中的50Hz工頻噪聲）和阻斷高壓瞬變（如電力係統的浪湧），成為保障數據完整性與操作安全的關鍵技術。隨著邊緣智能的普及
，對信號鏈的隔離等級
、噪聲性能和集成度提出了更高要求。本文將結合ADI、潤石科技等廠商的技術方案

，係統解析選型要點與設計方法。

一
、明確核心需求指標

1. 精度與噪聲控製

●微弱信號采集：如ECG醫療設備需處理μV級生物電信號，要求放大器1/f噪聲低於0.2μVpp（如潤石RS8531/2）
，ADC選用24位Σ-Δ型（如AD7124-8）以確保ENOB≥20bit。

●溫漂補償：工業寬溫場景（-40℃~125℃）需選擇溫漂係數<0.1μV/℃的運放
，避免長期穩定性下降。

2. 隔離等級與安全性

●醫療設備：需滿足IEC 60601標準，漏電流<10μA，隔離耐壓≥3.75kVac（如ADuM3190磁耦隔離器）。

●電力監測：共模瞬變抗擾度（CMTI）需>50kV/μs以抵抗雷擊浪湧。

3. 係統集成與功耗

●便攜設備優先選擇μModule方案（如ADSKPMB10-EV-FMCZ）
，集成PGIA、隔離電源和ADC，尺寸縮小60%且功耗<5mW/通道。

二、關鍵模塊選型策略

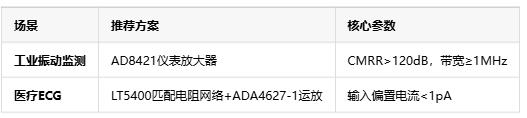

1. 傳感器接口設計

2. 隔離技術對比

●磁耦隔離（如ADuM152N）：延遲<13ns
，適合高速DAQ係統。

●光耦隔離：成本低但帶寬受限
，適合低頻醫療設備。

3. ADC與電源隔離

●Σ-Δ ADC：AD7768-4支持20kHz下0.024°相位匹配
，適合多軸同步采樣。

●隔離電源：LT3999推挽式DC-DC驅動器效率>80%
，紋波<1mV。

三、典型應用場景設計案例

1. 工業自動化：電機振動監測

●挑戰：50Hz工頻幹擾
、多通道相位同步誤差（需<1°）。

●方案：

      ●前端：PGIA（增益可調）+四階抗混疊濾波器（截止頻率1kHz）。

      ●隔離：ADuM120N（3kV隔離）+ ADN4654 LVDS隔離器（抖動<5ps）。

      ●效果：某案例顯示
，替換分立方案後相位誤差從±0.15°降至±0.03°。

2. 醫療設備：便攜式心電圖儀

●挑戰：μV級信號采集與患者安全隔離。

●方案：

        ●交流耦合前端：隔直電容+FDA（全差分放大器）抑製共模幹擾。

        ●光耦隔離：HCPL-7860滿足10μA漏電流要求。

3. 光伏電流采樣

●挑戰：1000V共模電壓下保持0.1%精度。

●方案：霍爾傳感器+隔離放大器AMC1300
，搭配AD4003 SAR ADC。

四
、設計驗證與風險規避

●安全性測試：HIPOT測試（3.75kVac/1分鍾）及EMC輻射抗擾度驗證（CISPR 32標準）。

●相位匹配校準：利用ADC內置寄存器（如AD4134的0.3°分辨率）補償通道延遲。

●供應鏈風險：選擇引腳兼容方案（如潤石RS8531兼容SOT23-5封裝）以應對缺貨。

五、未來趨勢

集成化：TI/ADI的SoC方案（如ADAQ7768-1）將信號鏈尺寸縮小6倍
，BOM成本降低20%。

AI賦能：邊緣端噪聲學習算法可動態補償溫漂
，如某工業案例中誤差下降40%。

結語

隔離式精密信號鏈的設計需在“精度-隔離-成本”三角中尋找平衡。從工業的抗幹擾需求到醫療的安全標準，模塊化參考設計（如ADI的ADSKPMB10）正成為快速落地的首選。未來，隨著GaN隔離器件與SiP技術的發展
，信號鏈性能邊界將進一步突破。
