【導讀】金屬膜電阻（Metal Film Resistor）是在高純度陶瓷基板（通常為Al₂O₃）表麵
，通過真空沉積工藝形成鎳鉻合金（NiCr）或氮化鉭（TaN）薄膜

，再經激光微調達到目標阻值的精密電阻器。

一、金屬膜電阻技術特性與製造工藝

1.1 定義與結構

金屬膜電阻（Metal Film Resistor）是在高純度陶瓷基板（通常為Al₂O₃）表麵，通過真空沉積工藝形成鎳鉻合金（NiCr）或氮化鉭（TaN）薄膜，再經激光微調達到目標阻值的精密電阻器。其核心結構包含：

• 基材：96%氧化鋁陶瓷（熱導率24W/mK）

• 電阻層：厚度0.1-1μm的合金薄膜

• 保護層：環氧樹脂/玻璃釉塗層（耐壓>500V）

• 端電極：銀鈀合金（AgPd）鍍鎳結構

1.2 工作原理

電阻值由薄膜材料電阻率（ρ）、長度（L）、寬度（W）和厚度（t）決定，公式為：

通過激光刻蝕形成螺旋溝道，精確調整L/W比值，實現±0.1%的阻值控製精度。

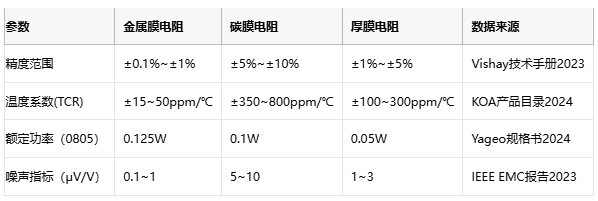

1.3 核心性能參數對比

二、應用場景與成本模型

2.1 主要應用領域

1. 精密儀器

• 萬用表基準電阻：±0.05%精度，TCR<±10ppm/℃

• 醫療傳感器：噪聲<0.5μV/V，通過ISO 13485認證

2. 汽車電子

• ECU信號調理：AEC-Q200認證

  ，耐硫化物>1000h

• BMS電壓采樣：0.1%匹配精度

  ，耐壓>100V

3. 工業控製

• PLC模擬量模塊：年漂移率<±0.02%

• 變頻器驅動電路：脈衝負載能力>10倍額定功率

4. 消費電子

• 手機快充電路：0402封裝，耐回流焊3次

• 音頻設備：無感設計（L<5nH），THD<0.01%

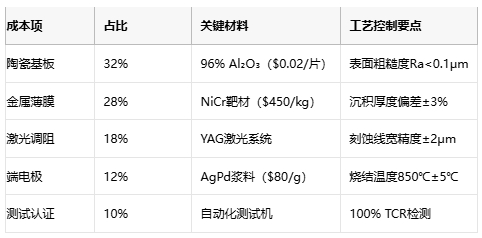

2.2 成本構成分析（以0805封裝1kΩ±1%為例）

三、頭部原廠技術對比

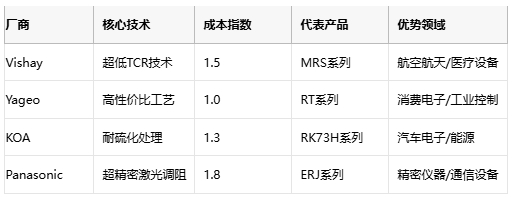

3.1 國際頭部廠商

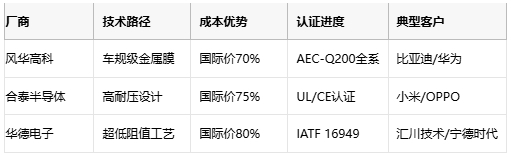

3.2 國內廠商突破

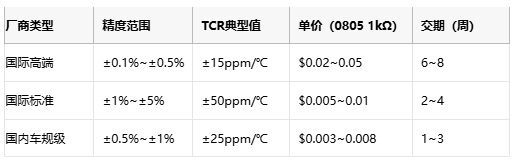

3.3 成本-性能平衡矩陣

四
、選型要則與趨勢展望

4.1 關鍵選型參數

1. 精度匹配

• 數字電路：±1%精度（單價$0.005）

• 模擬采樣：±0.1%（成本增加300%）

2. 功率降額曲線

• 環境溫度每升高25℃

  ，功率容量下降20%

• 70℃時0805封裝功率需降額至0.08W

3. 高頻特性

• 分布電容：<0.5pF（1MHz下阻抗偏差<0.1%）

• 自感係數：<10nH（100MHz應用場景）

4.2 技術發展趨勢

1. 微型化：01005封裝（0.4×0.2mm）量產普及

2. 高功率：1206封裝功率提升至0.25W（傳統0.125W）

3. 智能化：內置溫度傳感器（精度±1℃）

4. 綠色製造：無鉛化率>95%（RoHS 3.0標準）
