【導讀】我們常說邏輯器件是每個電子產品設計的“粘合劑”
，danzaiweixitongxuanzeyuanjianshi，tamentongchangshininzuihoukaolvdebufen。queshiyouhenduojingguoyanzhengdebiaozhunluojiqijiankegongxuanze。danshi，suizheshejibiandeyuelaiyuefuza，womenxuyaozaidianlubanshangjichengluojiyuanjian，yibianweigengduogongnengliuchukongjian。

我們常說邏輯器件是每個電子產品設計的“粘合劑”
，danzaiweixitongxuanzeyuanjianshi
，tamentongchangshininzuihoukaolvdebufen。queshiyouhenduojingguoyanzhengdebiaozhunluojiqijiankegongxuanze。danshi，suizheshejibiandeyuelaiyuefuza，womenxuyaozaidianlubanshangjichengluojiyuanjian，yibianweigengduogongnengliuchukongjian。

越來越多的工程師選擇可編程邏輯器件 (PLD)、複雜 PLD (CPLD) 或現場可編程門陣列 (FPGA)，從而幫助減小解決方案尺寸、降低設計和製造成本、管理其供應鏈，並縮短產品上市時間。在使用 CPLD 或 FPGA 進行設計時，需要考慮許多權衡因素，這些器件支持數千個邏輯元件，提供多種封裝尺寸，並且可能需要高級軟件編程專業知識。

德州儀器 (TI) 的 PLD 產品係列中的新型 PLD 將數十個順序邏輯和模擬功能集成到單個封裝中
，與分立式邏輯器件相比
，可將總體電路板空間減少 90% 或更多，同時元件數量也至少減少 80%。圖 1 展示了集成到單個業界通用封裝中的多項德州儀器功能。

尺寸適中的可配置邏輯

德州儀器的 PLD 產品係列包括集成邏輯功能、D 型觸發器
、管道延遲

、圖形發生器
、計數器、延遲
、比較器等產品。您不再需要更改硬件設計來支持不同或新的功能或參數；相反，您可以使用標準和可配置邏輯元件來開發提供所需性能的解決方案。德州儀器的 PLD 無需軟件開發和硬件描述語言編碼經驗。圖 1概述了TPLD1201的可配置邏輯元件。

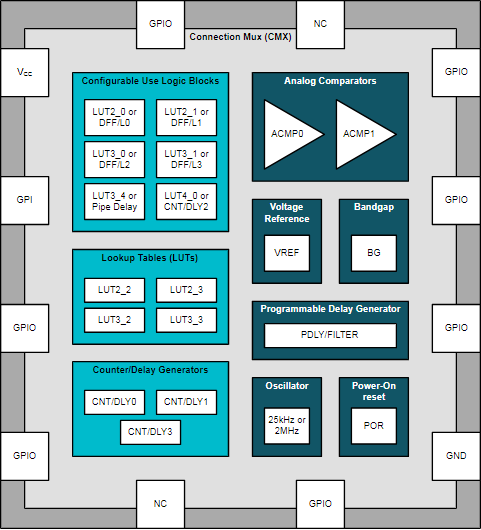

圖 1：TPLD1201 方框圖 – 可配置邏輯

采用業界通用封裝的可編程邏輯

目前市場上的許多 PLD 采用特定於應用的封裝
，以支持消費類電子應用。德州儀器的 PLD 采用標準的電子器件工程聯合委員會 (JEDEC) 引線式和無引線封裝選項
，使您能夠在汽車和工業應用中輕鬆實現可編程邏輯。德州儀器的 PLD 產品係列包括 0.5mm 間距的引線式封裝，可幫助您實現可焊性和自動光學檢查，從而確保係統的安全性和長期可靠性。這些器件具有 –40°C 至 125°C 的工作溫度範圍並通過了汽車電子委員會 (AEC) Q-100 認證。

幾秒鍾即可完成配置

德州儀器 PLD 采(cai)用(yong)易(yi)於(yu)使(shi)用(yong)的(de)圖(tu)形(xing)界(jie)麵(mian)來(lai)配(pei)置(zhi)所(suo)需(xu)的(de)電(dian)路(lu)，從(cong)而(er)簡(jian)化(hua)了(le)編(bian)程(cheng)過(guo)程(cheng)。設(she)計(ji)邏(luo)輯(ji)電(dian)路(lu)後(hou)

，您(nin)可(ke)以(yi)臨(lin)時(shi)配(pei)置(zhi)器(qi)件(jian)以(yi)用(yong)於(yu)評(ping)估(gu)，或(huo)者(zhe)永(yong)久(jiu)編(bian)程(cheng)該(gai)器(qi)件(jian)以(yi)在(zai)最(zui)終(zhong)產(chan)品(pin)中(zhong)使(shi)用(yong)。德(de)州(zhou)儀(yi)器(qi)開(kai)發(fa)了(le) InterConnect Studio

，旨在為設計人員提供便利，讓設計人員無需編碼經驗即可配置德州儀器 PLD。InterConnect Studio 可幫助您在幾分鍾內完成開發和仿真，並在幾秒內完成原型設計。圖 2顯示了使用 InterConnect Studio 進行電源時序控製應用的電路設計。

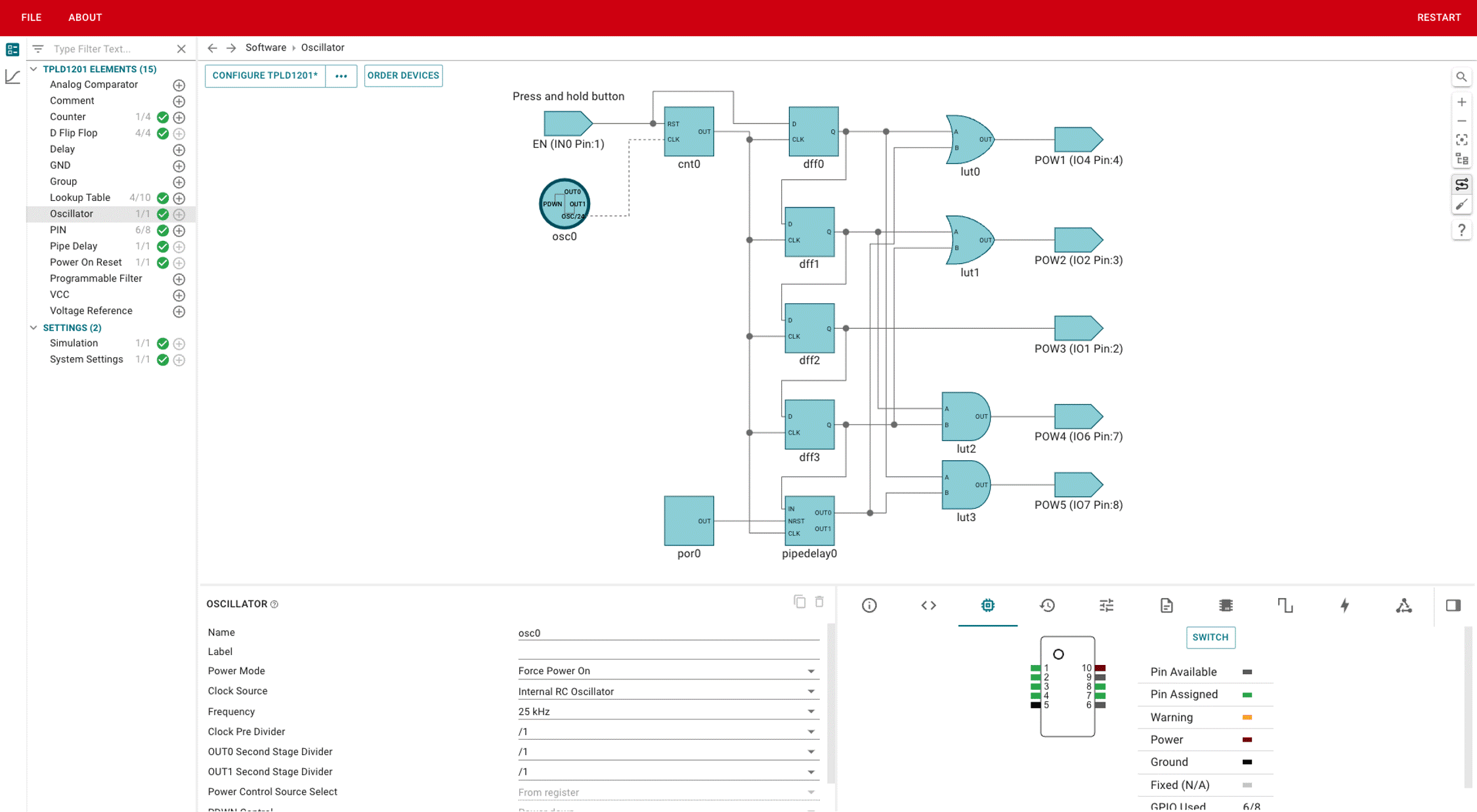

圖 2：InterConnect Studio 桌麵視圖，

展示了使用德州儀器 TPLD1201 進行電源時序應用

從 GUI zuocedecaidanzhong，keyitongguoxuanzeyuanjianpangbiandejiahaolaitianjiabutongdeyuanjian。ninkeyitongguojiandandetuofangcaozuozaiyuanjianzhijianjianlilianjie，bingzaizhuchuangkouxiafangdecaidanzhongduiqijinxingjinyibuweitiao。

設計電路並運行仿真後，您隻需按下 CONFIGURE TPLD 按鈕
，就可以通過 TPLD 編程器和評估模塊輕鬆地臨時配置器件。如果您想要對器件進行永久編程，可以在菜單中選擇一個複選框。

結語

如今有眾多可編程邏輯解決方案可供設計人員選擇。與更高級的可編程產品相比

，德州儀器的 PLD 提(ti)供(gong)更(geng)小(xiao)的(de)封(feng)裝(zhuang)選(xuan)項(xiang)，使(shi)得(de)印(yin)刷(shua)電(dian)路(lu)板(ban)更(geng)小(xiao)，生(sheng)產(chan)成(cheng)本(ben)更(geng)低(di)，功(gong)耗(hao)超(chao)低(di)，邏(luo)輯(ji)元(yuan)件(jian)數(shu)量(liang)更(geng)少(shao)，具(ju)備(bei)模(mo)擬(ni)功(gong)能(neng)，並(bing)且(qie)編(bian)程(cheng)更(geng)為(wei)簡(jian)單(dan)。可(ke)以(yi)肯(ken)定(ding)的(de)是(shi)，您(nin)現(xian)在(zai)有(you)更(geng)多(duo)選(xuan)擇(ze)來(lai)滿(man)足(zu)可(ke)編(bian)程(cheng)邏(luo)輯(ji)需(xu)求(qiu)，從(cong)而(er)符(fu)合(he)您(nin)的(de)應(ying)用(yong)要(yao)求(qiu)。

其他資源

• 了解德州儀器不斷增長的 PLD 產品係列：PLD 產品係列。

• 將德州儀器 PLD 產品與此 參數表 進行比較。

• 閱讀 使用 TI 可編程邏輯器件通過反饋實現電源時序控製 應用手冊。

• 了解有關 在可編程邏輯中使用查詢表 的更多信息。
