【導讀】隨著科技的發展
，不間斷電源（UPS）在各個領域的應用越來越廣泛。UPS是一種能夠為電子設備提供穩定
、可靠電源的設備，可以在市電中斷時立即切換到內部電池供電
，保證設備的正常運行。根據其工作原理和結構特點
，UPS可以分為無變壓器UPS和基於變壓器的UPS。本文將對這兩種UPS的設計進行比較分析。

隨著科技的發展，不間斷電源（UPS）在各個領域的應用越來越廣泛。UPS是一種能夠為電子設備提供穩定
、可靠電源的設備
，可以在市電中斷時立即切換到內部電池供電，保證設備的正常運行。根據其工作原理和結構特點，UPS可以分為無變壓器UPS和基於變壓器的UPS。本文將對這兩種UPS的設計進行比較分析。

一、無變壓器UPS設計

無變壓器UPS是指將整流器、逆變器和電池直接連接到負載的UPS。其工作原理是：市電經過整流器轉換為直流電，然後通過逆變器將直流電轉換為交流電
，為負載提供穩定的電源。當市電中斷時，無變壓器UPS會立即切換到電池供電，保證負載的正常運行。

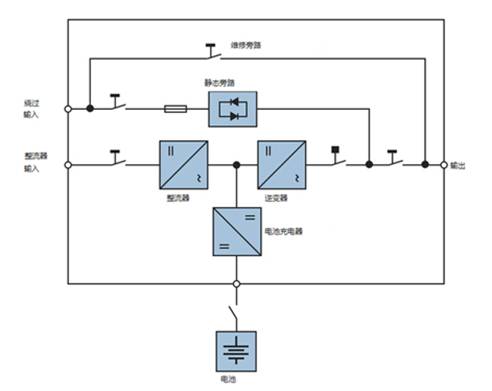

無變壓器UPS示意圖

無變壓器UPS的優點：

1.結構簡單：由於省去了變壓器，無變壓器UPS的結構更加簡單，便於安裝和維護。
2.效率高：無變壓器UPS的轉換效率較高，因為整流器和逆變器之間的能量損失較小。
3.成本低：由於省去了變壓器
，無變壓器UPS的成本較低。

無變壓器UPS的缺點：

1.輸出電壓不穩定：由於無變壓器UPS的輸出電壓受到整流器和逆變器的影響
，其輸出電壓可能存在一定的波動。

2.對負載的適應性較差：無變壓器UPS對負載的適應性較差
，不能適應不同類型的負載。

二、基於變壓器的UPS設計

基於變壓器的UPS是指將整流器、逆變器和電池通過變壓器連接到負載的UPS。其工作原理是：市shi電dian經jing過guo整zheng流liu器qi轉zhuan換huan為wei直zhi流liu電dian
，然ran後hou通tong過guo變bian壓ya器qi將jiang直zhi流liu電dian升sheng壓ya或huo降jiang壓ya，再zai通tong過guo逆ni變bian器qi將jiang直zhi流liu電dian轉zhuan換huan為wei交jiao流liu電dian
，為wei負fu載zai提ti供gong穩wen定ding的de電dian源yuan。當dang市shi電dian中zhong斷duan時shi，基ji於yu變bian壓ya器qi的deUPS會立即切換到電池供電，保證負載的正常運行。

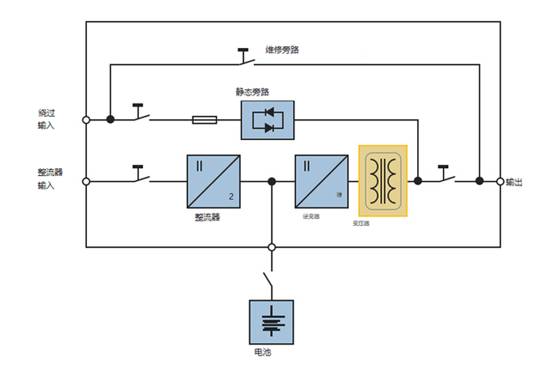

基於變壓器的UPS示意圖

基於變壓器的UPS的優點：

1.輸出電壓穩定：由於基於變壓器的UPS的輸出電壓受到變壓器的控製，其輸出電壓較為穩定。
2.對負載的適應性較好：基於變壓器的UPS可以適應不同類型的負載，滿足不同設備的需求。

基於變壓器的UPS的缺點：

1.結構複雜：由於需要使用變壓器，基於變壓器的UPS的結構較為複雜，安裝和維護較為困難。
2.成本較高：由於需要使用變壓器
，基於變壓器的UPS的成本較高。

三
、總結

通過對無變壓器UPS和基於變壓器的UPS設計的比較分析
，我們可以看出，兩者各有優缺點。無變壓器UPS具有結構簡單、效率高、成本低等優點
，但其輸出電壓不穩定，對負載的適應性較差；而基於變壓器的UPS具有輸出電壓穩定、對負載的適應性較好等優點

，但其結構複雜，成本較高。因此
，在選擇UPS時

，用戶需要根據自己的實際需求和應用場景
，綜合考慮各種因素
，選擇合適的UPS類型。

基於變壓器的UPS和無變壓器的UPS之間的技術差異

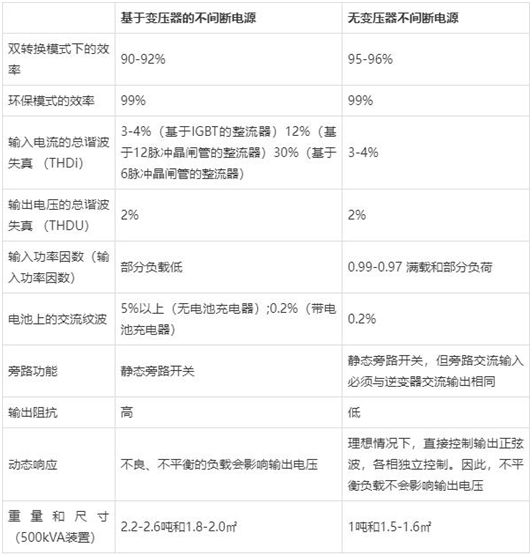

顯然，無變壓器和基於變壓器的UPS之間最顯著的區別是變壓器組件的存在。為了更好地了解它們的技術特點和性能，下麵列出了以下技術特性比較。

免責聲明：本文為轉載文章，轉載此文目的在於傳遞更多信息，版權歸原作者所有。本文所用視頻
、圖片
、文字如涉及作品版權問題，請聯係小編進行處理。
