微型逆變器，一般指的是光伏發電係統中的功率小於等於1000瓦、具組件級MPPT的逆變器，全稱是微型光伏並網逆變器。“微型”是shi相xiang對dui於yu傳chuan統tong的de集ji中zhong式shi逆ni變bian器qi而er言yan的de。傳chuan統tong的de光guang伏fu逆ni變bian方fang式shi是shi將jiang所suo有you的de光guang伏fu電dian池chi在zai陽yang光guang照zhao射she下xia生sheng成cheng的de直zhi流liu電dian全quan部bu串chuan並bing聯lian在zai一yi起qi
，再zai通tong過guo一yi個ge逆ni變bian器qi將jiang直zhi流liu電dian逆ni變bian成cheng交jiao流liu電dian接jie入ru電dian網wang
；微型逆變器則對每塊組件進行逆變。其優點是可以對每塊組件進行獨立的MPPT控製
，能夠大幅提高整體效率，同時也可以避免集中式逆變器具有的直流高壓、弱光效應差、木桶效應等。

二
、產品應用

微型逆變器是一種輕便小巧的電源逆變器，具有高效、可靠、穩定的特點。其工作原理是將DC電源轉換為AC電源，可廣泛應用於戶外、家居、移動電源、太陽能光伏等領域。

三

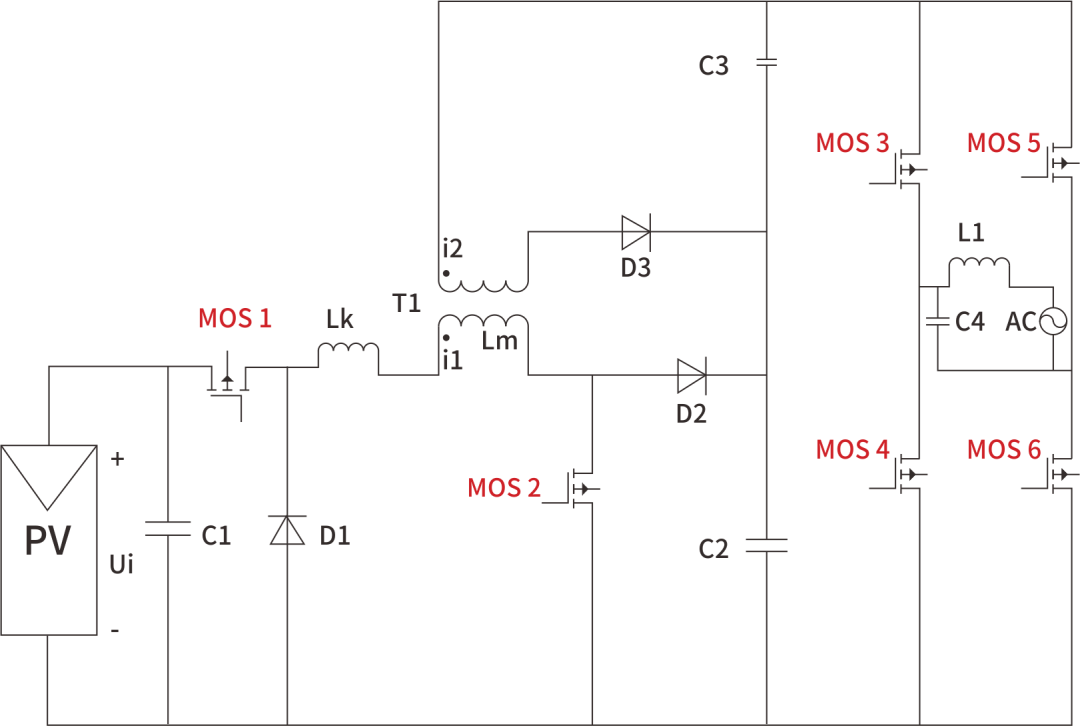

、典型應用拓撲圖

四、典型應用線路及選型推薦

如上圖光伏板PV端DC/DC(MPPT)開關管MOS1和MOS2同時導通
，變換器原邊電流i1 快速上升
，將能量儲存在變壓器勵磁線圈Lm中，同時漏感Lk中也積聚能量；由於變壓器的特點

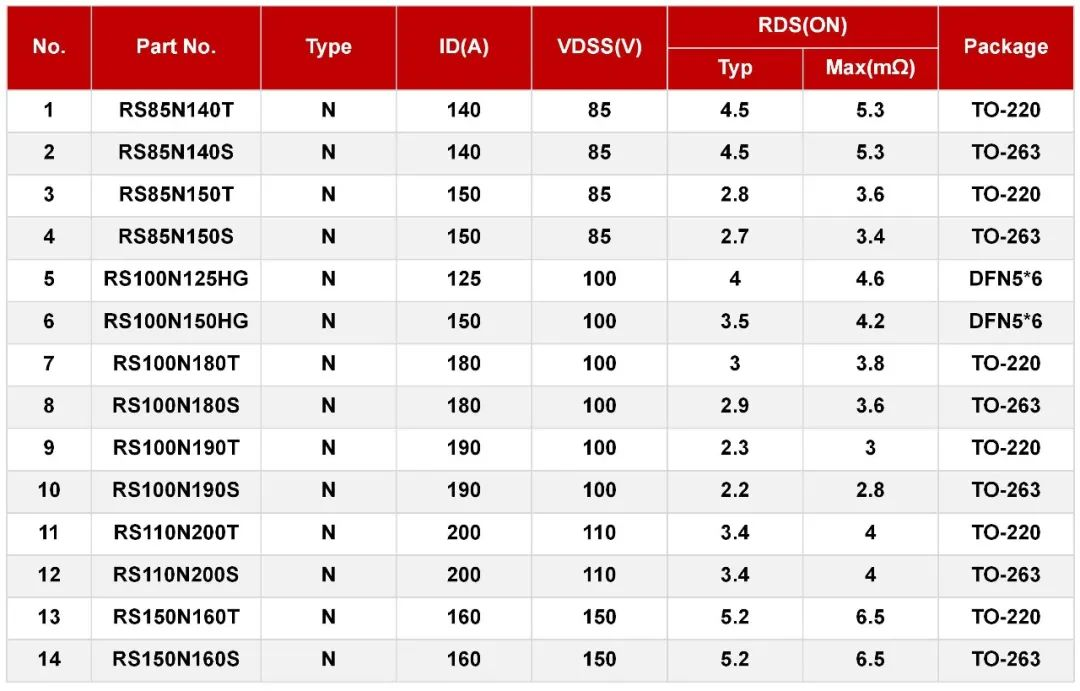

，副邊電流i2經過二極管D3繼續向電容C3充電並快速下降直至零，二極管D3關斷。DC/DC(MPPT)開關管 MOS1 和MOS2 管推薦使用瑞森半導體低壓MOS-SGT係列，選型如下：

逆變器（ Inverter）是將太陽能電池板產生的直流電轉換為可以在家庭中使用的交流電。而此電路中Inverter 經過逆變變成市電220 V，從而給家庭裏的洗衣機
、冰箱、電視等提供電力。故MOS3/4/5/6 推薦使用瑞森半導體超結MOS係列。

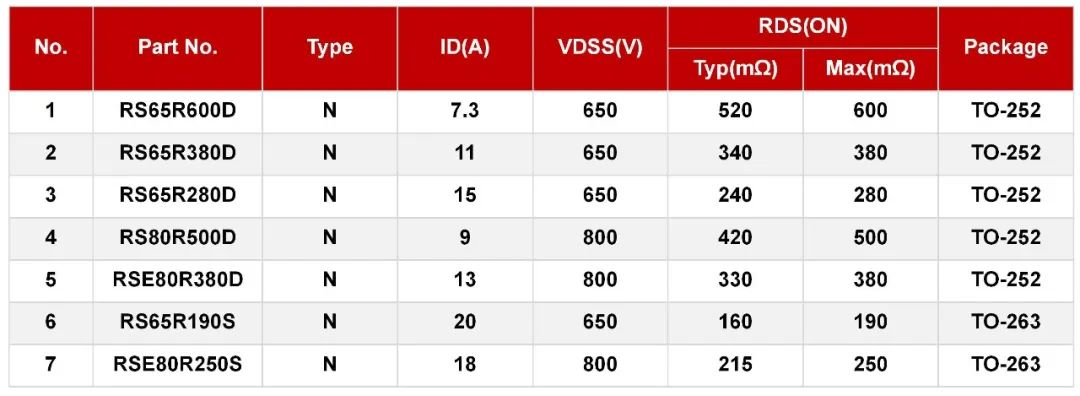

瑞森半導體超結MOS係列，采用多層外延工藝技術製造
，擁有更優的EMI特性
，更容易通過安規認證；超低導通電阻和結電容，有效降低導通損耗和開關損耗
，效率高，發熱小，可以適應更高的開關頻率。
