【導讀】MOSFET是集成電路中帶有絕緣層的柵型場效應管
，主要分為N溝道和P溝道兩大類。其中N溝道MOS管電路中BEEP引腳可以控製蜂鳴器響應和關閉，P溝道MOS管可以控製GPS模塊電源的通斷。總的來說MOS管有著很高的輸入阻抗，能夠在電路中方便直接耦合，容易製作成為大規模的集成電路
，還能作為可變電阻和電子開關。

一、MOS管分類

MOSFET是集成電路中帶有絕緣層的柵型場效應管，主要分為N溝道和P溝道兩大類。其中N溝道MOS管電路中BEEP引腳可以控製蜂鳴器響應和關閉
，P溝道MOS管可以控製GPS模塊電源的通斷。總的來說MOSguanyouzhehengaodeshuruzukang
，nenggouzaidianluzhongfangbianzhijieouhe，rongyizhizuochengweidaguimodejichengdianlu，hainengzuoweikebiandianzuhedianzikaiguan。lingwaiandaodianfangshiyekejiangMOS管分為耗盡型與增強型，如下圖所示：

二、產品應用及特點

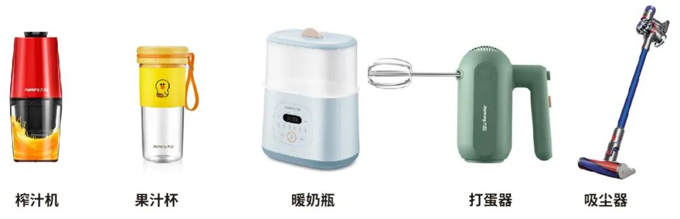

低壓MOS管的器件主要應用於家電領域，如：榨汁機、果汁杯、暖奶瓶、打蛋器、吸塵器等。

產品特點：成熟的Trench設計及工藝製造技術；極大的ID電流能力，高雪崩耐量，可靠性高
；較低的導通電阻
，優異的EMI性能；輸入阻抗高
，驅動電流低
；器件參數具有良好的一致性。

三
、客戶端產品型號應用案例

瑞森半導體低壓MOS係列產品於2019年應用在中國家喻戶曉的家電品牌九陽公司產品上
，在此期間瑞森半導體始終堅持“首件確認，始終如一”的原則，得到了九陽公司的高度認可與信任
，並成為九陽在功率半導體器件上的長期合作夥伴。

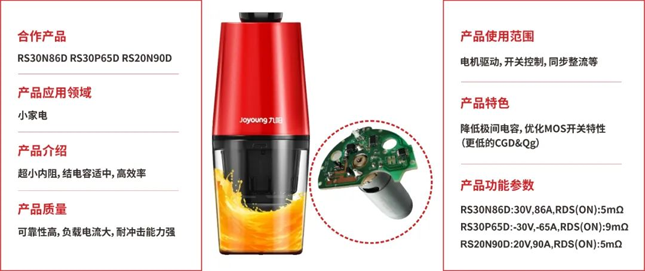

瑞森半導體低壓MOS管中此三款型號（RS20N90D、RS30N86D、RS30P65D）主要應用在九陽小家電果汁杯、榨汁機產品上。其中RS20N90D漏源擊穿電壓高達20V，漏極電流最大值為90A，開啟延遲典型值為6.5nS，關斷延遲時間典型值為30nS，上升時間17nS
，下降時間17nS，反向傳輸電容350pF，反向恢複時間35nS
，正向電壓的最大值1.2V，導通阻抗典型值為3.7mΩ
，最大功耗為68W，最大結溫為175℃，儲存溫度在-55℃到175℃
，可適用於大部分環境。

四、瑞森半導體產品推薦

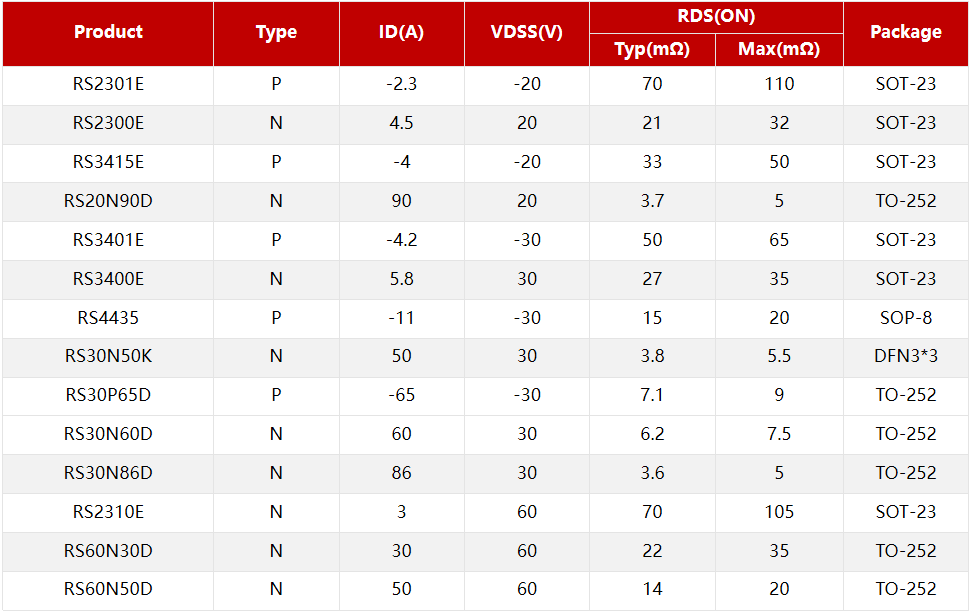

瑞森半導體低壓MOS管-Tench係列推薦如下產品選型：

免責聲明：本文為轉載文章
，轉載此文目的在於傳遞更多信息
，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題

，請聯係小編進行處理。
