MOSFET器件選型的3大法則
發布時間:2019-06-27 責任編輯:lina
【導讀】 俗話說“人無遠慮必有近憂”。對於電子設計工程師,在項目開始之前、器件選型之初,就要做好充分考慮,選擇最適合自己需要的器件,才能保證項目的成功。
俗話說“人無遠慮必有近憂”。對於電子設計工程師,在項目開始之前、器件選型之初,就要做好充分考慮,選擇最適合自己需要的器件,才能保證項目的成功。

功率MOSFET恐怕是工程師們最常用的器件之一了,但你知道嗎?關於MOSFET的器件選型要考慮各方麵的因素,小到選N型還是P型、封裝類型;大到MOSFET的耐壓、導通電阻等,不同的應用需求千變萬化,下麵這篇文章總結了MOSFET器件選型的3大法則,相信看完你會大有收獲。
1、功率MOSFET選型第一步:P溝道還是N溝道?
功率MOSFET有兩種類型:N溝道和P溝道,在係統設計的過程中選擇N溝道還是P溝道,要針對實際的應用具體來選擇。N溝道MOSFET選擇的型號多,成本低;P溝道MOSFET選擇的型號較少,成本高。
如果功率MOSFET的S極連接端的電壓不是係統的參考地,N溝道就需要浮地驅動、變壓器驅動或自舉驅動,驅動電路複雜;P溝道可以直接驅動,驅動簡單。
需要考慮N溝道和P溝道的應用主要是:
(1)筆記本電腦、台式機和服務器等使用的給CPU和係統散熱的風扇,打印機進紙係統電機驅動,吸塵器、空氣淨化器、電風扇等白家電的電機控製電路。這些係統使用全橋電路結構,每個橋臂可以使用P溝道或者N溝道。
(2)通信係統48V輸入係統的熱插撥MOSFET放在高端,可以使用P溝道,也可以使用N溝道。
(3)筆記本電腦輸入回路串聯的、起防反接和負載開關作用的兩個背靠背的功率MOSFET。使用N溝道需要控製芯片內部集成驅動的充電泵,使用P溝道可以直接驅動。
2、選取封裝類型
功率MOSFET的溝道類型確定後,第二步就要確定封裝,封裝選取原則有:
(1)溫升和熱設計是選取封裝最基本的要求
不同的封裝尺寸具有不同的熱阻和耗散功率,除了考慮係統的散熱條件和環境溫度,如是否有風冷、散熱器的形狀和大小限製、環境是否封閉等因素,基本原則就是在保證功率MOSFET的溫升和係統效率的前提下,選取參數和封裝更通用的功率MOSFET。
有時候由於其他條件的限製,需要使用多個MOSFET並聯的方式來解決散熱的問題,如在PFC應用、電動汽車電機控製器、通信係統的模塊電源次級同步整流等應用中,都會選取多溝道並聯的方式。

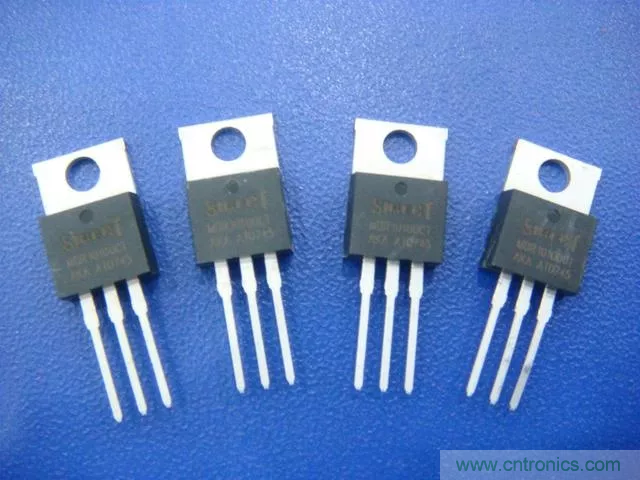

如果不能采用多溝道並聯,除了選取性能更優異的功率MOSFET,另外可以采用更大尺寸的封裝或新型封裝,例如在一些AC/DC電源中將TO220改成TO247封裝;在一些通信係統的電源中,采用DFN8*8的新型封裝。
(2)係統的尺寸限製
有些電子係統受製於PCB的尺寸和內部的高度,如通信係統的模塊電源由於高度的限製通常采用DFN5*6和DFN3*3的封裝;在有些ACDC的電源中,由於使用超薄設計或由於外殼的限製,裝配時TO220封裝的功率MOSFET溝道腳直接插到根部,由於高度的限製不能使用TO247的封裝。
有些超薄設計直接將器件溝道腳折彎平放,這種設計生產工序會變複雜。
在大容量的鋰電池保護板中,由於尺寸限製極為苛刻,現在大多使用芯片級的CSP封裝,盡可能提高散熱性能同時縮小尺寸。
(3)成本控製
zaoqihenduodianzixitongshiyongchajianfengzhuang,zhejinianyouyurengongchengbenzengjia,henduogongsikaishigaiyongtiepianfengzhuang,suirantiepiandehanjiechengbenbichajiangao,danshitiepianhanjiedezidonghuachengdugao,zongtichengbenrengrankeyikongzhizaihelidefanwei。zaitaishijidezhubanhebankadengyixieduichengbenjiqimingandeyingyongzhong,tongchangcaiyongDPAK封裝的功率MOSFET。
因此在選擇功率MOSFET的封裝時,要結合產品的特點,綜合考慮上麵因素選取適合的方案。
3、選取導通電阻RDSON,注意:不是電流
很多時候工程師關心RDSON,是因為RDSON和導通損耗直接相關。RDSON越小,功率MOSFET的導通損耗越小;效率越高、溫升越低。
同樣的,工程師盡可能沿用以前項目中或物料庫中現有的元件,對於RDSON的真正選取方法並沒有太多的考慮。當選用的功率MOSFET的溫升太低,出於成本的考慮,會改用RDSON大一些的元件;當功率MOSFET的溫升太高、係統的效率偏低,就會改用RDSON小一些的元件,或通過優化外部的驅動電路,改進散熱的方式等來進行調整。
如果是一個全新的項目,沒有以前的項目可循,那麼如何選取功率MOSFET的RDSON?這裏介紹一個方法給大家:
功耗分配法
當設計一個電源係統的時候,已知條件有:輸入電壓範圍、輸出電壓/輸出電流、效率、工作頻率和驅動電壓,當然還有其他的技術指標,但和功率MOSFET相關的主要是這些參數。步驟如下:
(1)根據輸入電壓範圍、輸出電壓/輸出電流和效率,計算係統的最大損耗。
(2)對功率回路的雜散損耗、非功率回路元件的靜態損耗、IC的靜態損耗以及驅動損耗做大致的估算,經驗值可以占總損耗的10%~15%。
如果功率回路有電流取樣電阻,則計算電流取樣電阻的功耗。總損耗減去上麵的這些損耗,剩下部分就是功率器件、變壓器或電感的功率損耗。
將剩下的功率損耗按一定的比例分配到功率器件和變壓器或電感中,不確定的話,按元件數目平均分配,這樣就得到每個MOSFET的功率損耗。
(3)將MOSFET的功率損耗,按一定的比例分配給開關損耗和導通損耗,不確定的話,平均分配開關損耗和導通損耗。
(4)通過MOSFET導通損耗和流過的有效值電流,計算最大允許的導通電阻,這個電阻是MOSFET在最高工作結溫的RDSON。
數據表中功率MOSFET的RDSON標注有確定的測試條件,在不同的既定條件下具有不同的值,測試的溫度為:TJ=25℃,RDSON具有正溫度係數,因此根據MOSFET最高的工作結溫和RDSON溫度係數,由上述RDSON計算值,得到25℃溫度下對應的RDSON。
(5)通過25℃的RDSON來選取型號合適的功率MOSFET,根據MOSFET的RDSON實際參數,向下或向上修整。
通過以上步驟,就可以初步選定功率MOSFET的型號和RDSON參數。
