中心議題：

• 電子製作中如何掌握焊接技術

解決方案：

• 工具的準備
• 焊前處理
• 實際動手掌握焊接技術

在zai電dian子zi製zhi作zuo中zhong，元yuan器qi件jian的de連lian接jie處chu需xu要yao焊han接jie。焊han接jie的de質zhi量liang對dui製zhi作zuo的de質zhi量liang影ying響xiang極ji大da。所suo以yi，學xue習xi電dian於yu製zhi作zuo技ji術shu
，必bi須xu掌zhang握wo焊han接jie技ji術shu，練lian好hao焊han接jie基ji本ben功gong。

一、焊接工具

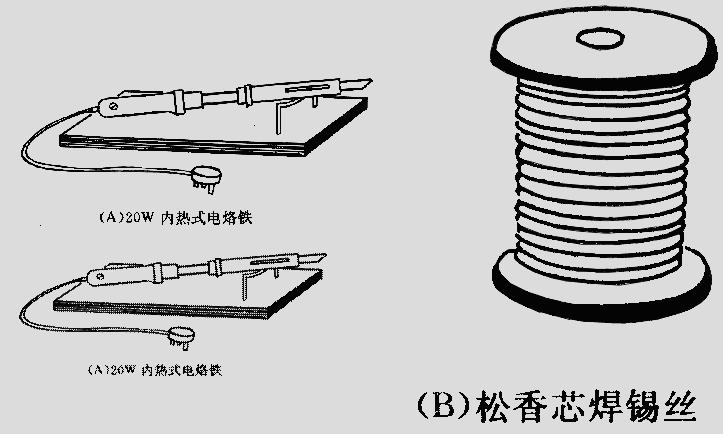

（一）電烙鐵。電烙鐵是最常用的焊接工具。我們使用20W內熱式電烙鐵。如圖1。

新xin烙lao鐵tie使shi用yong前qian
，應ying用yong細xi砂sha紙zhi將jiang烙lao鐵tie頭tou打da光guang亮liang，通tong電dian燒shao熱re，蘸zhan上shang鬆song香xiang後hou用yong烙lao鐵tie頭tou刃ren麵mian接jie觸chu焊han錫xi絲si，使shi烙lao鐵tie頭tou上shang均jun勻yun地di鍍du上shang一yi層ceng錫xi。這zhe樣yang做zuo，可ke以yi便bian於yu焊han接jie和he防fang止zhi烙lao鐵tie頭tou表biao麵mian氧yang化hua。舊jiu的de烙lao鐵tie頭tou如ru嚴yan重zhong氧yang化hua而er發fa黑hei，可ke用yong鋼gang挫cuo挫cuo去qu表biao層ceng氧yang化hua物wu
，使shi其qi露lu出chu金jin屬shu光guang澤ze後hou，重zhong新xin鍍du錫xi，才cai能neng使shi用yong。

　　電烙鐵要用220V交流電源，使用時要特別注意安全。應認真做到以下幾點：

　　1．電烙鐵插頭最好使用三極插頭。要使外殼妥善接地。
　　2．使用前，應認真檢查電源插頭、電源線有無損壞。並檢查烙鐵頭是否鬆動。
　　3．電烙鐵使用中，不能用力敲擊。要防止跌落。烙鐵頭上焊錫過多時
，可用布擦掉。不可亂甩，以防燙傷他人。
　　4．焊接過程中，烙鐵不能到處亂放。不焊時，應放在烙鐵架上。注意電源線不可搭在烙鐵頭上，以防燙壞絕緣層而發生事故。
　　5.使用結束後，應及時切斷電源，拔下電源插頭。冷卻後
，再將電烙鐵收回工具箱。
　　焊接時，還需要焊錫和助焊劑。
　　1．焊錫。焊接電子元件，一般采用有鬆香芯的焊錫絲。這種焊錫絲，熔點較低
，而且內含鬆香助焊劑，使用極為方便。
　　２.助焊劑。常用的助焊劑是鬆香或鬆香水（將鬆香溶於酒精中）。使shi用yong助zhu焊han劑ji，可ke以yi幫bang助zhu清qing除chu金jin屬shu表biao麵mian的de氧yang化hua物wu，利li於yu焊han接jie
，又you可ke保bao護hu烙lao鐵tie頭tou。焊han接jie較jiao大da元yuan件jian或huo導dao線xian時shi，也ye可ke采cai用yong焊han錫xi膏gao。但dan它ta有you一yi定ding腐fu蝕shi性xing，焊han接jie後hou應ying及ji時shi清qing除chu殘can留liu物wu。

（三）輔助工具

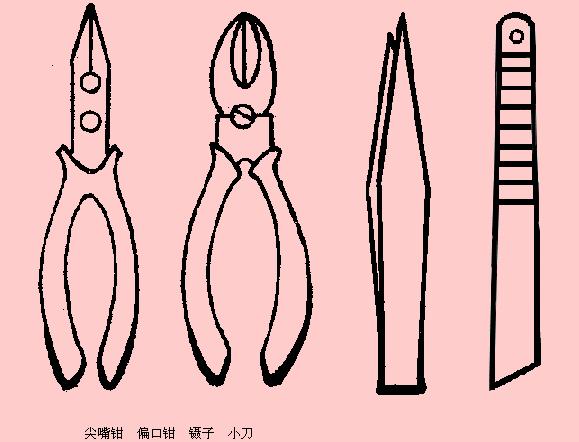

　　為了方便焊接操作常采用尖嘴鉗、偏口鉗、鑷子和小刀等做為輔助工具。同學們應學會正確使用這些工具。

二、焊前處理

　　焊接前，應對元件引腳或電路板的焊接部位進行焊前處理（圖3）。
　　（一）清除焊接部位的氧化層
　　1．可用斷鋸條製成小刀。刮去金屬引線表麵的氧化層
，使引腳露出金屬光澤。
　　2．印刷電路板可用細紗紙將銅箔打光後
，塗上一層鬆香酒精溶液。

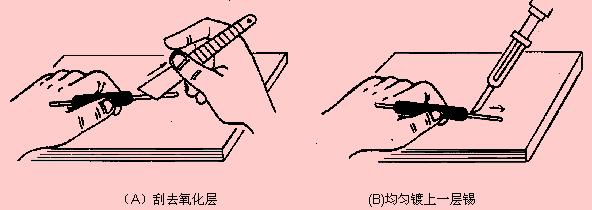

　　（二）元件鍍錫
　　zaiguajingdeyinxianshangduxi。kejiangyinxianzhanyixiasongxiangjiujingrongyehou，jiangdaixiderelaotietouyazaiyinxianshang

，bingzhuandongyinxian。jikeshiyinxianjunyundidushangyicenghenbodexiceng。daoxianhanjieqian，yingjiangjueyuanwaipiboqu
，zaijingguoshangmianliangxiangchuli，cainengzhengshihanjie。ruoshiduogujinshusidedaoxian，daguanghouyingxianningzaiyiqi，ranhouzaiduxi。

三、焊接技術

　　做好焊前處理之後，就可正式進行焊接。

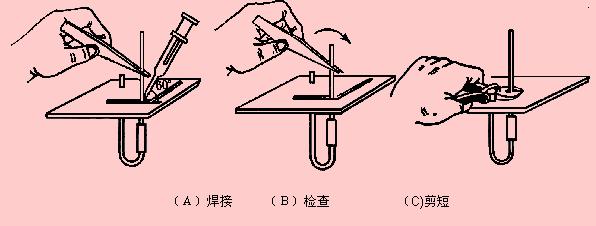

　　（一）焊接方法（參看圖3）。“
　　１．右手持電烙鐵。左手用尖嘴鉗或鑷子夾持元件或導線。焊接前，電烙鐵要充分預熱。烙鐵頭刃麵上要吃錫，即帶上一定量焊錫。
　　２．將烙鐵頭刃麵緊貼在焊點處。電烙鐵與水平麵大約成60℃角。以便於熔化的錫從烙鐵頭上流到焊點上。烙鐵頭在焊點處停留的時間控製在2～3秒鍾。


       3．抬開烙鐵頭。左手仍持元件不動。待焊點處的錫冷卻凝固後，才可鬆開左手。
　　4．用鑷子轉動引線，確認不鬆動，然後可用偏口鉗剪去多餘的引線。


（二）焊接質量
　　焊接時，要保證每個焊點焊接牢固、接觸良好。要保證焊接質量。

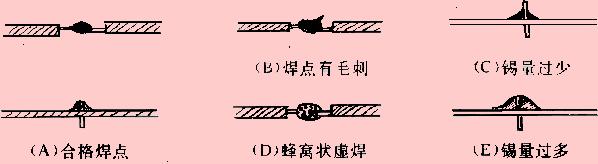

　　（Ａ）所示應是錫點光亮，圓滑而無毛刺，錫量適中。錫和被焊物融合牢固。不應有虛焊和假焊。
虛xu焊han是shi焊han點dian處chu隻zhi有you少shao量liang錫xi焊han住zhu，造zao成cheng接jie觸chu不bu良liang，時shi通tong時shi斷duan。假jia焊han是shi指zhi表biao麵mian上shang好hao像xiang焊han住zhu了le，但dan實shi際ji上shang並bing沒mei有you焊han上shang，有you時shi用yong手shou一yi拔ba
，引yin線xian就jiu可ke以yi從cong焊han點dian中zhong拔ba出chu。這zhe兩liang種zhong情qing況kuang將jiang給gei電dian子zi製zhi作zuo的de調tiao試shi和he檢jian修xiu帶dai來lai極ji大da的de困kun難nan。隻zhi有you經jing過guo大da量liang的de
、認真的焊接實踐
，才能避免這兩種情況。


hanjiedianlubanshi，yidingyaokongzhihaoshijian，taichang，dianlubanjiangbeishaojiao，huozaochengtongbotuoluo。congdianlubanshangchaixieyuanjianshi，kejiangdianlaotietoutiezaihandianshang，daihandianshangdexironghuahou
，jiangyuanjianbachu。

技能訓練　焊接練習（一）
　　目的　練習對元件進行焊前處理　練習直接焊接元件。
　　器材 20W 內熱式電烙鐵
，紅黑色軟芯塑料導線各2根，電池盒，2隻鍔魚夾

，100歐固定電阻器、470歐電位器、發光二極管各1隻。
　　步驟
　　焊接電池盆：
　　①將4根軟導線兩端塑料外皮各剝去１厘米左右。用小刀刮亮後
，將多股芯線擰在一起後鍍錫。
　　②將電池盒正負極引腳焊片用小刀刮亮後鍍錫。將兩隻愕魚夾焊線處刮亮後鍍錫。
　　（2）焊接
　　取紅色導線１根
，一端焊在紅把鍔魚夾上，另一端焊在電池盒正極焊片上。
　　取黑色導線１根，一端焊在黑把鍔魚夾上，另一端焊在電池盒負極焊片上。
　　（3）檢查焊接質量
　　①各焊點是否牢固
，有無虛焊、假焊。是否光滑元毛刺。
　　②將不合格焊點重新焊接。
　　2．焊接電路（按照圖3一4焊接）。
　（1）焊前處理將電阻兩引腳，電位器引腳焊片
，發光二極管引腳用小刀刮亮後鍍錫。、
　（2）焊接
　　①將電阻一端焊接在電位器引腳一側焊片上。
　　②將電位器引腳中間的焊片焊上１根導線。
　　③將導線另一端焊接在發光二極管負級上。
　　④將發光二極管正極焊接上另１根導線。
　（3）檢查焊接質量
　　①焊點是否光亮圓滑，有無假焊和虛焊。
　　②將不合格的焊點重新焊接。
　　注意：焊接發光二極管時，時間要短，並應用尖嘴鉗夾住引腳根部，以利於散熱。將電池盒引線上的鍔魚夾分別夾在焊好的電路兩端（注意正負），觀察發光二極管發光情況。旋轉電位器
，使發光二極管亮度適中。
　（4）焊接完畢，撥下電烙鐵插頭

，待其冷卻後，收回工具箱。
　　技能訓練　焊接練習（二）
　　目的　練習元件的焊前處理，練習焊接電路板。
　　器材　20瓦內熱式電烙鐵、廢舊印刷電路板１塊、1／8瓦小電阻10隻。
　　步驟
　　1．焊前處理
　（1）將印刷電路板銅箔用細砂紙打光後，均勻地在銅箔麵塗一層鬆香酒精溶液。若是己焊接過的印刷電路板，應將各焊孔紮通（可用電烙鐵熔化焊點焊錫後，趁熱用針將焊孔紮通）。
　（2）將10隻電阻器引腳逐個用小刀刮亮後，分別鍍錫。
　　2．焊接
　（1）將電阻插入印刷電路板小孔。從正麵插入（不帶銅箔麵）。電阻引腳留3～5毫米。
　（2）在電路板反麵（有銅箔一麵），將電阻引腳焊在銅箔上，控製好焊接時間為2～3秒。若準備重複練習
，可不剪斷引腳。將10隻電阻逐個焊接在印刷電路板上。
　　3．檢查焊接質量
　　10個焊點中
，符合焊接要求的有兒個？將不合格的焊點重新焊接。
　　4．將電阻逐個拆下。拔下電路鐵電源插頭
，收拾好器材。

思考與實踐
　　1．焊接元件和電路板時，器材較多。為了便於操炸，避免發生事故

，要把工具和元件放置在桌上的固定位置）你打算怎樣放置電烙鐵、工具和元器件
？試一試，操作時是否比較方便
？養成器材放置有序的良好習慣。
　　2．dianlaotieshiyongshijianjiaochangshi，laotietoushanghuiyouheiseyanghuawuhecanliudehanxizha，jiangyingxianghoumiandehanjie。xiangyixiang，zenyangbuduandiqingjielaotietou
，shitabaochilianghaodegongzuozhuangtai？
