為外部照明應用選擇運算放大器時要考慮的關鍵參數
發布時間：2021-06-03 責任編輯：wenwei
【導讀】我wo是shi一yi名ming大da學xue生sheng，經jing常chang深shen夜ye駕jia車che回hui到dao宿xiu舍she。駕jia駛shi途tu中zhong，我wo總zong是shi要yao在zai一yi條tiao很hen長chang的de路lu上shang開kai車che，路lu的de兩liang側ce有you許xu多duo懸xuan垂chui的de樹shu木mu。白bai天tian這zhe些xie樹shu看kan起qi來lai很hen美mei麗li，但dan到dao了le晚wan上shang很hen可ke怕pa，因yin為wei看kan似si其qi他ta學xue生sheng會hui時shi不bu時shi地di突tu然ran出chu現xian，正zheng好hao走zou在zai我wo的de車che前qian。
幸運的是，我的LED頭燈能夠照到我的“夜貓子”同學。在這一事件背後，可幫助確保我的前燈運行的是一個通常很小但卻很重要的設備——運算放大器（運放）。在本博文中，我將介紹為外部照明應用選擇運算放大器時要考慮的關鍵參數。
在我們深度探討運算放大器之前，讓我們總結一下LED照明的工作原理。 LED的電流是照明係統的主要考慮因素，因為它控製光的亮度和強度。LED實際上在200Hz以上脈衝調製光，在此範圍人眼最終達到平衡。

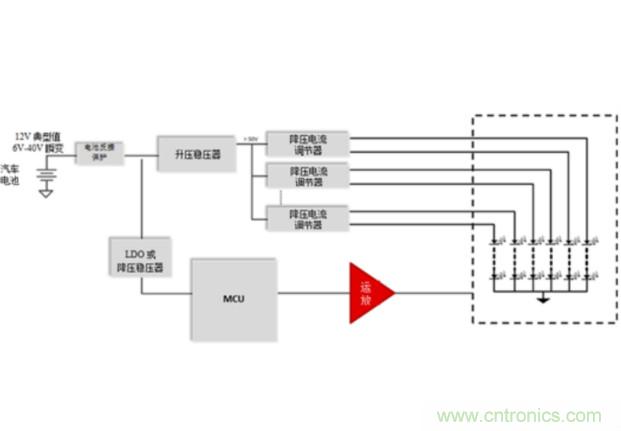

因為LED電流控製光的亮度和強度，因此運算放大器通常用作電流感測以幫助控製進入LED的電流。脈衝寬度調製（PWM）信號中的高電流峰值可能超過LED的指定電流水平，並對其使用壽命產生負麵影響。下圖1所示為LED前燈的整體係統框圖，以及應用中使用的運算放大器。
圖1：LED大燈照明的高級係統框圖
要選擇合適的運算放大器作為電流檢測，它應該具有：
● 低失調電壓（Vos），以實現更好的LED輸出電流精度
● 低溫度漂移，有助於係統在各種溫度範圍內實現恒定亮度。
● 若運算放大器直接連接到LED（而不是緩衝器或晶體管），則驅動LED的輸出電流能力較強（在某些情況下）。
● 軌到軌功能，可最大化信號輸入和輸出，並避免削波。
由於在這些係統中成本始終是一個重要因素，TI提供了適用於外部照明應用的大量運算放大器，例如TLC2272A-Q1或TLV2372-Q1。對於更高分辨率的需求，OPA365-Q1是另一個選擇，因為它具有寬帶寬、極低的失調和軌至軌輸出（RRO）特性。
當更早落日時，您在打開前燈，深夜驅車回家時，不要忘記這些運算放大器。請參見TI大量的汽車運放產品組合，並訪問TI的車身電子和照明概述頁麵，了解有關係統級需求的更多信息
其他信息
● 有關LED照明中功率注意事項的更多信息，請參閱以下博文：
● 關於TPS92661-Q1的“利用汽前燈改善道路安全：LED矩陣管理器”
● 關於TPS92515HV-Q1的“照亮前方道路：汽車前置照明中的LED”
● 對於前燈中的其他運算放大器替代品，請參見關於ALM2902-Q1的“使用雙高電流運算放大器驅動汽車LED燈”
● 查看TIDM-AUTO-DC-LED-LIGHTING，了解在前燈應用中如何使用運算放大器（OPA4322-Q1和LM2902-Q1）
