許多低成本儀表放大器所具備的帶寬、zhiliujingduhedigonghaokeyimanzusuoyoudexitongyaoqiu。shiyongyibiaofangdaqidelingyihaochushi
，yonghuwuxugoujianzijidechafenfangdaqi
，yincishengqulehenduogaochengbendefenliqijian。benwenjiangtichuyizhongjiandandefangfalaigoujianyigedichengbenyibiaofangdaqibingyouhuaqixingneng。ciwai，gaijiejuefangande 成本和性能與單芯片儀表放大器不相上下。

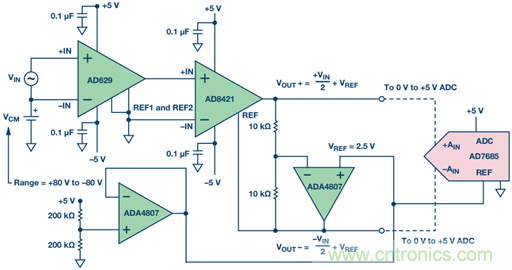

圖1詳細介紹了所提出的精密係統設計，該設計允許用戶在存在高共模電壓的情況下測量差分信號。該電路包括一個輸入緩衝器、一個ADC驅動器和一個基準電壓源。緩衝器驅動儀表放 大器的參考引腳，並將單端輸出轉換為差分輸出。該電路具有非常高的輸入共模電壓範圍。它可以處理高達±270 V的共模電壓（采用±15 V電源供電），在正負方向幾乎達到電源電壓的20倍，這是電機控製應用的關鍵。此外
，還對輸入提供高達 ±500 V的共模或差模瞬變保護。



圖1. 單端輸入差分輸出放大器



此應用使用±5 V電源，這樣輸入電壓才能具有±80 V共模範圍。



差分輸出由如下公式確定：





共模輸出由如下公式設置：





這個電路的好處是直流差分精度取決於AD629差動放大器和 AD8421儀表放大器，而不是運算放大器或者外部10 kΩdianzu。ciwai，zhegedianluchongfenliyongleyibiaofangdaqiduiqijizhundianyaxiangguandeshuchudianyadejingquekongzhi。suiranyunsuanfangdaqidezhiliuxingnenghedianzupipeihuiyingxiangzhiliugongmoshuchujingdu，danshizhexiewuchahenkenenghuibeixinhaolianlushangdexiayigeqijianyizhi
，yincitaduizhenggexitongjingdudeyingxiangjianghuihenxiao。



為獲得最佳交流性能，推薦使用具有高帶寬和高壓擺率的運算放大器。此電路中選擇的運算放大器是ADA4807。



為了避免寄生電容使ADA4807不穩定，電阻至反相輸入端之間的走線長度應盡可能短。如果必須使用較長的走線，需使用阻值較低的電阻。

高性能ADC通常采用5 V單電源，並具有自身的基準電壓。該基準電壓用作差分輸出的共模電壓，從而無需使用基準電壓源。因此
，其輸出與ADC成比例，這意味著ADC的VREF任何變化都不會影響係統的性能。



此差動放大器抑製共模電壓的能力取決於AD629差動放大器內部微調電阻的比例匹配。因此，它比采用分立式放大器的儀表放大器更好。



對於采用0.1%外部電阻的分立式放大器，CMR限製為54 dB。儀表放大器集成了精密的激光微調電阻
，使係統的CMR可達到80 dB或更高。這些電阻均采用相同的低漂移薄膜材料製成，因此在一定溫度範圍內可提供出色的比例匹配。



ADC可采用5V單電源供電，參考引腳上有2.5V低阻抗電壓源。這樣可將輸出設為中間電源，並升高ADC輸入端呈現的共模電壓。

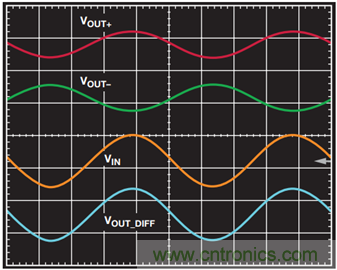

示波器輸出波形曲線如圖2所示。兩個儀表放大器的增益均為 1。VIN是一個大共模電壓上的1 V pp 10 kHz正弦波。VOUT+和VOUT–分別是±0.5 V pp正弦波和餘弦波。VOUT_diff是1 V pp差分輸出電壓
，也就是消除共模信號後的VIN。



圖2. 電路的性能：

頂部：兩個互補輸出

中間：帶有大共模信號的輸入電壓

底部：差分輸出



通過增加一個電阻RG可以提高儀表放大器的增益：





此電路也可以用於功耗敏感型應用。總靜態電流為5 mA，采用 5V雙電源，其功耗僅約50 mW
，相較於其他采用基本ADC驅動器（例如
，AD8138和AD8131差分驅動放大器）或分立式放大器的解決方案
，功耗節省達50%。
