傳統上講，一個5V USB是智能手機和平板電腦等移動設備的標準電源。由於迷您USB的電流容量限製
，一個5V電源隻能至多提供10W電力，這可能需要6個多小時的充電時間。隨著移動設備的電池容量的增加，電池充電時間過長成為困擾消費者的一個難題。



為了改進用戶體驗，高電壓（> 5V）充電方法提供了更多的輸入功率並縮短充電時間，同時保持2A的(de)相(xiang)同(tong)的(de)電(dian)纜(lan)電(dian)流(liu)。除(chu)了(le)高(gao)電(dian)壓(ya)充(chong)電(dian)，許(xu)多(duo)移(yi)動(dong)電(dian)源(yuan)廠(chang)商(shang)也(ye)通(tong)過(guo)集(ji)成(cheng)電(dian)池(chi)電(dian)量(liang)計(ji)創(chuang)造(zao)更(geng)加(jia)智(zhi)能(neng)的(de)移(yi)動(dong)電(dian)源(yuan)，這(zhe)使(shi)得(de)用(yong)戶(hu)可(ke)以(yi)看(kan)到(dao)移(yi)動(dong)電(dian)源(yuan)狀(zhuang)態(tai)、預期的充放電時間。這讓移動電源變得更加智能。它使得用戶能夠知曉移動電源的狀態
、估計充電和放電時間。驗證也正成為一種趨勢。終端應用和移動電源充電前需要身份驗證。該理念可保持應用程序的整體電池壽命。



亞洲的移動電源設計師是早期采用這些新功能的人群；中國的一個領先移動電源供應商在其新設計中采用了TI的2.4 GHz CC2543係統片上係統（SoC）和bq25895。在供應商看來，輸入需要支持帶最大4A電池充電電流的12V / 9V / 5V適配器，而輸出放電功率為5V / 2.1A。



圖1是一個智能移動電源的典型框圖。8051 core、32kB閃存、1KB RAM CC2543 SoC充當係統控製器及無線收發器。本設計中的關鍵因素是使用CC2543器件的專有無線電實現低功耗和低成本的Bluetooth®低能耗信標的功能。



bq25895是一種單電池快速充電器，其可自動與適配器通信，並支持高電壓充電（降壓）。其充電電流可高達5A。在USB便攜式模式中，bq25895可充當升壓器，並輸出一個穩定的5V（3A的最大輸出電流）為諸如智能手機的連接終端設備提供電源。



TPS2514 USB專用充電端口控製器可與連接設備通信，以確保該設備可從移動電源提取最大功率。

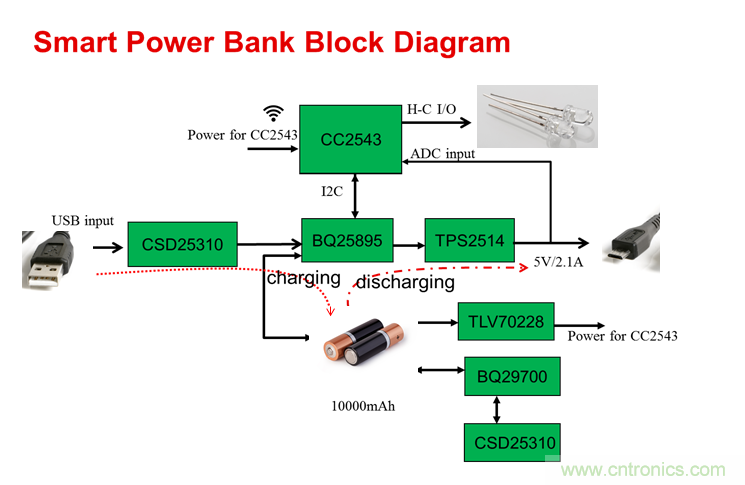

圖1：支持高電壓充電的智能移動電源框圖



多家公司已提供了不同的高電壓充電協議，這其中包括TI。越來越多的智能手機和移動電源現在都具有高電壓充電功能。在這個競爭激烈的市場中，bq25895和CC2543 SoCkedailaiewaijiazhi
，shixianquankuaisuchongdiannengli

，tigaonindechanpinzhiliang。tongguofangwenchanpinwenjianjialejiegengduochanpinyoudian
，bingzaixiafangzuochupinglunrangwomenlejieninzaixunzhaohezhongshebeishejikuaisuchongdian。
