實現此目的最常見的一種器件是轉換器-逆變器-製動 (CIB) 模塊。圖1顯示了CIB模塊的基本輪廓。該模塊電路包含3部分：轉換器，逆變器和製動器。CIB的名字由這些器件的首字母-C，I和B而得來。在正常運行期間，轉換器級的輸入（圖1中的R/S/T）從電網汲取三相功率，並將交流電調節為直流電。



有兩種常用的三相電壓：240V級和400V級;根據電壓大小
，建議使用650 V CIB模塊或1200 V CIB模塊。轉換器級之後，將立即將電容器連接到直流總線
，以消除由使用動態功率引起的來自逆變器的電壓紋波。然後
，逆變器級將DC輸入斬波為AC輸出來為電機供電。這可以通過導通和關斷模塊此部分中的6-IGBT來實現。輸出電壓/電流通過脈寬調製控製；信號被構造為產生所需的功率以所需速度和方向驅動電機。



當安森美半導體定義TMPIM電源模塊的安培額定值時，電流是指逆變器部分中的IGBT額定值。作為參考，一個1200 V 25 A TMPIM CIB模塊將提供5 kW的電動機功率。35 A TMPIM將輸出7.5 kW；50 A可提供10 kW，15 kW和20 kW的功率。重要的是要注意
，通常提供千瓦輸出功率額定值。如果應用使用不同的控製和冷卻設置，則此額定功率可能會有很大變化。





yinci
，zuidashuchugonglvyougonglvmokuaideshejiyijiruhekongzhihelengquemokuailaidingyi。ansenmeibandaotideyundongkongzhizaixianfangzhengongjukebangzhuninxuanzezuiheshidemokuai。dangdianjitingzhihejiansushi，qiyunxinghuiqiehuandaozaishengmoshi。dianjichanshengdegonglvbeizhuanyihuizhiliuzongxiandianrongqi。dangchanshengdegonglvguodashi，huiguoduchongdianbingsunhuaidianrongqi。zaizhezhongqingkuangxia
，zhidongIGBT導通，將多餘的電流引至與IGBT串聯連接的外部製動電阻器。這種布置會耗散過多的再生功率，並使電容器電壓保持在安全水平。



在含風扇
、泵和加熱器驅動的應用中，再生功率不顯著
，可以移除製動器。在這種情況下
，該模塊稱為CI模塊，它代表轉換器逆變器模塊。

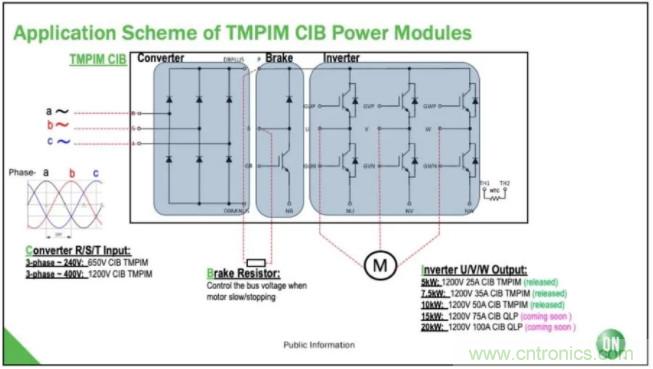

圖1：轉換器-逆變器-製動器 (CIB) 模塊的基本架構



創新的封裝用於功率集成模塊



通用CIB/CImokuaishiyongningjiaotianchongfengzhuang，jianggonglvzujianfengzhuangzaiwaikenei。zhezhongfangfashejiyigeduojizhizaogongyi，danyexugengzhongyaodeshi，taguyoudijiehelebujunyuncailiaohejiekoudeewaiceng，zhehuixueruomokuaibingjiangdiqilubangxing。ansenmeibandaotikaifayazhumogonglvjichengmokuai (TMPIM) 挑戰這一規範。顧名思義，開發的工藝是一種單級封裝技術，可以用相同的材料創建封裝和包圍組件的介質。



壓(ya)鑄(zhu)模(mo)工(gong)藝(yi)消(xiao)除(chu)了(le)對(dui)多(duo)種(zhong)材(cai)料(liao)的(de)需(xu)求(qiu)，包(bao)括(kuo)通(tong)常(chang)用(yong)於(yu)容(rong)納(na)組(zu)件(jian)的(de)塑(su)料(liao)盒(he)，膠(jiao)水(shui)和(he)包(bao)圍(wei)功(gong)率(lv)器(qi)件(jian)的(de)密(mi)封(feng)劑(ji)。除(chu)了(le)整(zheng)體(ti)上(shang)更(geng)高(gao)效(xiao)的(de)製(zhi)造(zao)工(gong)藝(yi)外(wai)，壓(ya)鑄(zhu)模(mo)還(hai)能(neng)提(ti)供(gong)十(shi)倍(bei)的(de)溫(wen)度(du)循(xun)環(huan)
，從(cong)而(er)直(zhi)接(jie)提(ti)高(gao)能(neng)效(xiao)。這(zhe)為(wei)最(zui)終(zhong)產(chan)品(pin)的(de)尺(chi)寸(cun)和(he)形(xing)狀(zhuang)提(ti)供(gong)了(le)更(geng)大(da)的(de)靈(ling)活(huo)性(xing)

，並(bing)提(ti)供(gong)了(le)更(geng)高(gao)的(de)可(ke)靠(kao)性(xing)和(he)功(gong)率(lv)密(mi)度(du)。



迄今為止，安森美半導體已采用其TMPIM工藝開發和發布了許多模塊針對功率要求在3.75 kW至10 kW之間的應用，包括六個額定電流分別為25 A，35 A和50 A的1200 V CIB模塊。這些器件采用DIP-26封裝，包括CBI和CI變體。現在，安森美半導體將擴展其產品係列，提供75 A和100 A電流輸出的1200 V CBI模塊，並推出一係列額定電流在35 A和150 A之間的650 V模塊。這些器件將能夠滿足功率要求高達20 kW的應用，並采用QLP封裝配置。DIP-26封裝的兩側都有端子，而QLP是四邊形的引線框架封裝，所有四個側麵都有端子。



封裝增強帶來更高的功率密度



為了適應更高的輸出功率水平，安森美半導體進一步開發了其TMPIM工(gong)藝(yi)，推(tui)出(chu)了(le)標(biao)準(zhun)版(ban)和(he)增(zeng)強(qiang)版(ban)。增(zeng)強(qiang)版(ban)本(ben)采(cai)用(yong)了(le)先(xian)進(jin)基(ji)板(ban)
，具(ju)有(you)較(jiao)厚(hou)銅(tong)層(ceng)，從(cong)而(er)無(wu)需(xu)底(di)板(ban)
，使(shi)兩(liang)種(zhong)封(feng)裝(zhuang)的(de)外(wai)形(xing)尺(chi)寸(cun)保(bao)持(chi)不(bu)變(bian)。這(zhe)使(shi)製(zhi)造(zao)商(shang)根(gen)據(ju)其(qi)功(gong)率(lv)需(xu)求(qiu)在(zai)兩(liang)者(zhe)之(zhi)間(jian)進(jin)行(xing)遷(qian)移(yi)更(geng)為(wei)簡(jian)單(dan)。移(yi)除(chu)底(di)板(ban)比(bi)相(xiang)當(dang)的(de)模(mo)塊(kuai)減(jian)少(shao)約(yue)57％的體積
，同時比標準的TMPIM封裝提高30％熱導率。

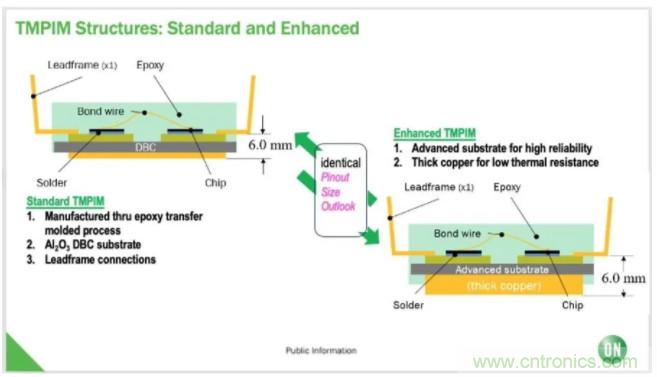

圖2：安森美半導體的標準板和增強板TMPIM封裝



更長的使用壽命



通過增加所用銅的厚度
，封裝具有較低的熱阻和較高的熱質量，而先進的基板進一步提高了模塊的可靠性。



如前所述，整個組件，包括芯片、引線框架和焊線，都封裝在形成封裝的相同的環氧樹脂中。在DIP-26封裝中，CBI和CI模塊都有相同的引腳分配。在CI模塊中，製動端子沒有內部連接。



安森美半導體自身的競爭對手分析表明，使用其壓鑄模工藝製造的模塊可提供高十倍的溫度循環，高3倍的功率循環，同時具有更好的導熱性和整體能效。



總結



在電機驅動、伺服和HVAC應用中，VSD通常采用CIB或CI電路的電源模塊。安森美半導體通過創新的TMPIM技術開發功率集成模塊，現在能夠以更小的封裝提供更高的能效和功率密度。
